2. Über diese Anleitung
Diese Anleitung zum DEVItector™ II V2 enthält Informationen
zum Lokalisieren und Beheben von Fehlern bei elektrischen
Heizbändern.
Das Gerät und diese Anleitung sind ausschließlich für
Mitarbeiter bestimmt, die im Interesse von Danfoss/DEVI
arbeiten. Kein Teil der Ausrüstung darf weiterverkauft oder
an Dritte weitergegeben werden.
Das Gerät wurde von Intertek gemäß EN/IEC 61010-1 mit
Ergänzungen, EN/IEC61010-2-030 mit Ergänzungen und
EN/IEC 61326-1 mit Ergänzungen zu Ihrem Schutz getestet
und zerti ziert.
Sie sind verp ichtet, diese Anleitung sorgfältig zu lesen. Sie
arbeiten hier mit einem potenziell gefährlichen Gerät. Sie
sind dafür verantwortlich, sich selbst und andere Personen
und Gegenstände zu schützen.
WARNUNG: Jegliche Art von Ausrüstung muss von
geschultem Personal verwendet werden. Jeder Benutzer
muss die Seite „Erklärung zu den Sicherheitsbestimmungen"
(siehe Anhang A) unterzeichnen, um zu bestätigen, dass er
diese Anleitung, alle Anweisungen und die für den Betrieb
des DEVItector™ II V2 erforderlichen Sicherheitsvorkehrungen
vollständig verstanden hat.

3. Funktionsweise

Die Fehlersuche mit dem DEVItector™ II V2 ist eine
strukturierte Technik zum Lokalisieren und Beheben
von Fehlern bei elektrischen Heizkabel-Systemen. Der
DEVItector™ II V2 umfasst Ausrüstung zur Fehlersuche und
-behebung sowie diese Anleitung.
Der DEVItector™ II V2 sorgt für ein e zientes und einfaches
Lokalisieren von Fehlern bei Heizkabeln.
Das System umfasst:
• Automatische Prüfung und Messung von elektrischen
Heizkabeln.
• Provozieren von Fehlern, um die Fehlersuche zu
beschleunigen.
• Lokalisieren verborgener Heizkabel.
• Lokalisieren von Störungen in einem wenige Zentimeter
umfassenden Bereich.
Ein installiertes und defektes Heizkabel ist in Abb. 1
dargestellt. Mit großer Wahrscheinlichkeit kennen Sie
die Anordnung des Heizkabels nicht, da es in Estrich
eingebettet oder mit Holz bedeckt ist. Stattdessen
verwenden Sie einen magnetischen Fühler, um durch den
Boden zu „sehen".
Um den Fehler zu lokalisieren, müssen Sie ein Magnetfeld
entlang des Heizkabels erzeugen. Dazu wird Strom durch
das Heizkabel geschickt. Der Trick besteht darin, dieses Feld
nur zwischen dem Kaltleiter und dem Fehler herzustellen.
Dann ändert sich das Magnetfeld im Fehlerfall abrupt.
34 | ©Danfoss | FEC | 2022.07
DEVItector™ II V2
Wenn es sich bei dem Fehler um einen Kurzschluss handelt,
haben Sie bereits eine Rückstromführung. Wenn es sich bei
dem Fehler um eine Unterbrechung handelt, müssen Sie
einen Kurzschluss herstellen, ohne den Ort des Fehlers zu
kennen.
Dies geschieht durch Hochspannungsverbrennung, bei der
die Polymerisolierung zwischen zwei beliebigen Leitern in
Kohlensto umgewandelt wird, der elektrisch leitfähig ist.
Eine hohe Spannung brennt durch den schwächsten Punkt
der Isolierung, an der sich der Fehler be ndet. Bei mehreren
Störungen werden diese nacheinander bearbeitet.

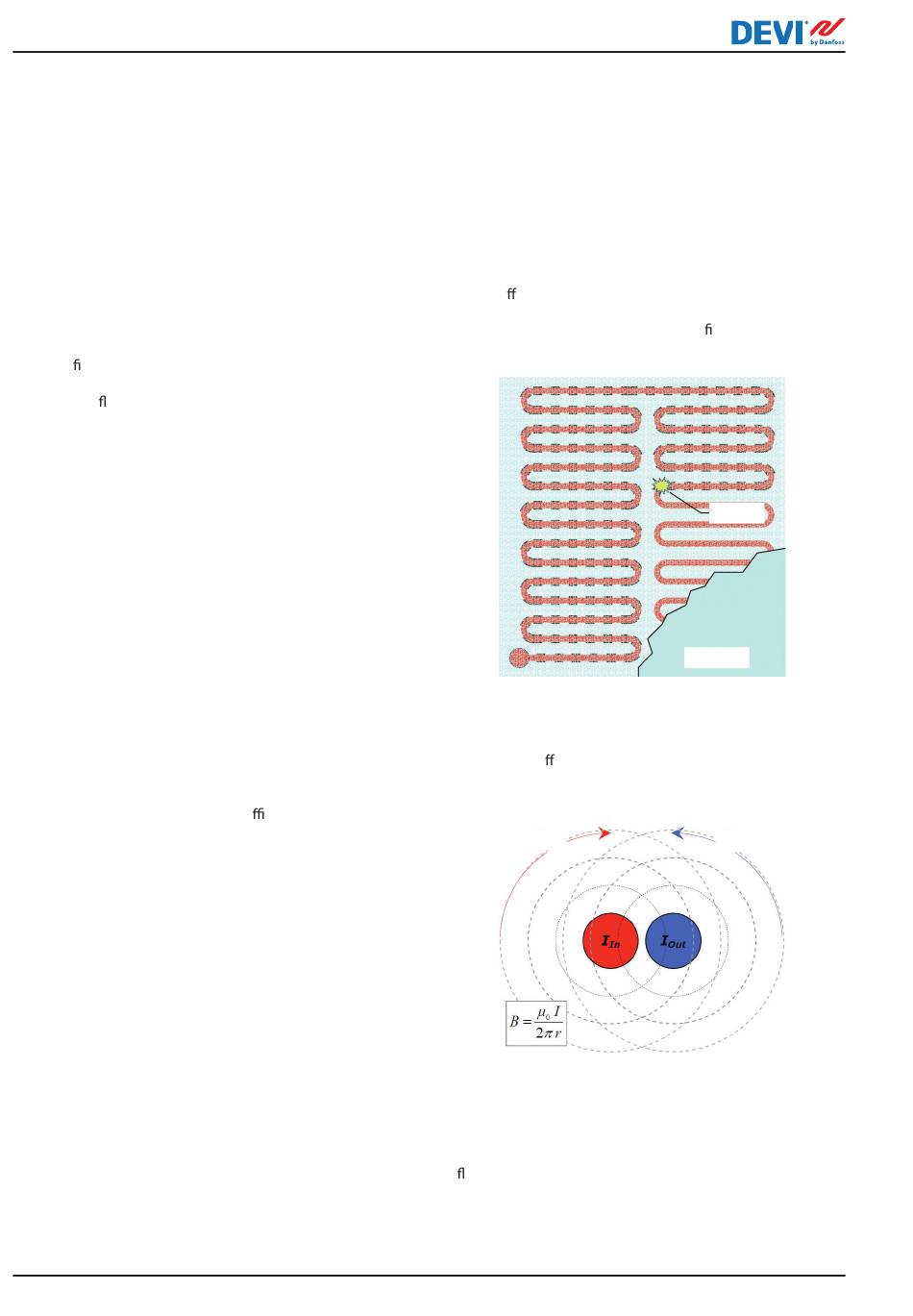

Abb. 1: Heizbänder, die in Estrich eingebettet und für das
Auge unsichtbar sind, werden für das Lokalisierungsgerät
DEVItector™ II V2 sichtbar gemacht. Nach dem Verbrennen
einer Kohlensto brücke am Fehlerort tritt das zu
verfolgende Magnetfeld nur zwischen Kaltleiter und Fehler
auf.
Abb. 2: Skizze des magnetischen Flusses zweier
stromführender Leiter in entgegengesetzte Richtungen. Die
Größe B des Flusses ist proportional zum Strom I und nimmt
mit dem Abstand r zum Leiter ab. Der Fluss der beiden
Leiter wird nahezu aufgehoben. Beachten Sie, dass das
Ge echt als einer der Leiter fungieren kann.
Estrich
B
ein
BC421332622232de-DE0101
Fehler
B
aus
