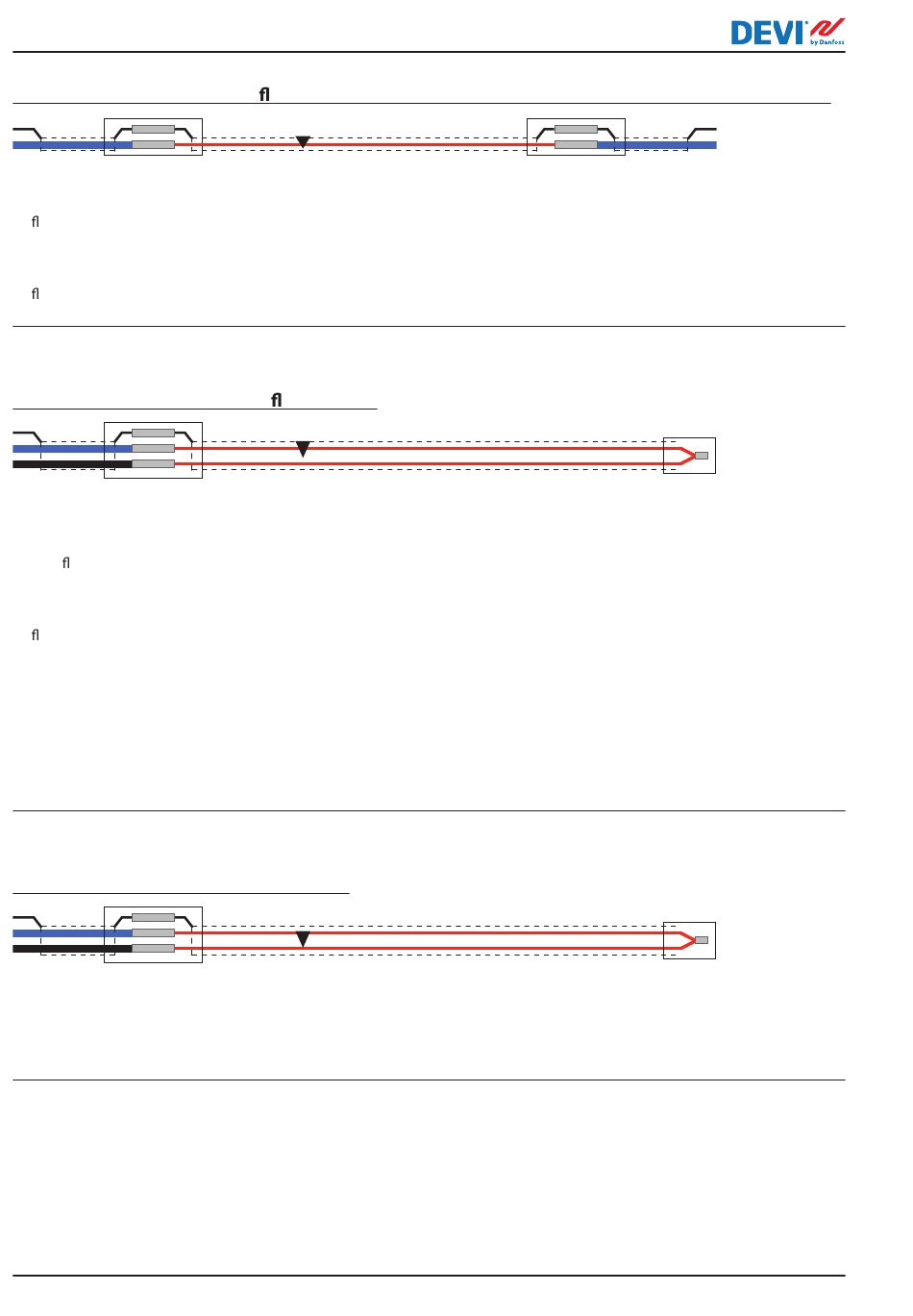

Fehler Nr. 3: Kurzschluss in Ge echt/Leiter, d. h., ein hoher Ableitstrom kann ggf. gemessen werden
Der Widerstand des Heizkabels ist in Ordnung. Es ist
möglich, einen endlichen Widerstand zwischen Leiter und
Ge echt zu messen. Der Wert hängt vom Abstand zwischen
Kaltleiter und Fehler ab.
In diesem Fall wird der Kurzschluss zwischen Leiter und
Ge echt zur Lokalisierung verwendet.
Fehler Nr. 4: Kurzschluss in Ge echt/Leiter
Der Widerstand des Heizkabels ist in Ordnung.
Es ist möglich, einen endlichen Widerstand zwischen Leiter
und Ge echt zu messen. Der Wert hängt vom Abstand
zwischen Kaltleiter und Fehler ab.
In diesem Fall wird der Kurzschluss zwischen Leiter und
Ge echt zur Lokalisierung verwendet. Brennen ist nicht
erforderlich.
Da der abgeschlossene Heizleiter nicht unterbrochen wird,
ist der kürzeste Weg vom Kaltleiter zum Fehler derjenige mit
dem geringsten Widerstand, identische Widerstände der
beiden Leiter vorausgesetzt. Der längste Weg (der untere
Leiter in der obigen Skizze) sendet ein Magnetfeld entlang
des gesamten Heizkabels aus.
Fehler Nr. 5: Kurzschluss im Leiter (L/N)
Der Widerstand des Heizkabels ist verringert, abhängig vom
Abstand zwischen Kaltleiter und Fehler.
Der Isolationswiderstand der Heizkabel ist in Ordnung.
48 | ©Danfoss | FEC | 2022.07
DEVItector™ II V2
Es ist kein Brennen erforderlich, es sei denn, der Kurzschluss
stellt sich als instabil heraus.
Daher wird die Lokalisierung nur für den Leiter möglich
sein, der den kürzesten Weg hat.
Wenn es nicht möglich ist, den Leiter mit dem kürzesten
Weg zu bestimmen, ist es notwendig, das Heizkabel
zweimal zu verfolgen, zuerst mit dem einen und dann mit
dem anderen Leiter.
In diesem Fall wird die Verbindung zwischen den beiden
Leitern zur Lokalisierung verwendet. Es ist kein Brennen
erforderlich, es sei denn, der Kurzschluss ist instabil.
