Bedienungsanleitung

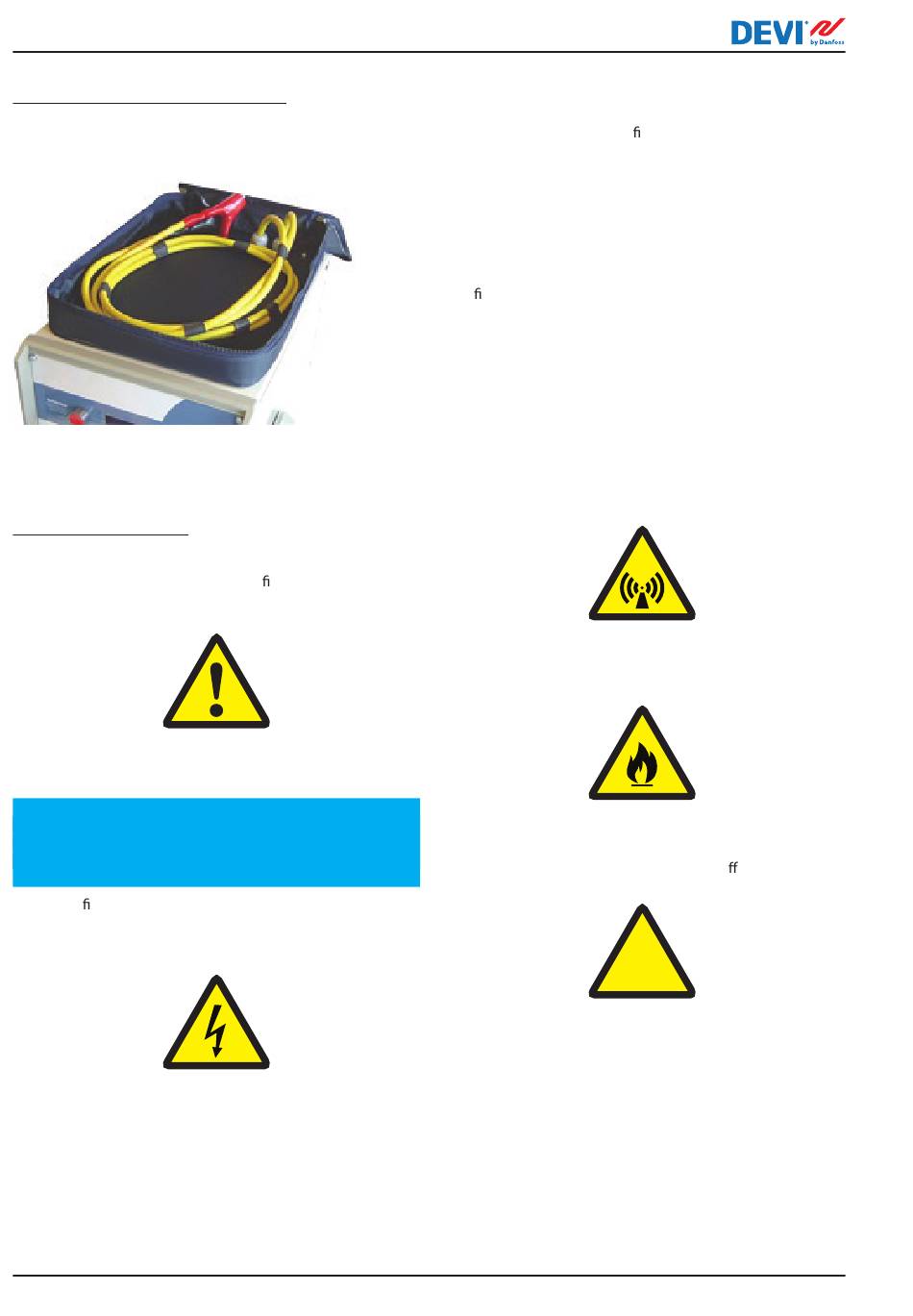

Hochspannungsausgangskabel
Das Heizband ist über zwei Hochspannungskabel, die sich im Beutel oben auf dem Gerät be nden, mit der HVU verbun-
den. Die Kabel sind fest mit dem Gerät verbunden. Die Enden sind mit isolierten Krokodilklemmen abgeschlossen, um den
Anschluss an das Heizband zu erleichtern.

HVU-Sicherheitskennzeichnungen

Frontplatte der HVU
Die HVU verfügt über mehrere
Sicherheitskennzeichnungen. Unten nden Sie
Bilder mit Beschreibungen zu den einzelnen
Sicherheitskennzeichnungen.
Abb. 5: Das Gerät darf nur an elektrischen Heizkabeln
verwendet werden, wenn diese Kabel und deren Zubehör vom
Stromnetz oder von der Gebäudeinstallation getrennt sind.
WARNUNG
Lebensgefährliche Spannung an den Klemmen.
Hände von den Klemmen
und der angeschlossenem Leitung fernhalten.
Abb. 6: Be ndet sich auf dem Front-Display neben dem
Sicherheitsschalter. Die Klemmen sind die Krokodilklemmen
am Ende der beiden Hochspannungsausgangskabel, die
durch die Oberseite der HVU angeschlossen sind.
10 kV~/400 V⎓
Abb. 7: Hochspannungsaufkleber auf dem Front-Display.
Der Aufkleber kennzeichnet potenziell gefährliche Niveaus
elektrischer Energie.
38 | ©Danfoss | FEC | 2022.07
DEVItector™ II V2
Warnung. Die Sondendrähte sind vor der Verwendung
zu überprüfen: Die äußere Hülle und die Klemmhülsen
müssen auf mögliche Schäden untersucht werden. Bei
Beschädigungen darf das Gerät nicht verwendet werden.
Warnung. Sonden und Kabel dürfen nicht repariert oder
modi ziert werden. Ist eine Reparatur erforderlich, wenden
Sie sich bitte an Danfoss.
Abb. 8 Kennzeichnung „Elektromagnetische Gefahr" an
der Frontplatte. Die Kennzeichnung weist darauf hin,
dass die Hochspannungseinheit Funkstörgeräusche oder
elektromagnetische Strahlung verursachen kann.
Abb. 9 Kennzeichnung „Brandgefahr" an der Frontplatte.
Die Kennzeichnung weist darauf hin, dass das
Brennverfahren mit großer Vorsicht durchgeführt werden
muss, da an der Heizleitung am Fehlerort o enes Feuer
entstehen kann.
Abb. 10 Kennzeichnung „Schweres Objekt" an der
Frontplatte. Die Kennzeichnung weist darauf hin, dass das
Gerät schwer ist und besondere Sorgfalt erforderlich ist.
17 kg
