Gängige Typen elektrischer Heizkabel
Bevor Sie mit der Messung des Heizkabels beginnen, ist es wichtig, die verschiedenen Arten von Fehlern und deren Aus-
wirkungen auf die Diagnose zu kennen. Die vier gängigsten Heizkabeltypen sind unten dargestellt. Sie verfügen über ein
bis drei Leiter, einschließlich des optionalen Ge echts. Heizkabel mit mehr als drei Leitern werden ähnlich behandelt wie
Zweileiter-Heizkabel.
Hinweis: Der DEVItector™ ist nur für Heizkabel mit zwei oder mehr Leitern geeignet. Das Lokalisierungsprinzip basiert auf
einer Rückstromführung innerhalb des Heizkabels. Beachten Sie daher, dass der DEVItector™ für Heizkabel vom Typ „Einzel-
leiter ohne Ge echt" nicht verwendet werden kann.
Einzelleiter ohne Ge echt
Einzelleiter mit Ge echt
Zweileiter ohne Ge echt
Zweileiter mit Ge echt
Kaltleiter:
Cold cable:

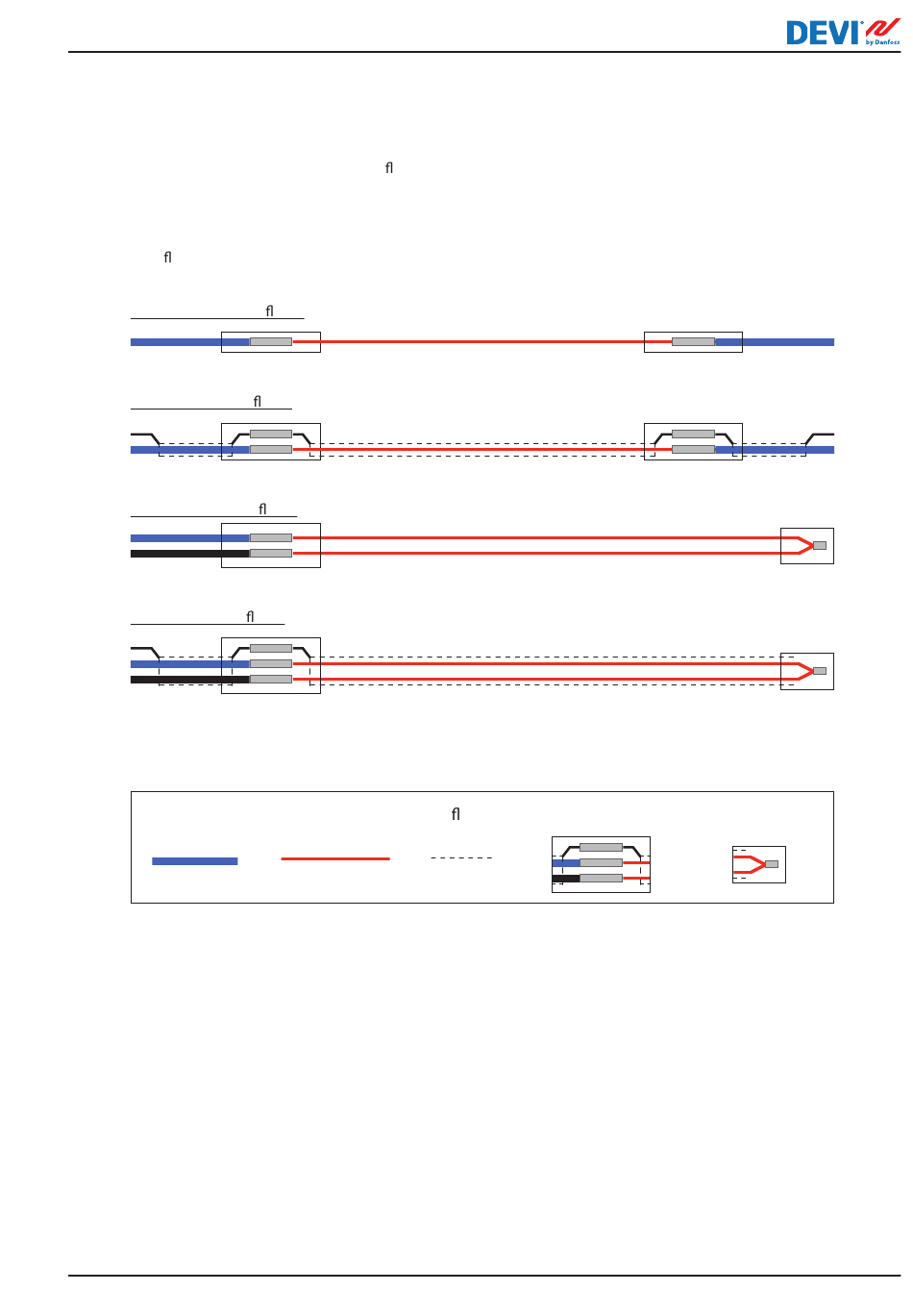

Abb. 21: Vier Arten von Heizkabeln. Die ersten beiden Heizkabel sind Einzelleiter-Heizkabel, die letzten beiden sind
Zweileiter-Heizkabel. In den Zeichnungen werden Heizleiter als „Heizkabel" bezeichnet.
