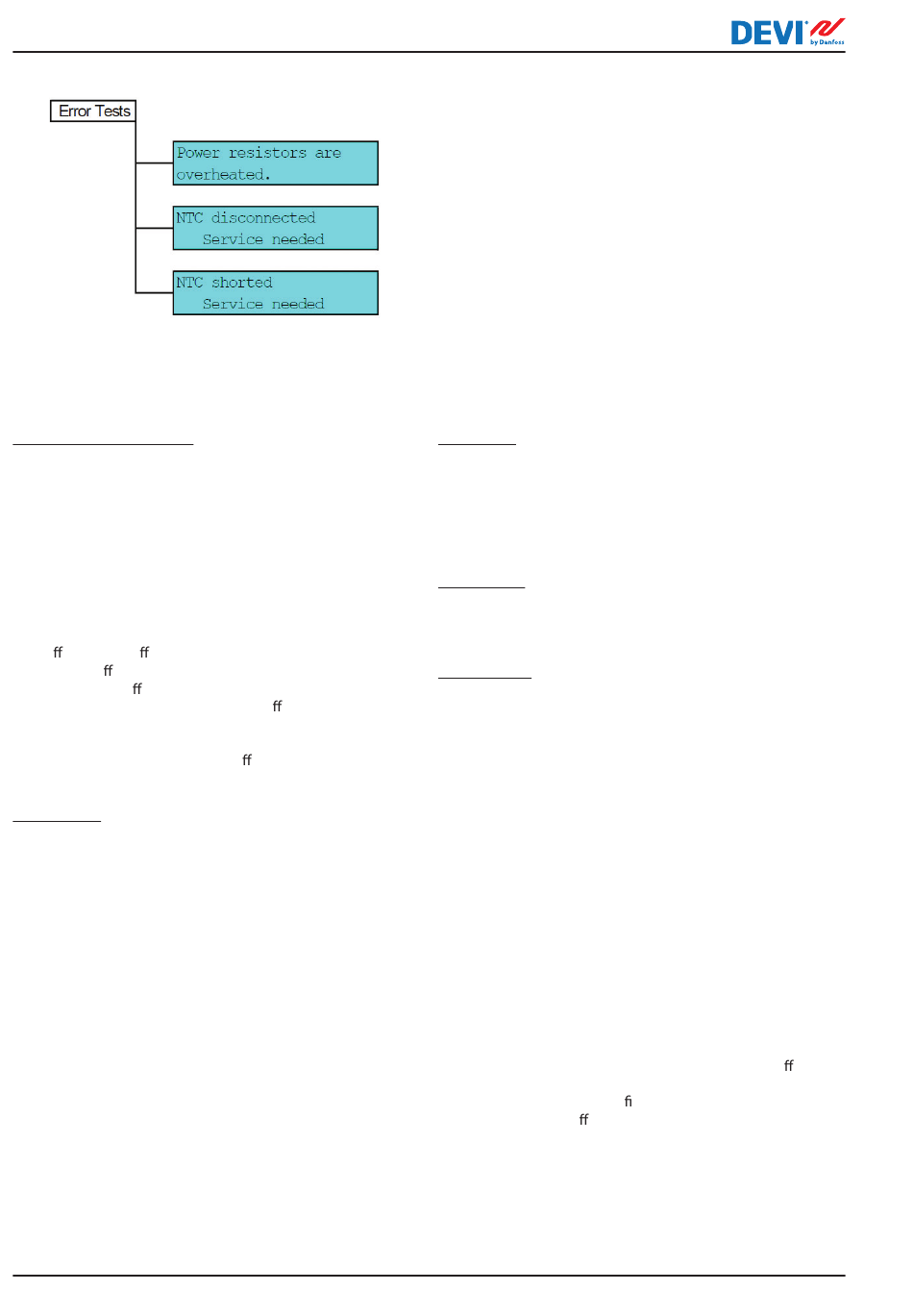

Abb. 20: Fehlertests: Während des Betriebs testet sich die HVU kontinuierlich selbst. Wenn einer der Tests fehlschlägt, wird
eine der oben genannten
Fehlermeldungen angezeigt.
Navigation in den Menüs
Der DEVItector™ II V2 verfügt über vier Menüanzeigen, wie
oben dargestellt. Jede Menüanzeige enthält eine Reihe von
Menüpunkten.
• Auswählen eines Menüpunkts: Drehen Sie den Knopf, bis
der Menüpunkt blinkt.
• Aktivieren oder Deaktivieren eines Menüpunkts: Drücken
Sie einmal auf den Knopf.
• Ändern des Wertes eines Menüpunkts:
• Zahlen: Eine Zahl besteht aus einer oder mehreren
Zi ern. Jede Zi er wird der Reihe nach eingestellt,
bis alle Zi ern eingegeben wurden. Der Hintergrund
der aktiven Zi er blinkt. Drehen Sie den Knopf im
Uhrzeigersinn, um den Wert der Zi er zu erhöhen, und
gegen den Uhrzeigersinn, um den Wert zu verringern.
Drücken Sie den Knopf, um den Wert festzulegen, und
fahren Sie mit der nächsten Zi er fort.
• EIN/AUS-Werte: Drücken Sie einmal auf den Knopf.
Einschalten:
1. Drehen Sie den Einschalt-Sicherheitsschlüssel im
Uhrzeigersinn, um die Stromversorgung zu aktivieren.
2. Drücken Sie die rote hintergrundbeleuchtete Taste, um
die Spannungsversorgung zu aktivieren.
3. Das Einschaltmenü wird im Display angezeigt.
4. Drücken Sie im Einschaltmenü einmal den Knopf/die
Einstellscheibe.
5. Im Display wird das Hauptmenü angezeigt.
42 | ©Danfoss | FEC | 2022.07
DEVItector™ II V2
WÄHREND DES BETRIEBS
Dieser Text wird angezeigt, wenn die Leistungswiderstände überhitzt
sind.
Sie kühlen ab, wenn der Strom eingeschaltet ist (Lüfter laufen).
Dieser Text wird angezeigt, wenn der NTC nicht angeschlossen ist.
Service needed
Dieser Text wird bei einem Kurzschluss im NTC angezeigt.
Service needed
Startmenü
Nach dem Einschalten initialisiert sich die
Steuerungssoftware selbst und zeigt den Fortschritt im
Display an.
Nach der Initialisierung wird das Hauptmenü angezeigt.
Hauptmenü
Hier wählen Sie die Betriebsart aus: „Burn", „Trace" und
„Setup".
Menü „Burn"
1. Wählen Sie im Hauptmenü das Menü „Burn".
2. Drücken Sie den Knopf einmal, um das Menü „Burn"
aufzurufen.
3. Im Display wird das Menü „Burn" angezeigt.
Hochspannung und Gleichspannung sind
standardmäßig aktiviert.
4. Brennvorgang:
a. „HV" und „DC" müssen aktiviert sein. Wählen Sie den
Menüpunkt „Burn" aus, und drücken Sie den Knopf
einmal. Um den Brennvorgang zu aktivieren, müssen
Sie den Sicherheitsknopf über die gewünschte Dauer
des Brennvorgangs gedrückt halten.
b. Um den Brennvorgang zu stoppen, lassen Sie den
Sicherheitsknopf los, drücken Sie den Knopf erneut,
oder schalten Sie den Strom mit dem roten Knopf
oder dem Sicherheitsschlüssel aus.
c. Stellen Sie die Gleichspannung durch Drehen des
Knopfes ein. Eine niedrige Gleichspannung kann zu
einem langsamen Brennvorgang führen. Eine hohe
Gleichspannung kann dazu führen, dass durch zu
starke Verbrennung eine schlechte Kohlensto brücke
entsteht. Dadurch wird es schwierig oder unmöglich,
die Fehlerstelle aufzu nden. Die Leitfähigkeit
der Kohlensto brücke muss um ein Vielfaches
größer sein als die der Heizleiter, um den Rest des
Heizkabels kurzzuschließen.
