Bedienungsanleitung
4. Das Gerät
Zum DEVItector™ II V2 gehören:
1. Eine Hochspannungseinheit (HVU) mit eingebautem
1,8-kHz-Messumformer.
2. Ein batteriebetriebener Magnetsucher mit
Stützkonstruktion.
3. Ein batteriebetriebenes Magnetsucher-Handgerät.
Die Geräte sind in Abb. 3 dargestellt.

Hochspannungseinheit

Die Hochspannungseinheit wird verwendet, um einen
Kurzschluss an der Fehlerstelle zu erzeugen, indem eine
Hochspannung zwischen zwei Leitern angelegt wird,
wodurch die Polymerisolierung an der Fehlerstelle zu einer
sogenannten Kohlensto brücke verbrennt.
Die HVU fungiert auch als Messumformer, der das Heizkabel
einer Rechteckspannung von 1,8 kHz aussetzt. Dieses
Signal erzeugt ein Magnetfeld um die Leiter von den
Brenneranschlüssen entlang des Kabels bis zur Fehlerstelle.

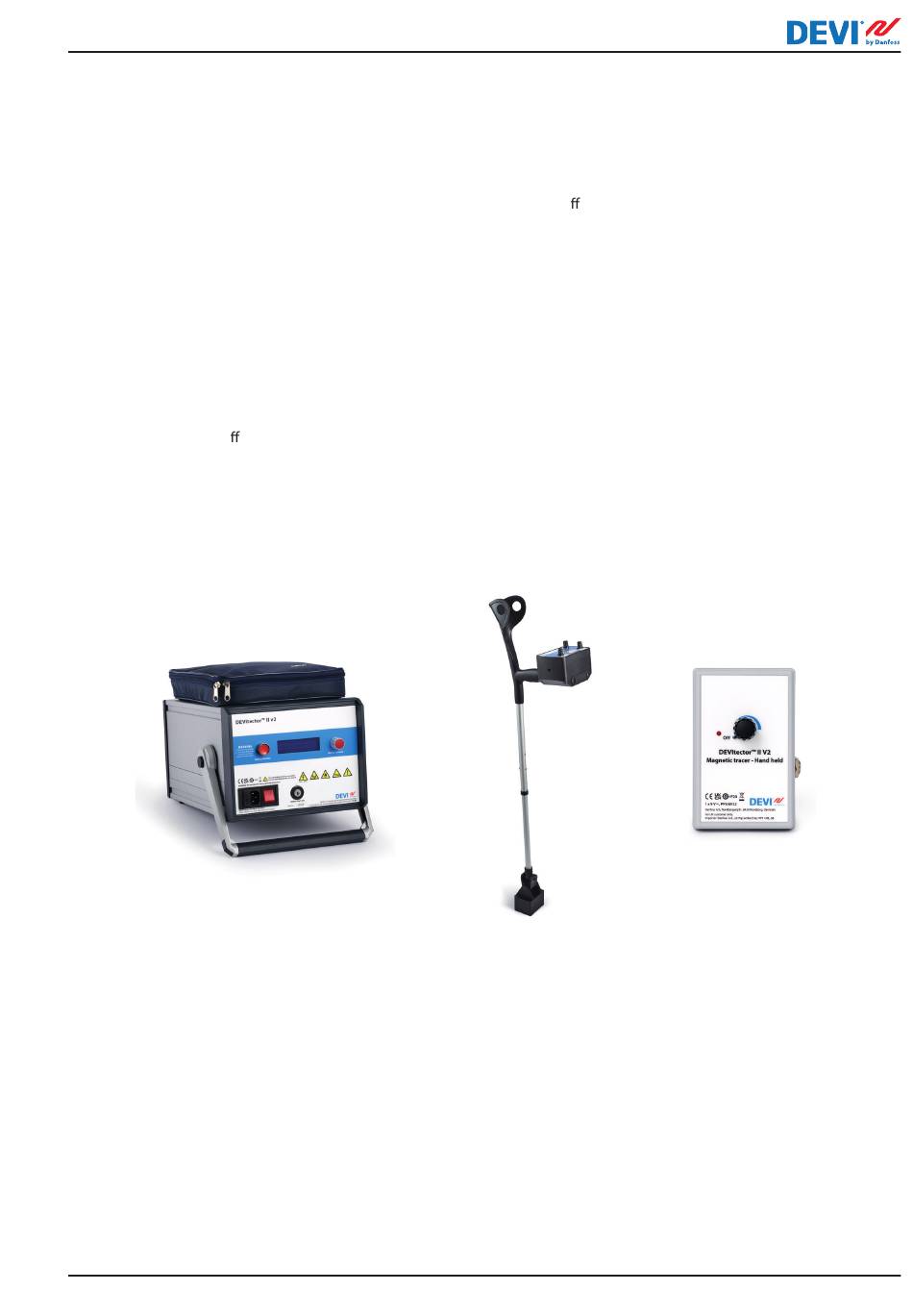

Abb. 3: Foto der Hochspannungseinheit (links), des Magnetsuchers mit Stützkonstruktion (Mitte) und des
Magnetsucher-Handgeräts (rechts).
Hinweis: Die Fotos sind nicht maßstabsgetreu.
BC421332622232de-DE0101
DEVItector™ II V2

Sucher

Der Sucher ist ein magnetischer Fühler, bei dem es sich
um einen o enen Transformator handelt, der aus einem
ferromagnetischen Bügel und einer Induktionsspule
besteht. Dadurch wird der magnetische Fluss von 1,8 kHz
vom Heizband in eine amplitudenmodulierte Spannung
umgewandelt. Dieses Signal wird zusätzlich in ein
akustisches Signal umgewandelt und an ein Kopfhörerset
ausgegeben.
Ein maximales Suchersignal gibt den kürzesten Abstand zu
einem Heizkabelsegment an. Dies kann jedoch durch die
Auswirkungen von eng benachbarten Heizkabelsegmenten
verändert werden. Der Sucher verfügt über eine Verstärker-
und Lautstärkeregelung, mit der Sie das Messniveau oder
die Lautstärke an die tatsächliche Tiefe des Heizkabels
anpassen können.
