Im Inneren des HVU-Schaltschranks
Abb. 11: Das Schutzleiter-Logo be ndet sich auf der
Innenseite der HVU in der Nähe des gemeinsamen
Erdungsanschlusses.

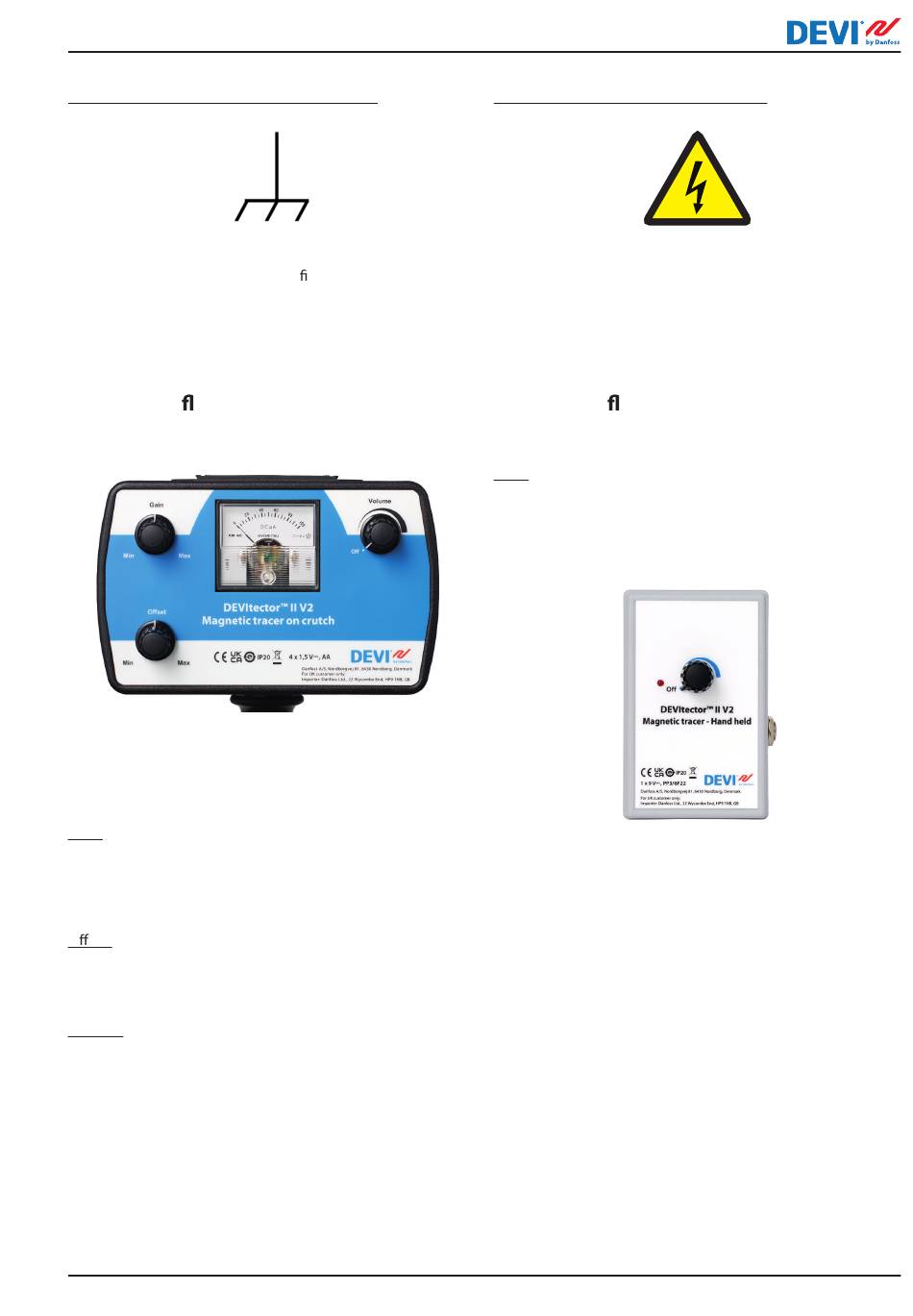

Bedienober äche des Magnetsuchers mit
Stützkonstruktion
Abb. 13: Bedienfeld des großen Magnetsuchers mit
Stützkonstruktion.
Die Bedienelemente werden nachfolgend erläutert.
Gain:
Steuert die Verstärkung des Fühlersignals, wie auf dem
Messgerät angezeigt. Durch Drehen im Uhrzeigersinn
wird die Verstärkung erhöht, durch Drehen gegen den
Uhrzeigersinn verringert.
O set:
Der Regler „Nullabgleich" ermöglicht in einigen Fällen die
Kompensation der Induktion eines Signals, das von der
Zeigeranzeige wiedergegeben wird.
Volume:
Steuert die akustische Verstärkung des Fühlersignals. Durch
Drehen im Uhrzeigersinn wird die Verstärkung erhöht,
durch Drehen gegen den Uhrzeigersinn verringert.
BC421332622232de-DE0101
DEVItector™ II V2
Hochspannungsausgangskabel
Abb. 12: Kennzeichnung der
Hochspannungsausgangskabel.
Bedienober äche des Magnetsuch-
er-Handgeräts
Gain:
Steuert die Verstärkung des Fühlersignals, wie auf dem
Messgerät angezeigt. Durch Drehen im Uhrzeigersinn
wird die Verstärkung erhöht, durch Drehen gegen den
Uhrzeigersinn verringert.
Abb. 14: Bedienfeld des kleinen Magnetsucher-Handgeräts.

Sicherheit der Sucher

Beide Sucher sind batteriebetrieben und enthalten nur
sichere Spannung. Sie können nur zusammen mit der
DEVItector™-Brennereinheit im Modus „Trace" verwendet
werden.
HOCHSPANNUNG
10 kV~/400 V⎓
