Grundsätzlich werden, wenn Pitch ganz nach vorne und wieder zurück gestellt
wird, die bis dahin ermittelten Kanalzuordnungen und die Knüppelmitten ge-
speichert. Bei Sendern mit weniger als den maximal möglichen 9 Kanälen ist
daher der letzte Schritt nach Quittierung (kurzes Anlaufen des Heckrotors) des
letzten Kanals vorzunehmen. Eventuell empfangene, aber nicht zugeordnete
Kanäle werden nicht berücksichtigt und haben keine Funktion.

Einlernprozess

• Sender ausgeschaltet lassen. Flugakku am Modell einstecken. Die
LED der GigaTronic blinkt nun rot.
• Nehmen Sie nun den Jumper wieder vom SLC ab und stecken sie
das Verbindungskabel von Kanal 1 des Empfängers wieder auf den
Steckplatz Nr. 1 des SLC.
Für die nächsten beiden Punkte haben Sie ab jetzt etwa 20 Sekunden Zeit:

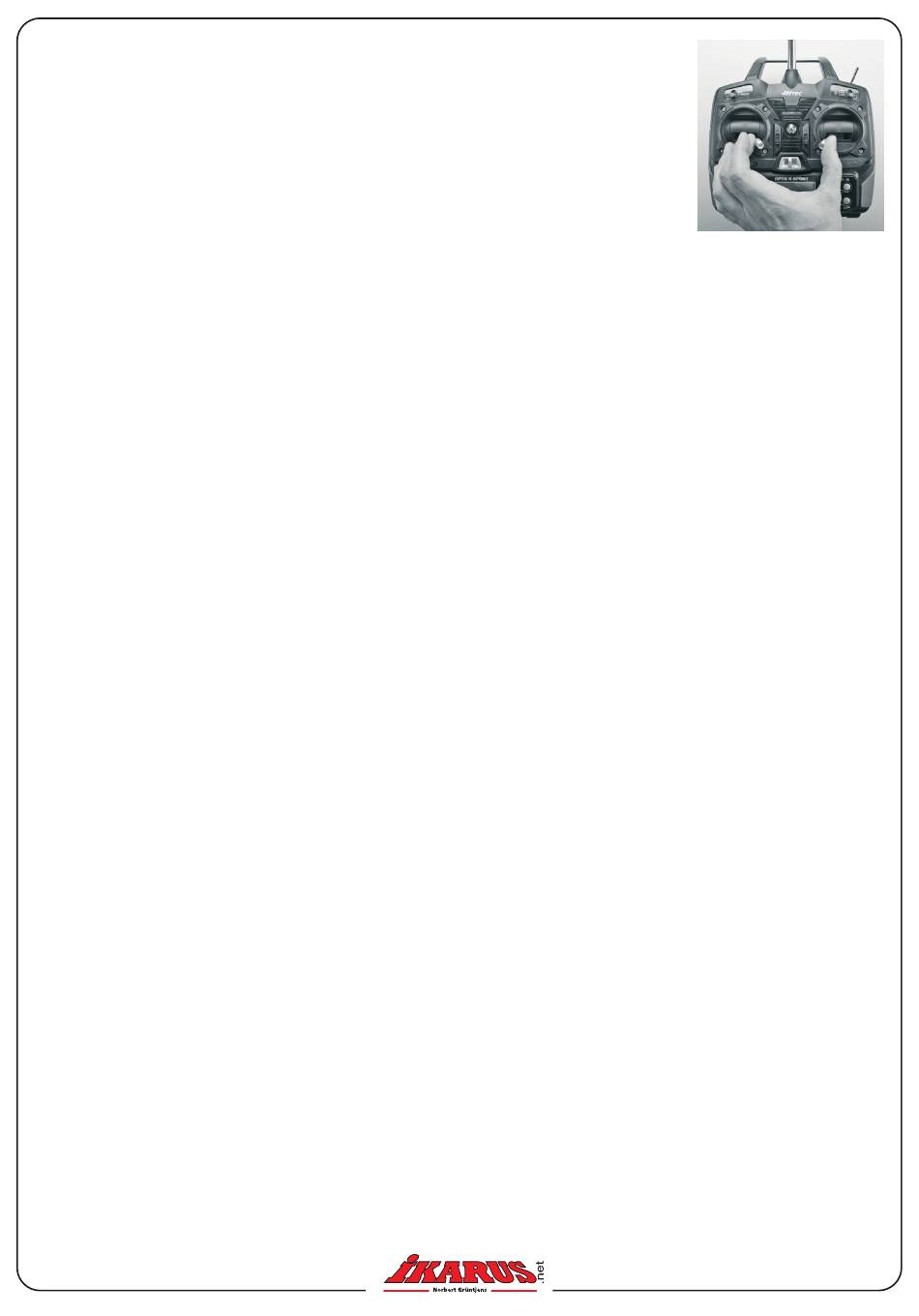

• Beide Senderknüppel in beliebige Ecke drücken und festhalten (siehe Abbildung 1), Sender jetzt einschalten.
• "QUIT" abwarten (kann u. U. bis zu 30 Sekunden dauern).
• Knüppel loslassen und Pitch in Minimalstellung bringen; "QUIT"
• Heckknüppel ganz nach rechts; „QUIT", Heck loslassen.
• Nickknüppel ganz nach vorne; „QUIT", Nick loslassen.
• Rollknüppel ganz nach rechts; „QUIT", Roll loslassen.
• Optional: Schalter Flugphase auf Akro; „QUIT", zurück auf Normal (entfällt bei Drehzahlsteuerung!).
• Optional: Dreistufen Schalter Mode in Stellung Heading Lock; „QUIT", zurück auf Motoren Aus. Zur Aktivierung
der Autorotationsfunktion noch einmal den Dreistufen Schalter Mode in Stellung Heading Lock; „QUIT", zurück
auf Motoren Aus.
• Optional: Zusatzschalter nacheinander umschalten; jeweils „QUIT" abwarten, dann zurückschalten.
• Pitch ganz nach vorne und wieder zurück stellen, langes „QUIT". Die Programmierung ist beendet, die LED
blinkt grün.
Hinweis: Eine einfache modellseitige Invertierung der Funktionen kann erreicht werden, wenn die Programmie-
rung wiederholt wird, und der entsprechende Knüppel auf die andere Seite bewegt wird (nur bei GigaTronic V2
möglich). Alternativ können Sie auch die Invertierung am Sender vornehmen.

Startvorbereitung nach vorgenommener Kanalzuordnung

• (Optional) Schalter Flugphase auf Schweben, Mode auf AUS.
• Pitch auf Minimum stellen.
• Sender einschalten.
• Antriebsakku anschließen.
(Je nach verwendetem Empfänger kann es u. U. einige Sekunden dauern, bis die Empfänger LED Bereitschafts-
status anzeigt. Sollte die GigaTronic LED danach rot leuchten, müssen Sie den Antriebsakku nochmals abste-
cken und erneut anstecken).
• Systeminitialisierung erfolgt.
• System ist funktionsbereit; GigaTronic LED blinkt grün.
• Funktion und Wirkrichtung Pitch und Taumelscheibe prüfen.
• (Optional) Schalter Mode auf Heading Lock, LED leuchtet grün
• System ist startbereit.

Konfigurieren der GigaTronic

Mit der GigaTronic haben Sie die Möglichkeit Ihren Hubschrauber ganz nach Ihren Wünschen einzustellen. Mit der op-
tional erhältlichen „GigaTronic Control" Software können Sie sämtliche Werte bequem über ihren PC einstellen und mit
dem dazu gehörigen Interfacekabel auf die GigaTronic übertragen.
4
Abb. 1
