Technische Daten:
Spannweite:
Länge:
Flächeninhalt:
Fluggewicht:
Elektroversion
Seglerversion
Der Turn / Turn On ist durch die Bauweise aus geschäumten Kunststoffteilen
in kurzer Zeit fertig zu stellen. Mit wenigen Handgriffen entsteht ein Modell,
das vom fortgeschrittenen Anfänger bin hin zum Könner empfohlen werden kann.
Durch den CfK-Holm im Flügel können auch höhere Belastungen geflogen
werden, wie sie z.B. im Kunstflug auftreten. Der Einsatzbereich ist sehr breit gestreut.
Ob Thermik auskurbeln, oder einfaches Höhe abgleiten mit Kunstflugeinlagen,
mit diesem Modell kein Problem. Auch am Hang kann der Turn / Turn On überzeugen.
S c h o n b e i s c h w a c h e m W i n d s i n d b e e i n d r u c k e n d e F l ü g e m ö g l i c h .
Bei auffrischendem Wind setzt allein der Pilot die Grenzen des Machbaren. Die Landung
wird bei dem geringen Fluggewicht des Turn / Turn On zu einer einfachen Übung.
Falls doch einmal etwas schief gehen sollte ist der Turn / Turn On durch
das verwendete Material auch schnell wieder repariert.
Ikarus Modellflugsport, Inh. Norbert Grüntjens
Im Webertal 22 · 78713 Schramberg-Waldmössingen
Tel. 0(049)74 02 / 92 91 90 · Fax. 0(049) 74 02 / 92 91 50
Email: info@ikarus-modellbau.de
Internet: www.ikarus-germany.com

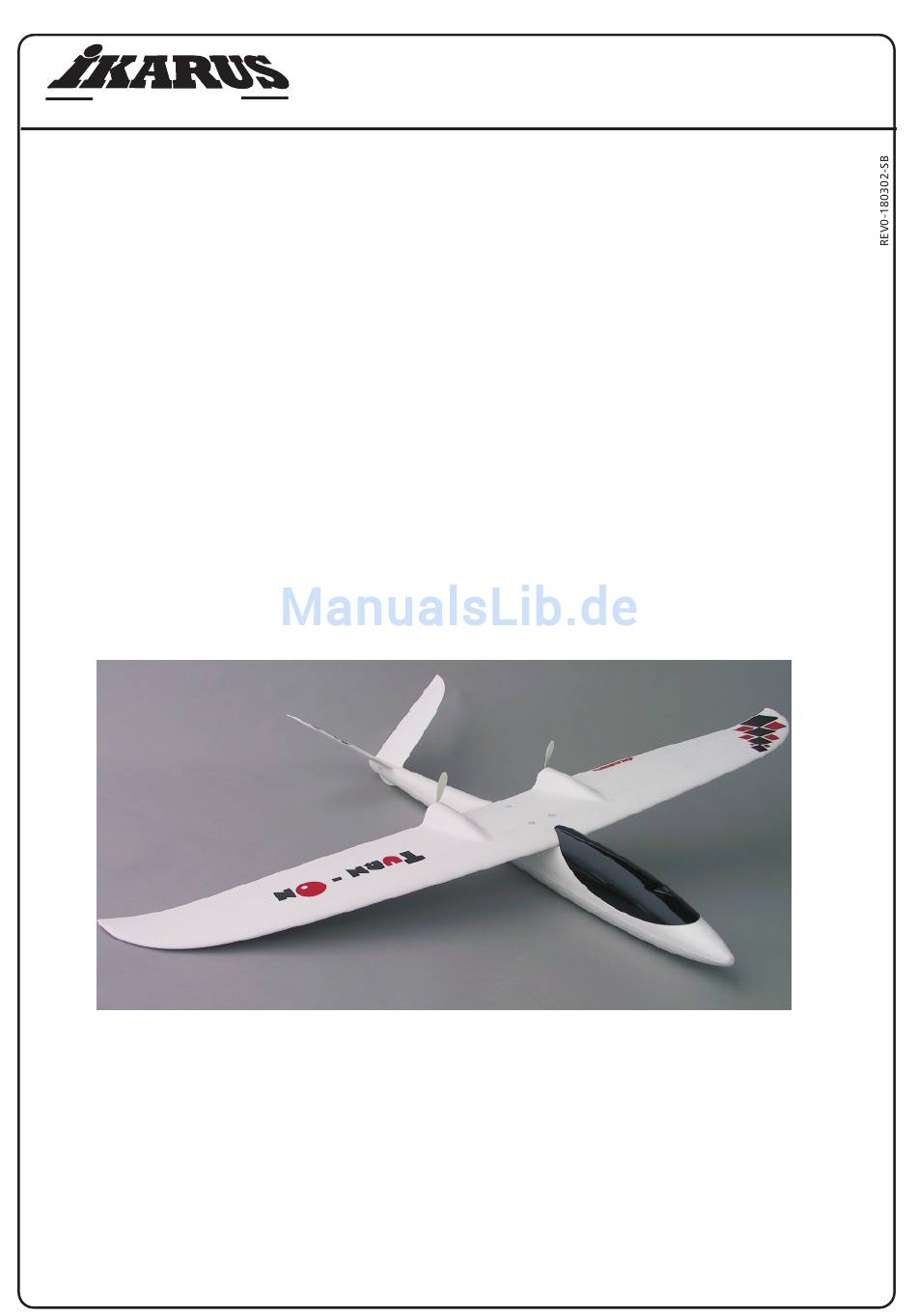

Bauanleitung
Turn
Turn On
Best.-Nr. 160840
121 cm
95 cm
ca. 17dm²
Turn On
ab ca. 500 g
Turn
ab ca. 350 g
Turn / Turn On
Best.-Nr. 160840
