Registerfunktion
7.
Registerfunktion
Nachfolgend werden die Registerfunktion und Programmiereinstellungen für folgende
Register der IOG Baureihe beschrieben: ILR 700 (Standard), ILR 710 (Impuls), ILR 720
(Quadratur/Doppelimpuls) und ILR 730 (Analog).
Die Registeranzeige besitzt 2 Reihen mit 7 Segmentziffern, Status-, Maßeinheiten-,
Durchflussmengen- und Batterieanzeige. Funktionen, Einstellungen und Programmierung
stehen mit den TOTAL- und RESET-Tasten zur Verfügung.
7.1 Normaler Betrieb
(für die Modelle ILR 700, 710, 720 und 730)
Um zum normalen Betrieb zu gelangen – wenn die Anzeige nach Verlassen des
Programmiermodus oder bei erstmaligem Gebrauch dunkel ist - entweder einmal auf
die TOTAL oder RESET-Taste drücken.
7.2 Status
Statusanzeigen sind RESET und TOTAL.
7.3 Totalisatoren
Bei der oberen Reihe der Anzeige handelt es sich um den Zwischensummenzähler.
Dieser Zähler zeigt anhand von 6 Stellen, wieviel Flüssigkeit durch den Zähler
geflossen ist. Der Zwischensummenzähler addiert in den gewählten Maßeinheiten.
Um den Zwischensummenzähler zurückzustellen, wenn 2 Sekunden lang keine
Flüssigkeit geflossen ist, RESET-Taste drücken und loslassen.
Beachte: Nur beim ILR 720 kann der Zwischensummenzähler durch einen
schwachen Impuls am externen Reseteingang zurückgesetzt werden.
Die untere Reihe der Anzeige zeigt den rückstellbaren Summenzähler mit 5 Stellen
bzw. die fünf Stellen des nicht-rückstellbaren Summenzählers. RESET und TOTAL
wird angezeigt, sobald die rücksetzbare Summe in der unteren Reihe mit 5 Stellen
angezeigt wird. Nur TOTAL erscheint, wenn die nicht-rücksetzbare Summe angezeigt
wird.

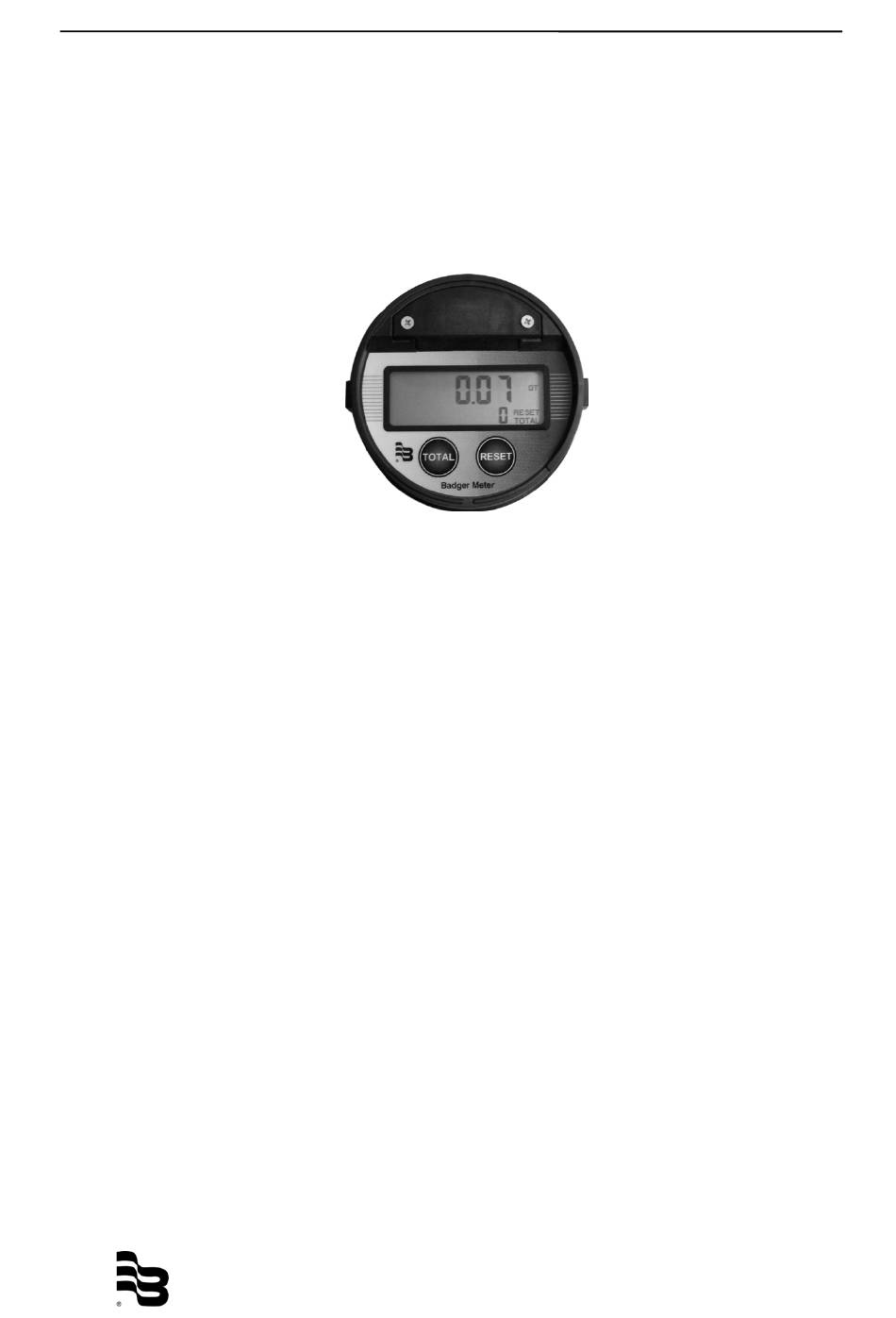

Abbildung 3: Registeranzeige und Tasten
OG_IOG_BA_01_1412
Seite 9/22
