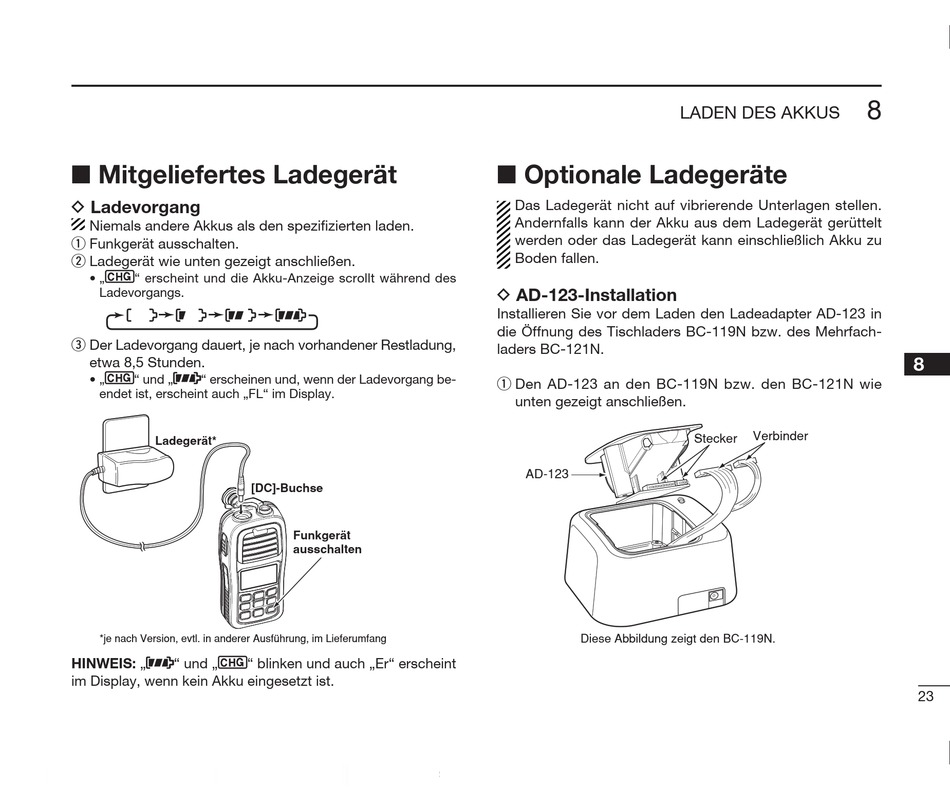

Mitgeliefertes Ladegerät
D Ladevorgang
Niemals andere Akkus als den spezifi zierten laden.
q Funkgerät ausschalten.
w Ladegerät wie unten gezeigt anschließen.
• „
" erscheint und die Akku-Anzeige scrollt während des
Ladevorgangs.
e Der Ladevorgang dauert, je nach vorhandener Rest la dung,
etwa 8,5 Stunden.
• „
" und „
" erscheinen und, wenn der Ladevorgang be-
endet ist, erscheint auch „FL" im Display.
Ladegerät*
[DC]-Buchse
*je nach Version, evtl. in anderer Ausführung, im Lieferumfang
HINWEIS: „
" und „
" blinken und auch „Er" erscheint
im Display, wenn kein Akku eingesetzt ist.
Funkgerät
ausschalten
Optionale Ladegeräte
Das Ladegerät nicht auf vibrierende Unterlagen stellen.
Andernfalls kann der Akku aus dem Ladegerät gerüttelt
werden oder das Ladegerät kann einschließlich Akku zu
Boden fallen.
D AD-123-Installation
Installieren Sie vor dem Laden den Ladeadapter AD-123 in
die Öffnung des Tischladers BC-119N bzw. des Mehrfach-
laders BC-121N.
q Den AD-123 an den BC-119N bzw. den BC-121N wie
unten gezeigt anschließen.
AD-123
Diese Abbildung zeigt den BC-119N.
LADEN DES AKKUS
Verbinder
Stecker
8
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
23
