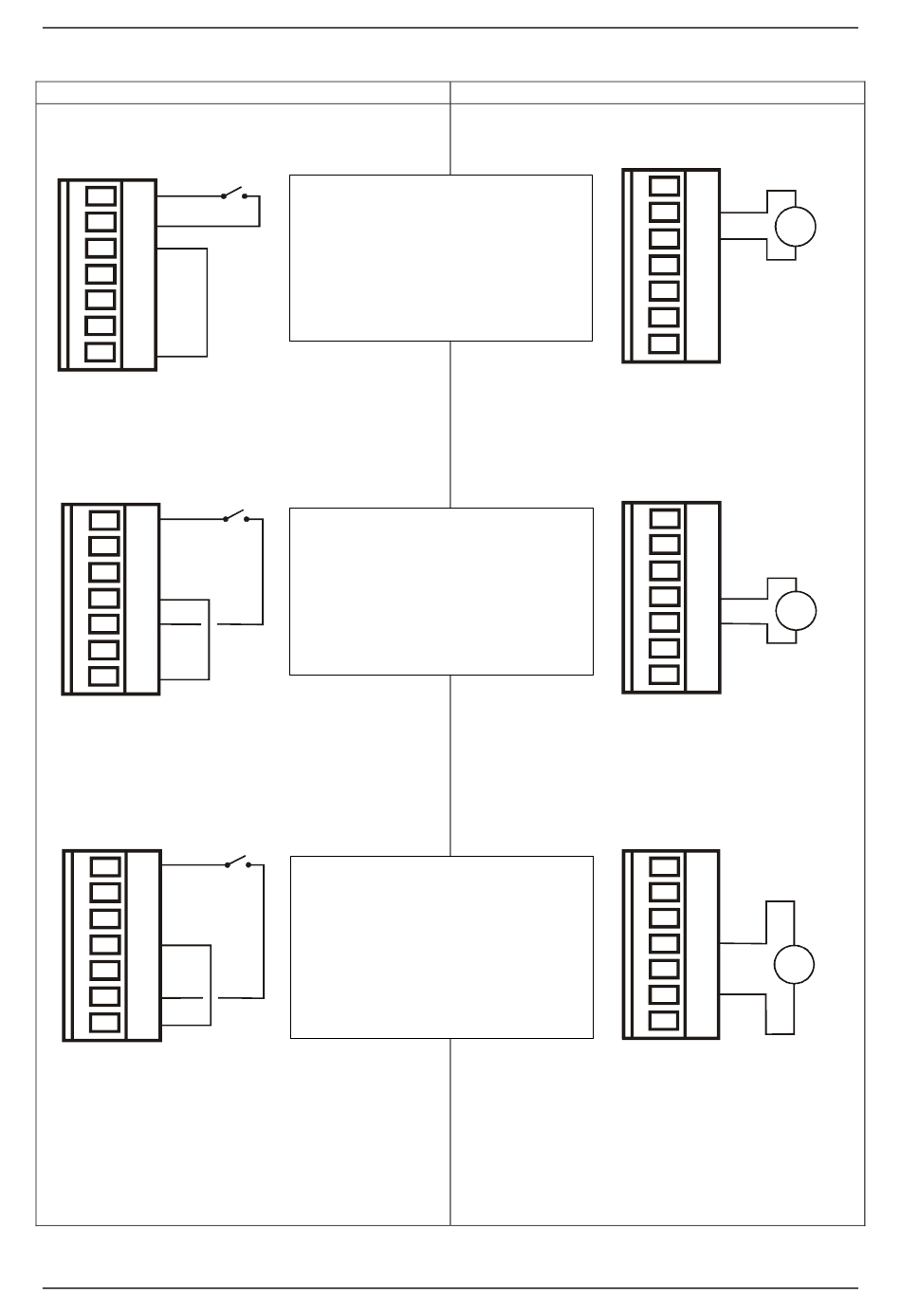

Figura 7- Exemplo de possível utilização das entradas do utilizador -
Pilotagem com contato limpo
J22
Contato limpo
7
6
5
4
3
2
1
Jumper
J22
Contato limpo
7
6
5
4
3
2
1
Jumper
J22
Contato limpo
7
6
5
4
3
2
1
Jumper
PORTUGUÊS
Ex. Utilização IN 1
Quando se ativa IN 1, a eletrobomba
bloqueia-se e sinaliza "F1"
ex. IN 1 poderia estar ligado a uma
bóia
Ex. Utilização IN 2
Quando se ativa IN 2, a pressão de
regulagem torna-se "P1"
(comutação setpoint ativo:
ou P1)
Ex. Utilização IN 3
Quando se ativa IN 3, a eletrobomba
bloqueia-se e sinaliza-se "F3"
ex. IN 3 poderia estar ligado a um
pressóstato de segurança de
rearme manual
Figura 7: Entradas
239
Pilotagem com tensão externa
J22
7
6
5
4
3
2
1
J22
7
6
5
4
3
SP
2
1
J22
7
6
5
4
3
2
1
AC/DC
Alimentação
tensão contínua
(Máx. 36V) ou
tensão alternada
(Máx. 24Vrms)
AC/DC
Alimentação
tensão contínua
(Máx. 36V) ou
tensão alternada
(Máx. 24Vrms)
AC/DC
Alimentação
tensão contínua
(Máx. 36V) ou
tensão alternada
(Máx. 24Vrms)
