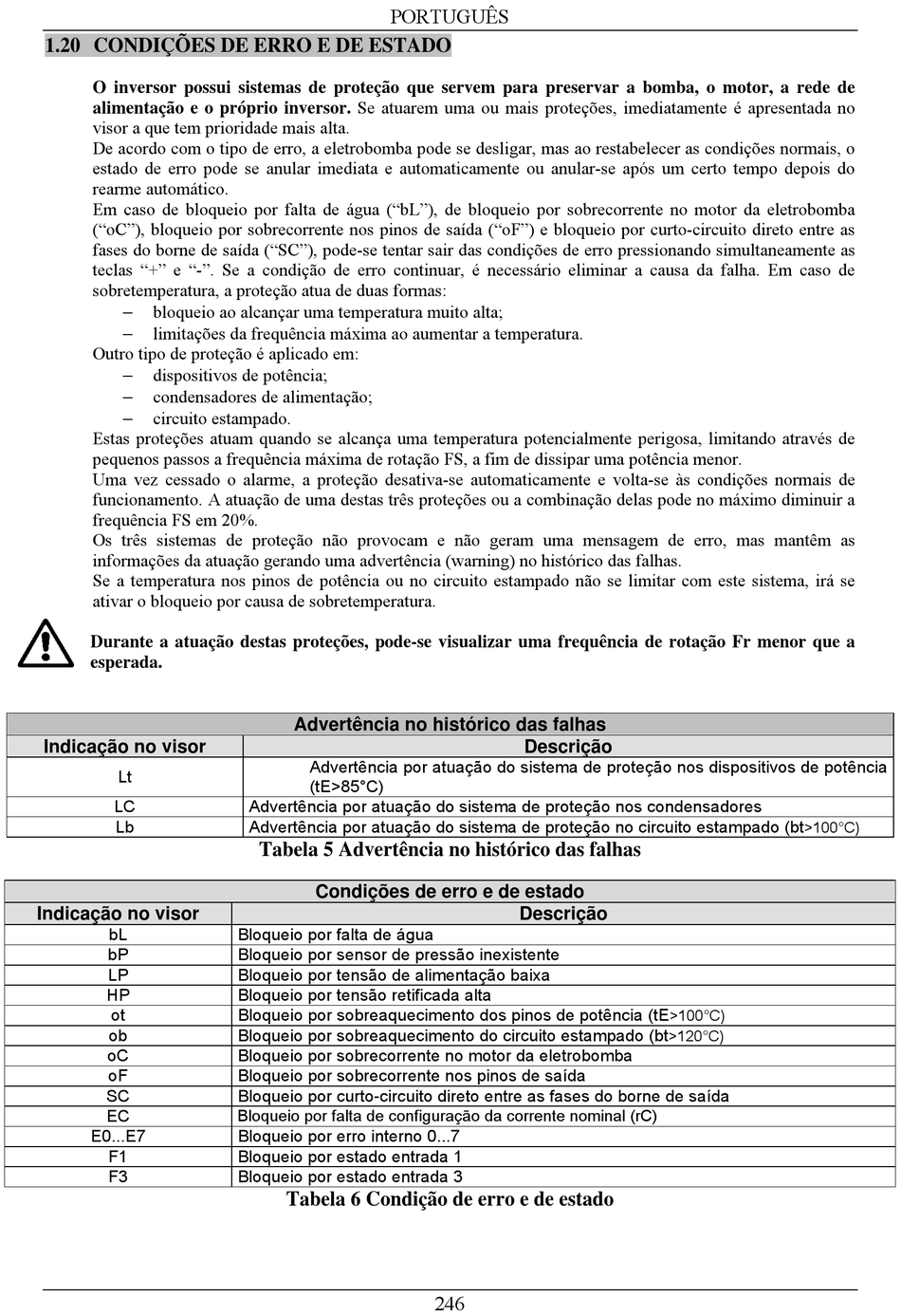

1.20 CONDIÇÕES DE ERRO E DE ESTADO
O inversor possui sistemas de proteção que servem para preservar a bomba, o motor, a rede de
alimentação e o próprio inversor. Se atuarem uma ou mais proteções, imediatamente é apresentada no
visor a que tem prioridade mais alta.
De acordo com o tipo de erro, a eletrobomba pode se desligar, mas ao restabelecer as condições normais, o
estado de erro pode se anular imediata e automaticamente ou anular-se após um certo tempo depois do
rearme automático.
Em caso de bloqueio por falta de água ("bL"), de bloqueio por sobrecorrente no motor da eletrobomba
("oC"), bloqueio por sobrecorrente nos pinos de saída ("oF") e bloqueio por curto-circuito direto entre as
fases do borne de saída ("SC"), pode-se tentar sair das condições de erro pressionando simultaneamente as
teclas "+" e "-". Se a condição de erro continuar, é necessário eliminar a causa da falha. Em caso de
sobretemperatura, a proteção atua de duas formas:
bloqueio ao alcançar uma temperatura muito alta;
limitações da frequência máxima ao aumentar a temperatura.
Outro tipo de proteção é aplicado em:
dispositivos de potência;
condensadores de alimentação;
circuito estampado.
Estas proteções atuam quando se alcança uma temperatura potencialmente perigosa, limitando através de
pequenos passos a frequência máxima de rotação FS, a fim de dissipar uma potência menor.
Uma vez cessado o alarme, a proteção desativa-se automaticamente e volta-se às condições normais de
funcionamento. A atuação de uma destas três proteções ou a combinação delas pode no máximo diminuir a
frequência FS em 20%.
Os três sistemas de proteção não provocam e não geram uma mensagem de erro, mas mantêm as
informações da atuação gerando uma advertência (warning) no histórico das falhas.
Se a temperatura nos pinos de potência ou no circuito estampado não se limitar com este sistema, irá se
ativar o bloqueio por causa de sobretemperatura.
Durante a atuação destas proteções, pode-se visualizar uma frequência de rotação Fr menor que a
esperada.
Indicação no visor
Lt
LC
Lb
Indicação no visor
bL
bP
LP
HP
ot
ob
oC
oF
SC
EC
E0...E7
F1
F3
PORTUGUÊS
Advertência no histórico das falhas
Advertência por atuação do sistema de proteção nos dispositivos de potência
(tE>85°C)
Advertência por atuação do sistema de proteção nos condensadores
Advertência por atuação do sistema de proteção no circuito estampado (bt
Tabela 5 Advertência no histórico das falhas
Condições de erro e de estado
Bloqueio por falta de água
Bloqueio por sensor de pressão inexistente
Bloqueio por tensão de alimentação baixa
Bloqueio por tensão retificada alta
Bloqueio por sobreaquecimento dos pinos de potência (tE
Bloqueio por sobreaquecimento do circuito estampado (bt
Bloqueio por sobrecorrente no motor da eletrobomba
Bloqueio por sobrecorrente nos pinos de saída
Bloqueio por curto-circuito direto entre as fases do borne de saída
Bloqueio por falta de configuração da corrente nominal (rC)
Bloqueio por erro interno 0...7
Bloqueio por estado entrada 1
Bloqueio por estado entrada 3
Tabela 6 Condição de erro e de estado
Descrição
Descrição
246
>100°C)
>100°C)
>120°C)
