Sieťové filtre
Sieťový filter 25A Monofáza
Sieťový filter 50A Trojfáza
Sieťový filter OUT 10A Trojfáza
Sieťový filter OUT 13A Trojfáza
Sieťový filter OUT 18A Trojfáza
Na to, aby sieťový filter správne fungoval je nutné ho nainštalovať v blízkosti ACTIVE DRIVER!
ACTIVE DRIVER je už vybavený zariadeniami na zabezpečenie proti prúdu . Ak je nainštalovaný
magnetotermický snímač na vedení, tak tento má mať výkon primeraný na použité čerpadlo .
Súčasťou pripojenia vedenia k prístroju ACTIVE DRIVER má byť uzemnenie . Celkový odpor
uzemnenia nemá presiahnuť 100 Ohm.
Odporúčame nainštalovať správne dimenzovaný diferenciálny vypínač na ochranu zariadenia, napr:
Trieda A (AS pri modeloch s trojfázovým napájaním), s nastaviteľným rozptylovým prúdom,
selektívny, chránený pred náhodným spustením.
Automatický diferenciálny vypínač musí byť označený dvomi nasledujúcimi symbolmi:
1.7
HYDRAULICKÉ PRIPOJENIA
Na potrubie v hornej časti prístroja ACTIVE DRIVER treba v každom prípade inštalovať spätný ventil.
Prevádzku prístroja neovplyvní skutočnosť, či je ventil inštalovaný na sacom alebo prívodnom potrubí.
Súčasťou hydraulického spojenia medzi prístrojom ACTIVE DRIVER a elektrickým čerpadlom nemajú
byť zapojenia cez bočník. Rozmery potrubia treba prispôsobiť inštalovanému elektrickému čerpadlu.

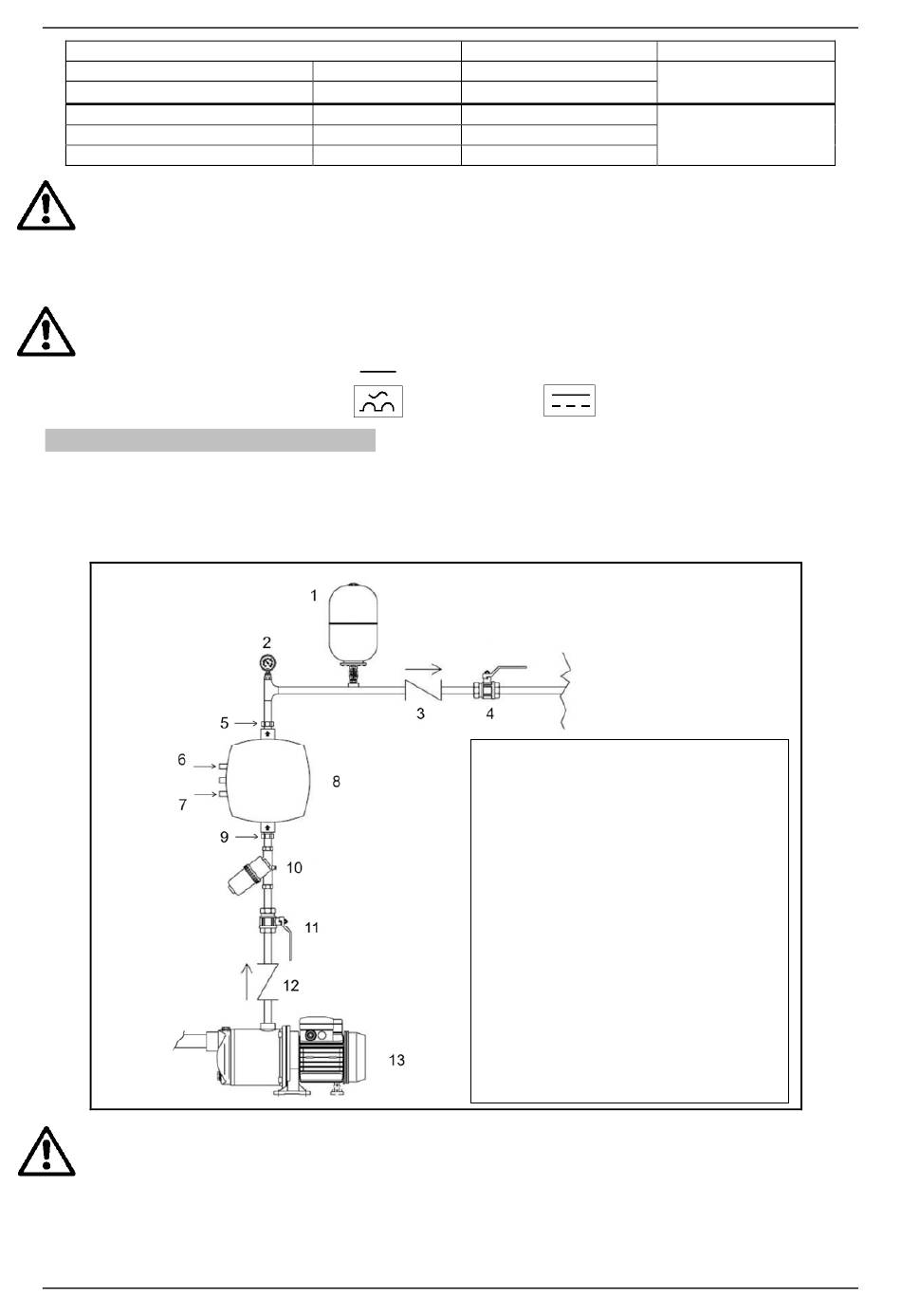

Obrázok 4
Prístroj ACTIVE DRIVER pracuje pri konštantnom tlaku. Takéto nastavenie je dôležité vtedy, ak je
hydraulické zariadenie v spodnej časti systému vhodne dimenzované.
V zariadeniach s veľmi úzkym prierezom potrubí dochádza k stratám z odporu, ktoré prístroj nedokáže
kompenzovať; v dôsledku tejto skutočnosti je tlak konštantný na tomto mechanizme, nie však na
užívateľskom zariadení.
SLOVENSKY
SHAFFNER
FN 2410-25-33
FN 3270H-50-34
FN 5010-10-99
FN 5010-13-99
FN 5010-18-99
AD
ACTIVE DRIVER
A.D. = M/T 1.0, M/T 2.2
A.D. = T/T 3.0, T/T 5.5
A.D. = T/T 3.0, M/T 1.0
A.D. = M/T 2.2
A.D. = T/T 5.5
Komponenty systému
1
Expanzná nádoba
2
Manometer
3, 12
Spätný ventil
4, 11
Guličkový ventil
5, 9
Rýchlospoj s nátrubkom
6
Prípoj elektročerpadla
7
Prípoj vedenia
8
Zariadenie AD
10
Filter
13
Čerpadlo
179
Pripojenie
Filtre na pripojenie
VSTUP A.D.
Filtre na pripojenie
VÝSTUP A.D.
