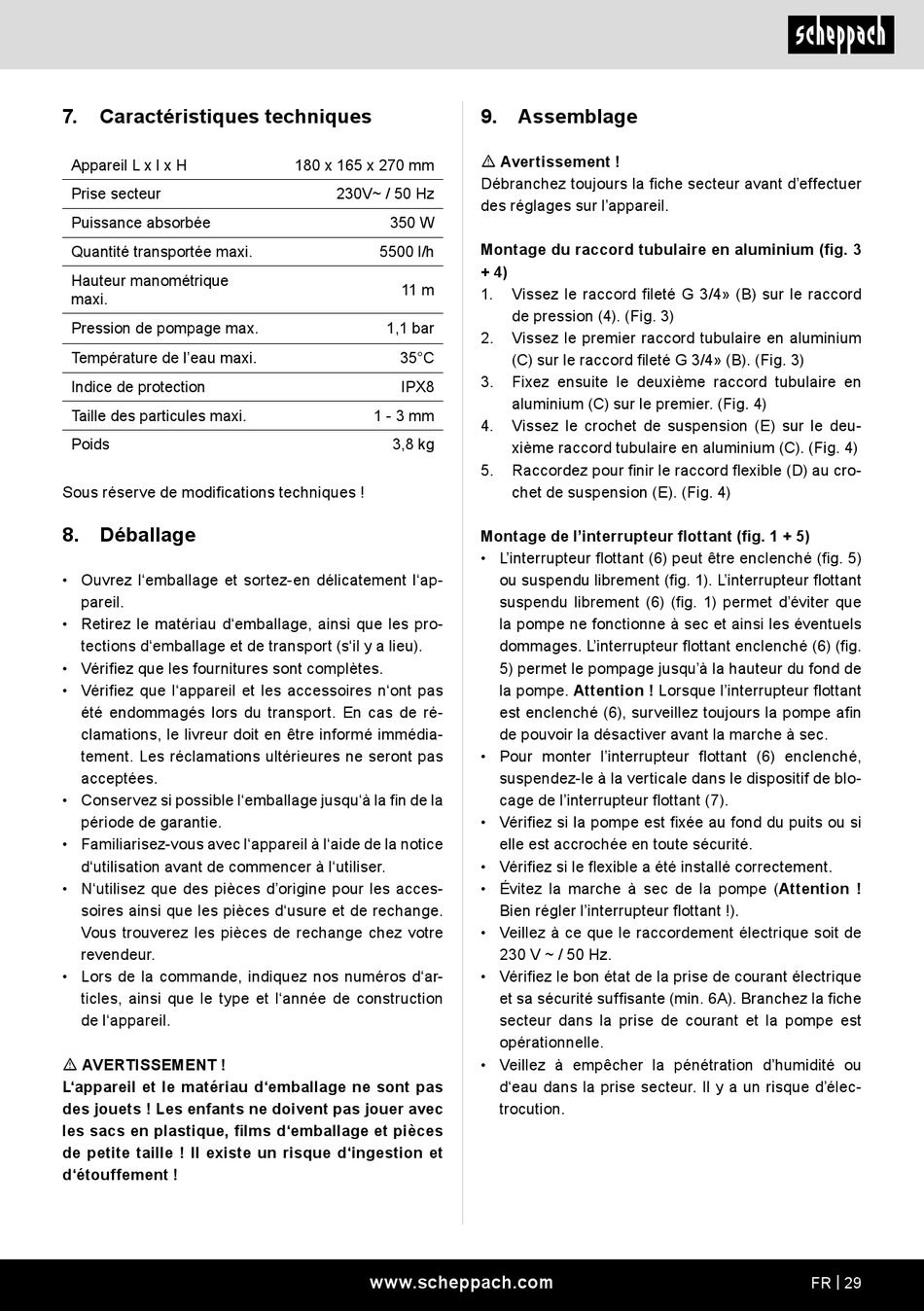

7. Caractéristiques techniques
Appareil L x l x H
Prise secteur
Puissance absorbée
Quantité transportée maxi.
Hauteur manométrique
maxi.
Pression de pompage max.
Température de l'eau maxi.
Indice de protection
Taille des particules maxi.
Poids
Sous réserve de modifications techniques !
8. Déballage
• Ouvrez l'emballage et sortez-en délicatement l'ap-
pareil.
• Retirez le matériau d'emballage, ainsi que les pro-
tections d'emballage et de transport (s'il y a lieu).
• Vérifiez que les fournitures sont complètes.
• Vérifiez que l'appareil et les accessoires n'ont pas
été endommagés lors du transport. En cas de ré-
clamations, le livreur doit en être informé immédia-
tement. Les réclamations ultérieures ne seront pas
acceptées.
• Conservez si possible l'emballage jusqu'à la fin de la
période de garantie.
• Familiarisez-vous avec l'appareil à l'aide de la notice
d'utilisation avant de commencer à l'utiliser.
• N'utilisez que des pièces d'origine pour les acces-
soires ainsi que les pièces d'usure et de rechange.
Vous trouverez les pièces de rechange chez votre
revendeur.
• Lors de la commande, indiquez nos numéros d'ar-
ticles, ainsi que le type et l'année de construction
de l'appareil.
m AVERTISSEMENT !
L'appareil et le matériau d'emballage ne sont pas
des jouets ! Les enfants ne doivent pas jouer avec
les sacs en plastique, films d'emballage et pièces
de petite taille ! Il existe un risque d'ingestion et
d'étouffement !
180 x 165 x 270 mm
230V~ / 50 Hz
350 W
5500 l/h
11 m
1,1 bar
35°C
IPX8
1 - 3 mm
3,8 kg
www.scheppach.com
9. Assemblage
m Avertissement !
Débranchez toujours la fiche secteur avant d'effectuer
des réglages sur l'appareil.
Montage du raccord tubulaire en aluminium (fig. 3
+ 4)
1. Vissez le raccord fileté G 3/4» (B) sur le raccord
de pression (4). (Fig. 3)
2. Vissez le premier raccord tubulaire en aluminium
(C) sur le raccord fileté G 3/4» (B). (Fig. 3)
3. Fixez ensuite le deuxième raccord tubulaire en
aluminium (C) sur le premier. (Fig. 4)
4. Vissez le crochet de suspension (E) sur le deu-
xième raccord tubulaire en aluminium (C). (Fig. 4)
5. Raccordez pour finir le raccord flexible (D) au cro-
chet de suspension (E). (Fig. 4)
Montage de l'interrupteur flottant (fig. 1 + 5)
• L'interrupteur flottant (6) peut être enclenché (fig. 5)
ou suspendu librement (fig. 1). L'interrupteur flottant
suspendu librement (6) (fig. 1) permet d'éviter que
la pompe ne fonctionne à sec et ainsi les éventuels
dommages. L'interrupteur flottant enclenché (6) (fig.
5) permet le pompage jusqu'à la hauteur du fond de
la pompe. Attention ! Lorsque l'interrupteur flottant
est enclenché (6), surveillez toujours la pompe afin
de pouvoir la désactiver avant la marche à sec.
• Pour monter l'interrupteur flottant (6) enclenché,
suspendez-le à la verticale dans le dispositif de blo-
cage de l'interrupteur flottant (7).
• Vérifiez si la pompe est fixée au fond du puits ou si
elle est accrochée en toute sécurité.
• Vérifiez si le flexible a été installé correctement.
• Évitez la marche à sec de la pompe (Attention !
Bien régler l'interrupteur flottant !).
• Veillez à ce que le raccordement électrique soit de
230 V ~ / 50 Hz.
• Vérifiez le bon état de la prise de courant électrique
et sa sécurité suffisante (min. 6A). Branchez la fiche
secteur dans la prise de courant et la pompe est
opérationnelle.
• Veillez à empêcher la pénétration d'humidité ou
d'eau dans la prise secteur. Il y a un risque d'élec-
trocution.
