SWP750

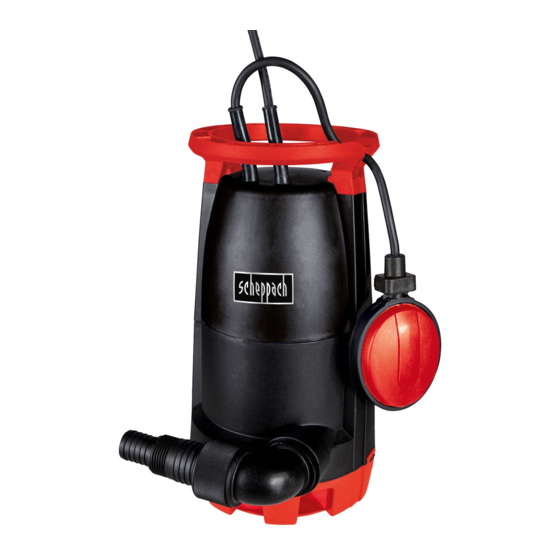

Kombitauchpumpe
DE
Originalbedienungsanleitung
Combination submersible pump
GB
Translation of original instruction manual
Pompe à submersion combinée
FR
Traduction des instructions d'origine
Kombinēts iegremdējamais sūknis
LV
Az eredeti használati útmutató fordítása
Kombinuotasis panardinamas siurblys
LT
Vertimas originali naudojimo instrukcija
Kombineeritud sukelpump
EE
Tõlge Originaalkasutusjuhend
Yhdistelmäuppopumppu
FI
Alkuperäisen käyttöohjeen käännös
Nachdrucke, auch auszugsweise, bedürfen der Genehmigung.
Technische Änderungen vorbehalten. Abbildungen beispielhaft!
07
21
32
44
55
66
76
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Scheppach SWP750
Inhaltszusammenfassung für Scheppach SWP750
- Seite 1 Art.Nr. 5909508901 AusgabeNr. 5909508850 Rev.Nr. 28/09/2020 SWP750 Kombitauchpumpe Originalbedienungsanleitung Combination submersible pump Translation of original instruction manual Pompe à submersion combinée Traduction des instructions d’origine Kombinēts iegremdējamais sūknis Az eredeti használati útmutató fordítása Kombinuotasis panardinamas siurblys Vertimas originali naudojimo instrukcija Kombineeritud sukelpump Tõlge Originaalkasutusjuhend...
- Seite 2 www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58...
- Seite 3 www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58...
- Seite 4 G1” 25 mm 35 mm 1/4” www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58...
- Seite 5 www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58...
- Seite 6 www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58...
-
Seite 7: Erklärung Der Symbole Auf Dem Gerät
Vor Inbetriebnahme Bedienungsanleitung und Sicherheits- hinweise lesen und beachten! Größtmögliche Betriebstauchtiefe Maximale Wassertemperatur In dieser Bedienungsanweisung haben wir Stellen, die Ihre m Achtung! Sicherheit betreffen, mit diesem Zeichen versehen DE | 7 www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58... - Seite 8 Seite: Einleitung Gerätebeschreibung Lieferumfang Bestimmungsgemäße Verwendung Sicherheitshinweise Technische Daten Auspacken Aufbau / Vor Inbetriebnahme In Betrieb nehmen Reinigung, Lagerung und Wartung Transport Entsorgung und Wiederverwertung Störungsabhilfe 8 | DE www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58...
-
Seite 9: Einleitung
Lesen Sie vor der Montage und vor Inbe- triebnahme den gesamten Text der Bedie- nungsanleitung durch. Diese Bedienungsanleitung soll es Ihnen erleichtern, Ihr Gerät kennenzulernen und dessen bestimmungsgemäßen Einsatz- möglichkeiten zu nutzen. DE | 9 www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58... -
Seite 10: Gerätebeschreibung
Maschine bedienen und warten, müssen Dauerumwälzung (Teich). mit dieser vertraut und über mögliche Gefahren unterrichtet sein. Darüber hin- aus sind die geltenden Unfallverhütungs- vorschriften genauestens einzuhalten. 10 | DE www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58... -
Seite 11: Sicherheitshinweise
Prüfen Sie das Gerät re- • Befinden sich Personen im Wasser, so gelmäßig auf einwandfreie Funktion. darf das Gerät nicht betrieben werden. DE | 11 www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58... - Seite 12 • Ziehen Sie vor allen Arbeiten am Ge- • Bei Überschwemmungsgefahr die rät, in Arbeitspausen und bei Nichtge- Steckverbindungen im überflutungs- brauch den Netzstecker aus der Steck- sicheren Bereich anbringen. dose. 12 | DE www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58...
-
Seite 13: Technische Daten
Kunststoffbeuteln, Folien max. und Kleinteilen spielen! Es besteht Schutzart IPX8 Verschluckungs- und Erstickungsge- Partikelgröße max. 30 mm fahr! Gewicht 5,1 kg Technische Änderungen vorbehalten! DE | 13 www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58... -
Seite 14: In Betrieb Nehmen
Anschluss 220 V ~ 240 V / 50 pe auf dem Boden aufliegt, stellen Sie Hz beträgt. sicher, dass sie auf einer ebenen und stabilen Oberfläche steht 14 | DE www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58... - Seite 15 Funktion Elektrische Anschlussleitungen regelmä- nicht gewährleistet. ßig auf Schäden überprüfen. Achten Sie darauf, dass beim Überprüfen die An- schlussleitung nicht am Stromnetz hängt. DE | 15 www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58...
-
Seite 16: Reinigung, Lagerung Und Wartung
Neueinsatz gründlich ge- rischen Ausrüstung dürfen nur von einer reinigt werden. Infolge von Ablagerun- Elektro-Fachkraft durchgeführt werden. gen und Rückständen kann es sonst zu Anlaufschwierigkeiten kommen. 16 | DE www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58... -
Seite 17: Transport
Gemeindeverwaltung nach! geräte erhalten Sie bei Ihrer Stadtverwal- tung, dem öffentlich-rechtlichen Entsor- gungsträger, einer autorisierten Stelle für die Entsorgung von Elektro- und Elektro- nik-Altgeräten oder Ihrer Müllabfuhr. DE | 17 www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58... - Seite 18 Schacht reinigen. Pumpe schaltet schmutzung ab. nach kurzer Laufzeit ab Wassertemperatur zu hoch, Mo- Auf maximale Wasser-Tempera- torschutz schaltet Gerät ab. tur von 35°C achten! 18 | DE www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58...
-
Seite 19: Garantiebedingungen
Störung per Abhol-Service (nur in Deutschland) oder - im Reparaturfall außerhalb des Garantiezeitraums - ausreichend frankiert, unter Beachtung der entsprechenden Verpackungs- und Versandrichtlinien, an die unten angegebene Serviceadresse eingesendet wird. Beachten Sie bitte, dass Ihr Gerät DE | 19 www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58... - Seite 20 * Produktabhängig auch über 24 Monate; länderbezogen können erweiterte Garantieleistungen gelten ** Verbindungskosten: kostenlos aus dem deutschen Festnetz Änderungen dieser Garantiebedingungen ohne Voranmeldung behalten wir uns jederzeit vor. 20 | DE www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58...
-
Seite 21: Explanation Of The Symbols On The Equipment
Greatest possible operating immersion depth. Maximum water temperature In this operating manual, we have used this sign to mark all m Attention! sections that concern your safety. GB | 21 www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58... - Seite 22 Scope of delivery Intended use Safety notes Technical data Unpacking Attachment / Before starting the equipment Initial operation Cleaning, maintenance and storage Transport Disposal and recycling Troubleshooting 22 | GB www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58...
- Seite 23 The operating instructions are intended to help the user to become familiar with the machine and take advantage of its appli- cation possibilities in accordance with the recommendations. GB | 23 www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58...
-
Seite 24: Device Description
The same applies for the gen- eral rules of health and safety at work. 24 | GB www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58... -
Seite 25: Safety Notes
• The transportation aggressive, equipment. abrasive (grinding effect), corro- sive, comliquids, salt water, cleaning agents and foodstuffs is not permitted. GB | 25 www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58... -
Seite 26: Technical Data
Max. delivery rate 20000 l/h replaced by new ones. Have any dam- age to your equipment repaired by a specialist. 26 | GB www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58... -
Seite 27: Unpacking
• Avoid that the pump runs dry. as the type and year of construction of the • Check that the electrical connection is device in your orders. 220V - 240V ~ 50Hz GB | 27 www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58... -
Seite 28: Initial Operation
The connec- • Connect the pump to the mains. tion complies with the applicable VDE and DIN provisions. 28 | GB www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58... -
Seite 29: Cleaning And Storage
GB | 29 www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58... -
Seite 30: Transport
Defective components must be disposed of as special waste. Ask your dealer or your local council. 30 | GB www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58... - Seite 31 Pump switches off pollution that is too severe. after a short period Water temperature too high, Note maximum water temperature motor contactor breaks of 35°C! GB | 31 www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58...
-
Seite 32: Légende Des Symboles Figurant Sur L'appareil
La plus grande profondeur d'immersion opérationnelle possible. Dans cette notice d'utilisation, nous avons placé les signes m Attention! suivants à certains emplacements qui concernent votre sé- curité. 32 | FR www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58... - Seite 33 Consignes de sécurité générales Caractéristiques techniques Déballage Montage / Avant la mise en service Mise en service Nettoyage, Stockage et Maintenance Transport Mise au rebut et recyclage Dépannage FR | 33 www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58...
- Seite 34 34 | FR www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58...
-
Seite 35: Description De L'appareil
été informées des dangers encourus. FR | 35 www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58... -
Seite 36: Consignes De Sécurité Générales
étangs). Contrôlez ré- • L‘appareil ne doit pas être utilisé si des gulièrement le bon fonctionnement de personnes se trouvent dans l‘eau. l‘appareil. 36 | FR www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58... - Seite 37 à l‘abri des inondations. avec la marque H07RN-F. La longueur de ligne doit être de 10 m. FR | 37 www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58...
-
Seite 38: Caractéristiques Techniques
(s’il y a lieu). • Vissez le raccord pour tuyau (7) sur la cor- Vérifiez que les fournitures sont complètes. nière de raccordement de la pompe (6). 38 | FR www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58... -
Seite 39: Mise En Service
• L’appareil peut être suspendu par la Ce faisant, vous pouvez remarquer si la poignée ronde (1) ou être placé sur le pompe se met en marche ou s’arrête. fond du puits. FR | 39 www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58... -
Seite 40: Nettoyage, Stockage Et Maintenance
• Des fissures dues au vieillissement de • Eliminer les dépôts sur l’interrupteur l‘isolation. flottant (3) à l’eau claire. 40 | FR www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58... -
Seite 41: Mise Au Rebut Et Recyclage
Toutefois, pour une longue durée de vie, veuillez vous renseigner auprès de votre nous recommandons une inspection et un revendeur ou de l‘administration de votre entretien réguliers. commune ! FR | 41 www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58... - Seite 42 éliminer les dé- chets d’équipements électriques ou élec- troniques. 42 | FR www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58...
- Seite 43 La pompe s’arrête tantes après un bref temps de marche Température de l‘eau trop Respecter la température maximale élevée, la protection du de 35° C! moteur stoppe FR | 43 www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58...
- Seite 44 Lielākais iespējamais iegremdēšanas dziļums. Température maximale de l'eau Šajā lietošanas instrukcijā vietas, kuras attiecas uz jūsu dro- m Uzmanību! šību, mēs esam aprīkojuši ar šādu zīmi 44 | LV www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58...
-
Seite 45: Satura Rādītājs
Paredzētajam mērķim atbilstoša lietošana Vispārējie drošības norādījumi Tehniskie dati Izpakošana Uzstādīšana / Darbības pirms lietošanas sākšanas Lietošanas sākšana Tīrīšana, Glabāšana un Apkope Transportēšana Likvidācija un atkārtota izmantošana Traucējumu novēršana LV | 45 www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58... -
Seite 46: Ierīces Apraksts
5. Regulējams sietfiltrs mantošanas iespējas atbilstoši paredzē- 6. Sūkņa savienojuma elkonis tajam mērķim. 7. Šļūtenes savienotājs 8. Iesūkšanas atveres 9. Pamatplāksne 10. Peldošā slēdža režģis 46 | LV www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58... -
Seite 47: Piegādes Komplekts
• Suspendēto vielu daudzums netīrajā ūdenī nedrīkst pārsniegt 5 % robežu. • Cietvielu daudzums netīrajā ūdenī ne- drīkst pārsniegt tehnisko parametru sa- daļā norādīto maksimālo graudu lielumu. LV | 47 www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58... -
Seite 48: Vispārējie Drošības Norādījumi
Pirms pirmās ekspluatācijas veikšanas • Pirms jaunā sūkņa lietošanas pārbau- speciālistam jāpārbauda, vai ir veikti diet speciālistu: nepieciešamie elektriskās aizsardzības pasākumi. 48 | LV www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58... -
Seite 49: Tehniskie Dati
30 mm redzēti lietošanai ārpus telpām. Pirms Svars 5,1 kg lietošanas vienmēr pilnībā atritiniet ka- beļu cilindru. Pārbaudiet, vai kabelis nav bojāts. Tehniskā specifikācija var tikt mainīta! LV | 49 www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58... -
Seite 50: Uzstādīšana / Darbības Pirms Lietošanas Sākšanas
• Pārliecinieties, ka mitrums vai ūdens Atbalsta kājas uzstādīšana (2. attēls) nekad nesaskaras ar tīkla pieslēgumu. • Uzlieciet attiecīgo balsta kāju (4/5), kā • Pastāv elektrotraumas risks. parādīts 2. attēlā. 50 | LV www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58... -
Seite 51: Lietošanas Sākšana
Bojāts elektro pieslēguma vads ģī. Pirms darbības sākšanas, lūdzu, Elektro pieslēguma vadiem bieži rodas pārbaudiet šādus punktus. izolācijas bojājumi. To iemesli var būt šādi: LV | 51 www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58... - Seite 52 Nosedziet elektroinstrumentu, lai to aiz- bojāt ierīces plastmasas daļas. Uzmaniet, sargātu pret putekļiem vai mitrumu. Uz- lai ūdens nevarētu iekļūt ierīces iekšienē. glabājiet lietošanas instrukciju pie elek- troinstrumenta. 52 | LV www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58...
-
Seite 53: Likvidācija Un Atkārtota Izmantošana
Ierīce un tās piederumi ir no dažādiem materiāliem, piemēram, metāla un plast- masas. Bojātās detaļas jānodod īpašo at- kritumu pārstrādei. Jautājiet specializētā veikalā vai pašvaldībā! LV | 53 www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58... -
Seite 54: Traucējumu Novēršana
ņus. Sūknis izslēdzas pēc īsa laika Pārāk augsta ūdens tem- Ievērojiet maksimālo ūdens peratūra, motora kontak- temperatūru 35 ° C! tos saplīst 54 | LV www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58... -
Seite 55: Simbolių Ant Įrenginio Aiškinimas
Didžiausias įmanomas veikimo panardinimo gylis. Maksimali vandens temperatūra Su Jūsų sauga susijusias vietas mes pažymėjome šiuo žen- m Dėmesio! LT | 55 www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58... - Seite 56 Naudojimas pagal paskirtį Bendrieji saugos nurodymai Techniniai duomenys Išpakavimas Montavimas / Prieš pradedant eksploatuoti Eksploatacijos pradžia Valymas, Laikymas ir Techninė priežiūra Transportavimas Utilizavimas ir pakartotinis atgavimas Sutrikimų Šalinimas 56 | LT www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58...
-
Seite 57: Įrenginio Aprašymas
10. Plūdinio jungiklio tinklelis įrankiu dirbti saugiai, tinkamai ir ekono- miškai bei kaip išvengti pavojų, sutaupyti remonto išlaidų, sutrumpinti elektrinio įrankio prastovos laikus bei padidinti pati- LT | 57 www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58... -
Seite 58: Naudojimas Pagal Paskirtį
šiems darbams. kamajame vandenyje negali būti dides- nė nei 5%. • Kietosios medžiagos dalelės nuteka- majame vandenyje negali viršyti sky- riuje „Techniniai duomenys“ nurodyto maksimalaus granulių dydžio. 58 | LT www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58... -
Seite 59: Bendrieji Saugos Nurodymai
• Jei galimas užgliejimo pavojus, kistuki- naudotiII). Nesilaikant reikalavimy, ga- nes jungtis irenkite nuo užgliejimo ap- rantija ir isipareigojimai del žalos atlygi- saugotoje vietoje. Kyla elektros smugio nimo negalioja. pavojus. LT | 59 www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58... -
Seite 60: Techniniai Duomenys
Vėliau reklamacijos nebus pripa- Siurblio viduje naudojami tepalai, skirti žintos. Jei įmanoma, saugokite pakuotę, valdyti skysčius, kurie yra, jei prietaisas kol nepasibaigs garantinis laikotarpis. netinkamai naudojamas ar sugadintas. 60 | LT www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58... -
Seite 61: Montavimas / Prieš Pradedant Eksploatuoti
(6) arba (1) arba pastatyti sulinio dugne. ant žarnos jungiamosios šakos (7). • Saugiam pakabinimui praverkite lynq pro rankenq, žr.pav. • Niekada nekabinkite įrenginio už žar- nos. LT | 61 www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58... - Seite 62 • Nustatydami atstumq isitikinkite, kad prijungimo laidus, pažymėtus H05RN-F. pludinis jungiklis (3) pries isjungiant si- urbli nesiliecia prie žemes. Žyma tipo pavadinime prijungimo kabely- je yra privaloma. 62 | LT www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58...
-
Seite 63: Valymas, Techninė Priežiūra
(8). 2. Atsukite varžtus, esančius apatinėje siurblio korpuso pusėje, ir nuimkite pa- grindo plokštę (9). 3. Išvalykite sparnuotę švariu vandeniu. 4. Surinkimas atliekamas atvirkštine tvar- LT | 63 www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58... - Seite 64 Informacijos apie senų prietaisų su- rinkimo punktus Jums suteiks miesto sa- vivaldybėje, viešojoje utilizavimo įmonėje, įgaliotame senų elektrinių ir elektroninių prietaisų utilizavimo punkte arba Jūsų atliekas išvežančioje bendrovėje. 64 | LT www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58...
-
Seite 65: Sutrikimų Šalinimas
Trumpai veikęs Per auksta vandens siurblys issijun- gia temperatura, variklio Atkreipkite demesi i auksciausiq apsaugos itaisas isjunge vandens temperaturq (35 °C)! irengini. LT | 65 www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58... - Seite 66 Lugege enne käikuvõtmist kasutusjuhend ja ohutusjuhised läbi ning pidage neist kinni! Suurim võimalik sukeldumissügavus Maksimaalne veetemperatuur Käesolevas käsitsuskorralduses oleme varustanud Teie m Tähelepanu! ohutust puudutavad kohad selle märgiga 66 | EE www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58...
- Seite 67 Sissejuhatus Seadme kirjeldus Tarnekomplekt Sihtotstarbekohane kasutamine Üldised ohutusjuhised Tehnilised andmed Lahtipakkimine Ülesehitus / Enne käikuvõtmist Käikuvõtmine Puhastamine, Ladustamine ja Hooldus Transportimine Utiliseerimine ja taaskäitlus Rikete Kõrvaldamine EE | 67 www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58...
-
Seite 68: Seadme Kirjeldus
10. Ujuklüliti võre Kasutusjuhend sisaldab tähtsaid juhiseid, kuidas saate elektritööriistaga ohutult, asjatundikult ning ökonoomselt töötada, ja kuidas saate vältida ohte, hoida kokku remondikulusid, lühendada seisakuaegu 68 | EE www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58... -
Seite 69: Tarnekomplekt
Lubatud pumbatav vedelik: puhas või must vesi • Hõljuvainete osakaal ei tohi ületada mustas vees 5%. EE | 69 www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58... -
Seite 70: Üldised Ohutusjuhised
• Maandus, kaitsev mitmekordne maan- tamist laske spetsialistil kontrollida, kas dus; jääkvoolu katkemine peab vasta- vajalikud elektrikaitsemeetmed on pai- ma energiavarustusettevõtte ohutus- gas. nõuetele ja toimima tõrgeteta, 70 | EE www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58... -
Seite 71: Tehnilised Andmed
10 m pikk. Pikenduskaabli niidi ristlõige Kontrollige seadet ja tarvikudetaile trans- peab olema vähemalt 1,5 mm2. pordikahjustuste suhtes. Puuduste kor- ral tuleb kohe kohaletoojat teavitada. EE | 71 www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58... -
Seite 72: Ülesehitus / Enne Käikuvõtmist
Kui pump toetub põran- • Ujuklüliti (3) saab sisse lukustada (joo- dale, veenduge, et see oleks tasasel ja nis 4) või vabalt riputada (joonis 1). stabiilsel pinnal 72 | EE www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58... - Seite 73 H05RN-F ühendusjuht- olevad kruvid ja eemaldage põranda- meid. plaat (9). 3. Puhastage tiiviku ratas puhta veega. 4. Uuesti kokkupanek toimub vastupidi- ses järjekorras. EE | 73 www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58...
-
Seite 74: Utiliseerimine Ja Taaskäitlus
Seade ja selle tarvikud koosnevad eri- nevatest materjalidest nagu nt metallist ning plastmassidest. Suunake defektsed koostedetailid erijäätmete utiliseerimisse. Küsige erialakauplusest või vallavalitsu- sest järele! 74 | EE www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58... -
Seite 75: Rikete Kõrvaldamine
Pump lülitub lühi- tuse tõttu lahti. kese aja jooksul välja Vee temperatuur on liiga kõrge, Pange tähele maksimaalset vee- mootori kontaktor puruneb temperatuuri 35 ° C! EE | 75 www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58... - Seite 76 Ennen käyttöönottoa lue käyttöohje ja turvallisuusohjeet ja noudata niitä! Suurin mahdollinen upotussyvyys toiminnassa Veden suurin lämpötila Tämän käyttöohjeen turvallisuuteen liittyvät kohdat on mer- m Huomio! kitty tällä merkillä 76 | FI www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58...
- Seite 77 Johdanto Laitteen kuvaus Toimituksen sisältö Asianmukainen käyttö Yleiset turvallisuusohjeet Tekniset tiedot Purkaminen Rakentaminen / Ennen aloittamista Aloittaminen Puhdistus, Varastointi ja Kunnossapito Kuljetus Hävittäminen Ohjeet häiriöiden poistoon FI | 77 www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58...
-
Seite 78: Laitteen Kuvaus
5. Tukijalka pottaa tutustumista sähkötyökaluun sekä 6. Pumpun liitäntäkulma sen käyttöä määräystenmukaisissa käyt- 7. Liitäntähaara asennetulle letkulle tömahdollisuuksissa. 8. Pumpun liitäntä 9. Lattialaatta 10. Uimurikytkimen ritilä 78 | FI www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58... -
Seite 79: Toimituksen Sisältö
Hyväksytty pumppa- usaine: puhdas tai likainen vesi. • Suspendoituneen kiintoainepitoisuu- den likainen vesi ei saa ylittää 5%. FI | 79 www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58... - Seite 80 • Tarkkaile laitetta käytön aikana (etenkin • Pistokeliitosten suojaus märältä. 80 | FI www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58...
-
Seite 81: Tekniset Tiedot
Tarkasta, onko laitteessa tai lisätarvik- Jatkokaapelin nauhan poikkileikkauk- keissa kuljetusvaurioita. Säilytä pakkaus sen on oltava vähintään 1,5 mm2. jos mahdollista takuuajan päättymiseen asti. Perehdy laitteeseen ennen sen käyttöä käyttämällä käyttöopasta. FI | 81 www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58... - Seite 82 • Tarkista, että pumppu seisoo tukevas- kaalla alustalla ti akselin pohjalla tai ripustettu turvalli- • Varmista, että pumpattavassa nestees- sesti. sä ei ole ihmisiä. • Liitä pumppu verkkovirtaan. 82 | FI www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58...
- Seite 83 VDE- ja DIN- • Jos kuljetus tapahtuu eri paikoissa, määräyksiä. pumppu on puhdistettava puhtaalla Asiakkaan tekemän virtaliitännän sekä vedellä jokaisen käyttökerran jälkeen. käytetyn jatkojohdon täytyy vastata näitä määräyksiä. FI | 83 www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58...
- Seite 84 Optimaalinen varas- tointilämpötila on 5 - 30 ˚C. Säilytä työkalua alkuperäisessä pakkauk- sessaan. Peitä työkalu suojataksesi sitä pölyltä tai kosteudelta. Säilytä käyttöohje työkalun läheisyydessä. 84 | FI www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58...
- Seite 85 Tietoja vanhojen laitteiden keräys- pisteistä saat kuntasi hallinnosta, julkisoikeudellisesta jätehuollosta, valtuu- tetusta sähkö- ja elektroniikkalaitteiden hävityspisteestä tai jätelaitokselta. FI | 85 www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58...
-
Seite 86: Ohjeet Häiriöiden Poistoon
Pumppu sammuu lyhyen ajan kuluttua Veden lämpötila liian korkea, Huomaa veden maksimilämpö- moottorin kontaktori rikkou- tila 35 ° C! 86 | FI www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58... - Seite 87 www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58...
- Seite 88 www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58...
- Seite 89 www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58...
- Seite 90 www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58...
-
Seite 91: Ce-Konformitätserklärung
Ichenhausen, den 25.09.2020 _______________________________ Unterschrift / Andreas Pecher / Head of product management First CE: 2020 Documents registar: Viktor Härtl Subject to change without notice Günzburger Str. 69, D-89335 Ichenhaus en www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58... - Seite 92 www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58...
