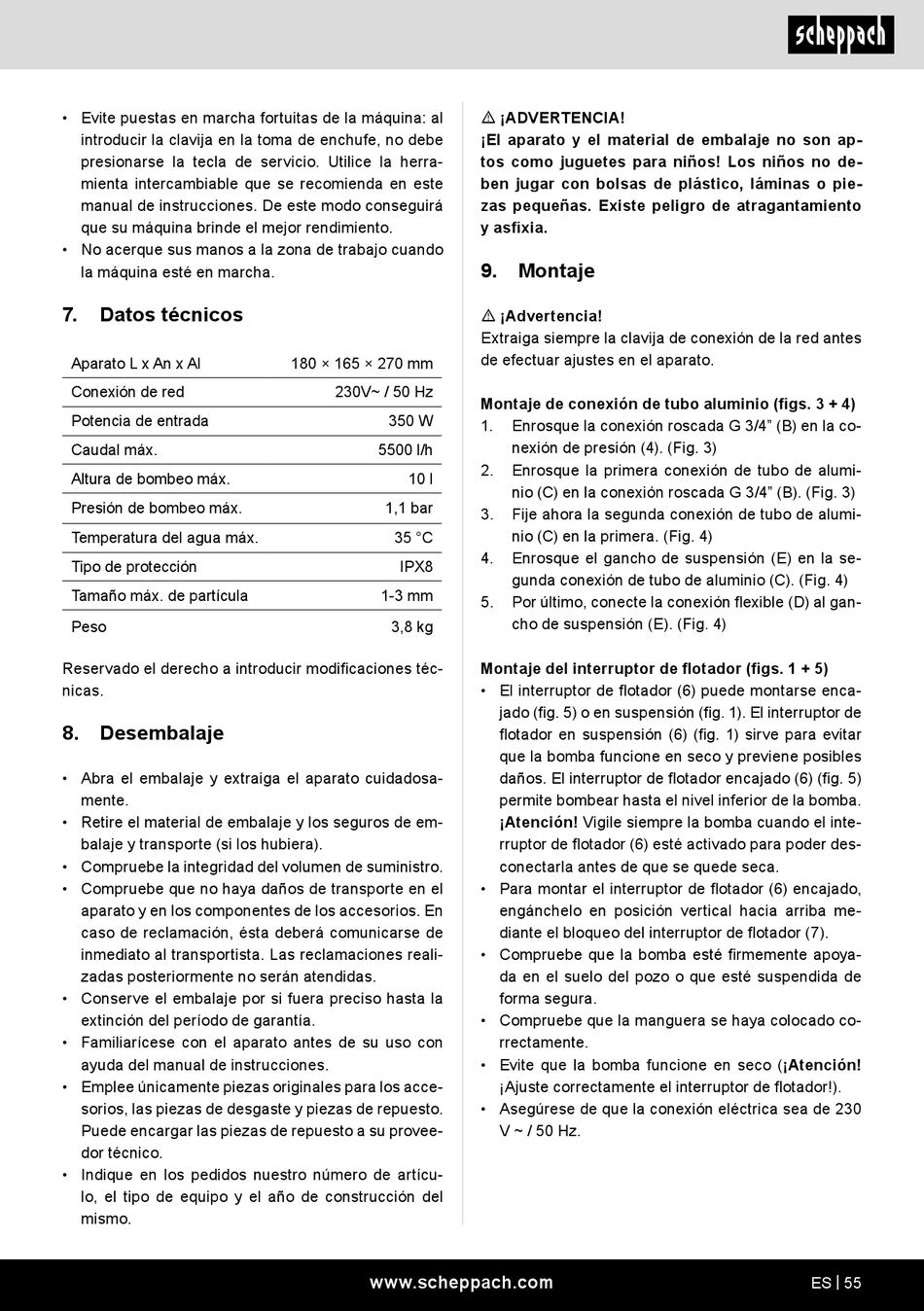

Scheppach RBP350 Originalbetriebsanleitung Seite 55

• Evite puestas en marcha fortuitas de la máquina: al
introducir la clavija en la toma de enchufe, no debe
presionarse la tecla de servicio. Utilice la herra-
mienta intercambiable que se recomienda en este
manual de instrucciones. De este modo conseguirá
que su máquina brinde el mejor rendimiento.
• No acerque sus manos a la zona de trabajo cuando
la máquina esté en marcha.
7. Datos técnicos
Aparato L x An x Al
Conexión de red
Potencia de entrada
Caudal máx.
Altura de bombeo máx.
Presión de bombeo máx.
Temperatura del agua máx.
Tipo de protección
Tamaño máx. de partícula
Peso
Reservado el derecho a introducir modificaciones téc-
nicas.
8. Desembalaje
• Abra el embalaje y extraiga el aparato cuidadosa-
mente.
• Retire el material de embalaje y los seguros de em-
balaje y transporte (si los hubiera).
• Compruebe la integridad del volumen de suministro.
• Compruebe que no haya daños de transporte en el
aparato y en los componentes de los accesorios. En
caso de reclamación, ésta deberá comunicarse de
inmediato al transportista. Las reclamaciones reali-
zadas posteriormente no serán atendidas.
• Conserve el embalaje por si fuera preciso hasta la
extinción del período de garantía.
• Familiarícese con el aparato antes de su uso con
ayuda del manual de instrucciones.
• Emplee únicamente piezas originales para los acce-
sorios, las piezas de desgaste y piezas de repuesto.
Puede encargar las piezas de repuesto a su provee-
dor técnico.
• Indique en los pedidos nuestro número de artícu-
lo, el tipo de equipo y el año de construcción del
mismo.
180 × 165 × 270 mm
230V~ / 50 Hz
350 W
5500 l/h
10 l
1,1 bar
35 °C
IPX8
1-3 mm
3,8 kg
www.scheppach.com
m ¡ADVERTENCIA!
¡El aparato y el material de embalaje no son ap-
tos como juguetes para niños! Los niños no de-
ben jugar con bolsas de plástico, láminas o pie-
zas pequeñas. Existe peligro de atragantamiento
y asfixia.
9. Montaje
m ¡Advertencia!
Extraiga siempre la clavija de conexión de la red antes
de efectuar ajustes en el aparato.
Montaje de conexión de tubo aluminio (figs. 3 + 4)
1. Enrosque la conexión roscada G 3/4" (B) en la co-
nexión de presión (4). (Fig. 3)
2. Enrosque la primera conexión de tubo de alumi-
nio (C) en la conexión roscada G 3/4" (B). (Fig. 3)
3. Fije ahora la segunda conexión de tubo de alumi-
nio (C) en la primera. (Fig. 4)
4. Enrosque el gancho de suspensión (E) en la se-
gunda conexión de tubo de aluminio (C). (Fig. 4)
5. Por último, conecte la conexión flexible (D) al gan-
cho de suspensión (E). (Fig. 4)
Montaje del interruptor de flotador (figs. 1 + 5)
• El interruptor de flotador (6) puede montarse enca-
jado (fig. 5) o en suspensión (fig. 1). El interruptor de
flotador en suspensión (6) (fig. 1) sirve para evitar
que la bomba funcione en seco y previene posibles
daños. El interruptor de flotador encajado (6) (fig. 5)
permite bombear hasta el nivel inferior de la bomba.
¡Atención! Vigile siempre la bomba cuando el inte-
rruptor de flotador (6) esté activado para poder des-
conectarla antes de que se quede seca.
• Para montar el interruptor de flotador (6) encajado,
engánchelo en posición vertical hacia arriba me-
diante el bloqueo del interruptor de flotador (7).
• Compruebe que la bomba esté firmemente apoya-
da en el suelo del pozo o que esté suspendida de
forma segura.
• Compruebe que la manguera se haya colocado co-
rrectamente.
• Evite que la bomba funcione en seco (¡Atención!
¡Ajuste correctamente el interruptor de flotador!).
• Asegúrese de que la conexión eléctrica sea de 230
V ~ / 50 Hz.
