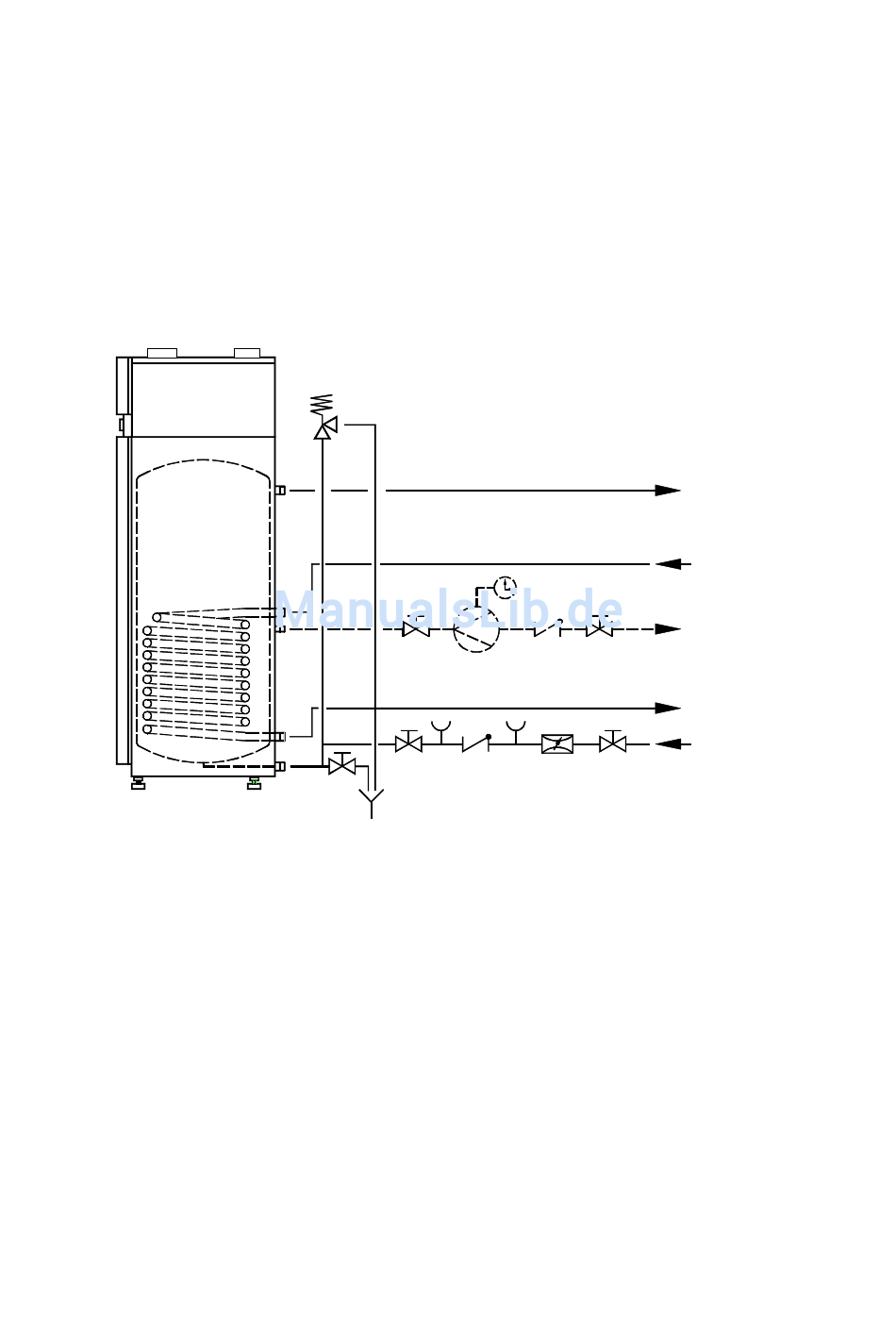

12.2 Einbindungsschema
mit Tauscher
1. Absperrventil
2. Druckminderventil
3. Prüfventil
4. Rückflußverhinderer
5. Manometeranschlußstutzen
7
1
1
4
5
Kaltwasseranschluß nach DIN 1988
6
9
16
Warmwasser
Heizwasservorlauf
Zirkulation
(wenn erforderlich)
8
4
1
Heizwasserrücklauf
2
1
3
6. Entleerungsventil
7. Membran-Sicherheitsventil
8. Zirkulationspumpe
9. Abfluß
