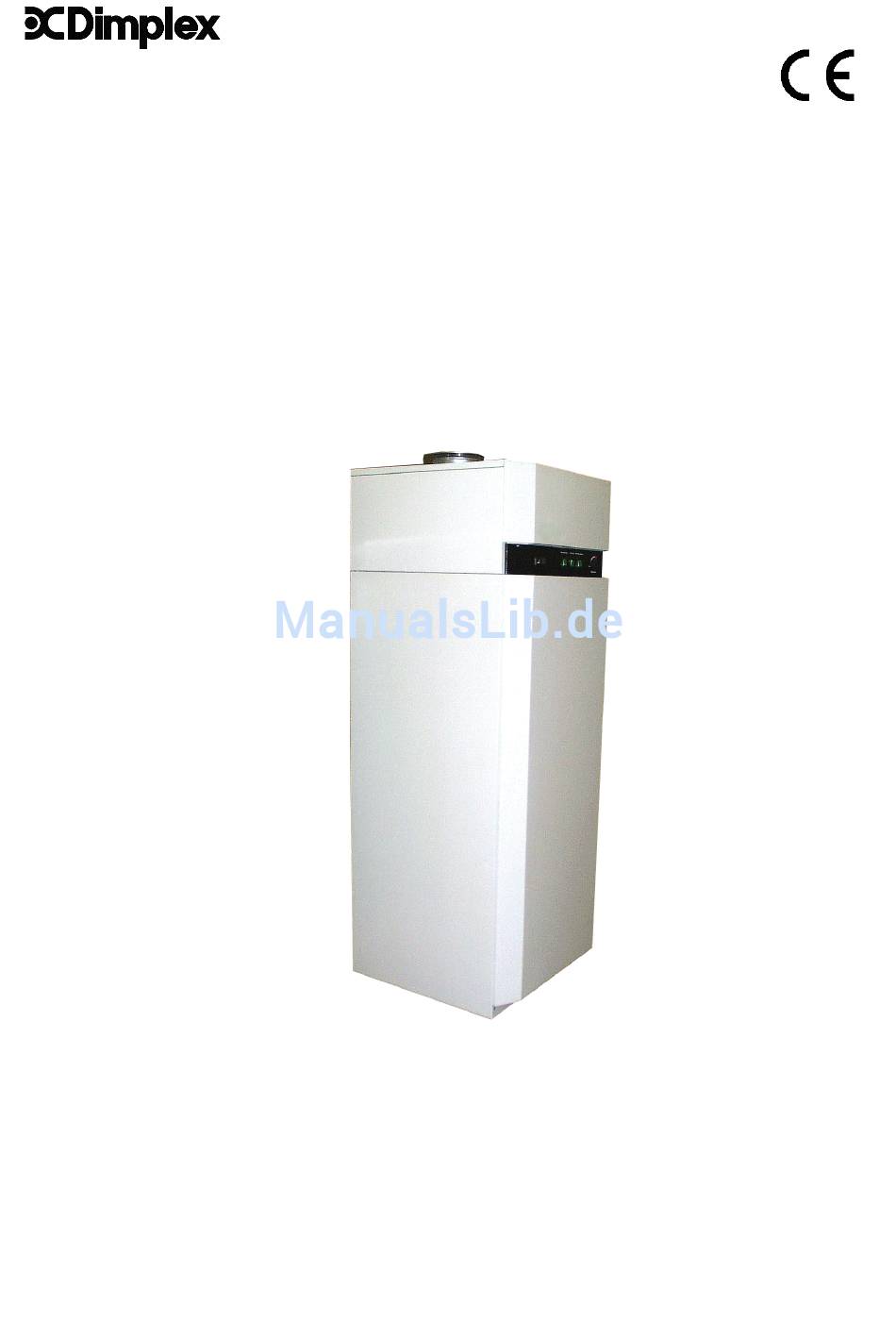

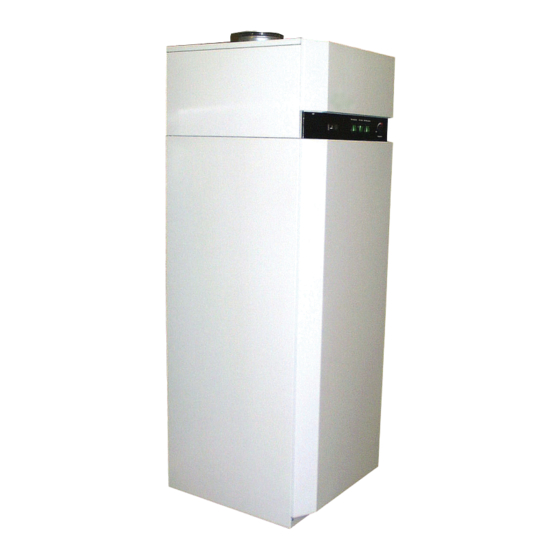

- Seite 1 BETRIEBSANLEITUNG Warmwasser-Wärmepumpe KKW Kulmbacher Klimageräte-Werk GmbH Am Goldenen Feld 18, D-95326 Kulmbach 451901.66.18 FD8204...
-
Seite 2: Inhaltsverzeichnis
INHALTSVERZEICHNIS Seite VERWENDUNGSZWECK DER WARMWASSER - WÄRMEPUMPE BESCHREIBUNG DER WARMWASSER - WÄRMEPUMPE Kältemittelkreislauf Wasserkreislauf Sicherheitseinrichtungen Regel- und Steuerungseinrichtungen Temperaturanzeige Relais für Wärmetauscherbetrieb VORSCHRIFTEN / SICHERHEITSHINWEISE LAGERUNG / TRANSPORT Lagerung und Transport der Warmwasser-Wärmepumpe AUFSTELLUNG Aufstellungsort Aufstellung MONTAGE Anschluß der Wasserleitungen Anschluß... -
Seite 3: Verwendungszweck Der Warmwasser - Wärmepumpe
1. Verwendung der Warmwasser-Wärmepumpe Die Warmwasser - Wärmepumpe dient ausschließlich zur Erwärmung von Brauch- bzw. Trinkwasser in den angegebenen Temperatureinsatzgrenzen. ACHTUNG! ARBEITEN AN DER WARMWASSER-WÄRMEPUMPE DÜRFEN NUR VON SACHKUNDIGEM PERSONAL (DIN EN 378) AUSGEFÜHRT WERDEN! (siehe Punkt 3) UNFALLVERHÜTUNGSVORSCHRIFTEN SIND ZU BEACHTEN! 2. -
Seite 4: Kältemittelkreislauf
2.1 Kältemittelkreislauf Der Kältemittelkreislauf ist ein geschlossenes System in dem das Kältemittel R134a als Energieträger fungiert. Im Lamellentauscher (Verdampfer) wird der Luft bei niedriger Verdampfungstemperatur die Wärme entzogen und an das Kältemittel übertragen. Das dampfförmige Kältemittel wird von einem Verdichter angesaugt und auf ein höheres Druck- / Temperaturniveau verdichtet und zum Verflüssiger transportiert, wo die im Verdampfer aufgenommene Wärme und ein Teil der aufgenommenen Verdichterenergie an das Wasser abgegeben wird. -
Seite 5: Wasserkreislauf
2.2 Wasserkreislauf Die Wasserkreisläufe der WW-WP sind vom Typ (siehe Typschild) abhängig. Sie sind bauseits zu installieren. Für diesen Typ sind folgende Anschlüsse (Bild 1) an der Rückseite der WW-WP vorgesehen: Ø Ø 1650 1610 Stromversorgung/ Leitungseinführungen Warmwasserauslauf R1" Außengewinde 1206 Zirkulationsleitung R 3/4"... -
Seite 6: Regel- Und Steuerungseinrichtungen
2.4 Regel- und Steuerungseinrichtungen Die Warmwasser-Wärmepumpe ist mit folgenden Regel- und Steuerungseinrichtungen ausgerüstet: 2.4.1 Temperaturregler für Heizstab (TR) Der Temperaturregler für den Heizstab regelt die Warmwassertemperatur bei Heizstabbetrieb. Er ist am Schaltraumblech befestigt und der dazugehörige Fühler steckt im Tauchrohr des Heizstabes. Der Temperaturregler ist werkseitig auf 65 °C eingestellt. -
Seite 7: Vorschriften / Sicherheitshinweise
3.Vorschriften / Sicherheitshinweise > Bei der Konstruktion und Ausführung der Warmwasser-Wärmepumpe wurden alle ent- sprechenden EG-Richtlinien eingehalten. (s.a. CE-Konformitätserklärung) ACHTUNG! ARBEITEN AN DER WARMWASSER-WÄRMEPUMPE DÜRFEN NUR VON SACHKUNDIGEM PERSONAL (DIN EN 378) AUSGEFÜHRT WERDEN! UNFALLVERHÜTUNGSVORSCHRIFTEN SIND ZU BEACHTEN! ES SIND INSBESONDERE NACHFOLGENDE VORSCHRIFTEN UNBEDINGT ZU BEACHTEN: >... -
Seite 8: Lagerung / Transport
4.LAGERUNG / TRANSPORT 4.1 Lagerung und Transport der Warmwasser-Wärmepumpe Grundsätzlich ist die Warmwasser-Wärmepumpe verpackt und stehend ohne Wasserfüllung zu lagern bzw. zu transportieren. Für kurze Wege ist eine Schräglage bis 45° bei vorsichtigem Transport erlaubt. Sowohl beim Transportieren als auch bei Lagerung sind Umgebungstemperaturen von -20 bis +70 °C zulässig. 4.1.1 Transport mit Gabelstapler Für den Transport muß... -
Seite 9: Aufstellung
5.Aufstellung ACHTUNG! ARBEITEN AN DER WARMWASSER-WÄRMEPUMPE DÜRFEN NUR VON SACHKUNDIGEM PERSONAL (DIN EN 378) AUSGEFÜHRT WERDEN!. (SIEHE PUNKT 3) UNFALLVERHÜTUNGSVORSCHRIFTEN SIND ZU BEACHTEN! 5.1 Aufstellungsort ACHTUNG! > Für die Aufstellung der Warmwasser-Wärmepumpe gilt: Die Warmwasser-Wärmepumpe muß im frostfreien Raum aufgestellt werden. Der Aufstellungort sollte folgende Voraussetzungen erfüllen: >... -
Seite 10: Montage
6.Montage ACHTUNG! ARBEITEN AN DER WARMWASSER-WÄRMEPUMPE DÜRFEN NUR VON SACHKUNDIGEM PERSONAL (DIN EN 378) AUSGEFÜHRT WERDEN! (SIEHE PUNKT 3) UNFALLVERHÜTUNGSVORSCHRIFTEN SIND ZU BEACHTEN! 6.1 Anschluß der Wasserleitungen Die Leitungsnennweiten für die bauseitige Installation sind unter Berücksichtigung des verfügbaren Wasserdruckes und der zu erwartenden Druckverluste im Rohrleitungssystem festzulegen. Die wasserseitige Installation ist nach DIN 1988 entsprechend auszuführen (siehe Anhang). -
Seite 11: Inbetriebnahme
7.INBETRIEBNAHME ACHTUNG! ARBEITEN AN DER WARMWASSER-WÄRMEPUMPE DÜRFEN NUR VON SACHKUNDIGEM PERSONAL (DIN EN 378) AUSGEFÜHRT WERDEN! (SIEHE PUNKT 3) UNFALLVERHÜTUNGSVORSCHRIFTEN SIND ZU BEACHTEN!! 7.1 Warm-Wasserkreislauf 7.1.1 Anforderungen an den Warm-Wasserkreislauf Verbraucherseitig können folgende Materialien im Warm-Wasserkreislauf eingebaut sein: - Kupfer - Edelstahl - Messing - Kunststoff... -
Seite 12: Bedienung Der Warmwasser-Wärmepumpe
7.2 Bedienung der Warmwasser-Wärmepumpe 7.2.1 Wärmepumpenbetrieb Der Wärmepumpen-Einsatzbereich liegt bei einer Luftansaugtemperatur zwischen 8 °C und 40 °C. Die Wärmepumpe kann mit dem Wärmepumpenschalter ein- und ausgeschaltet werden (Bild 3). Die Wärmepumpe wird automatisch in Betrieb gesetzt, wenn die gewählte Warmwassertemperatur höher als die momentane Warmwassertemperatur liegt. -
Seite 13: Wartung / Instandhaltung
8. Wartung / Instandhaltung ACHTUNG! ARBEITEN AN DER WARMWASSER-WÄRMEPUMPE DÜRFEN NUR VON SACHKUNDIGEM PERSONAL (DIN EN 378) AUSGEFÜHRT WERDEN! (SIEHE PUNKT 3) UNFALLVERHÜTUNGSVORSCHRIFTEN SIND ZU BEACHTEN! ACHTUNG! Vor Öffnung der Warmwasser-Wärmepumpe Netzstecker ziehen und auf nachlaufenden Ventilator zu achten! Die Warmwasserwärmepumpe ist grundsätzlich wartungsfrei. Trotzdem muß... -
Seite 14: Störungen / Fehlersuche
9. Störungen / Fehlersuche ACHTUNG! ARBEITEN AN DER WARMWASSER-WÄRMEPUMPE DÜRFEN NUR VON SACHKUNDIGEM PERSONAL (DIN EN 378) AUSGEFÜHRT WERDEN! (SIEHE PUNKT 3) UNFALLVERHÜTUNGSVORSCHRIFTEN SIND ZU BEACHTEN! Die Wärmepumpe läuft nicht ! Bitte überprüfen Sie ob ..> der Stecker eingesteckt ist ? >... -
Seite 15: Kältemittelkreislauf Mit Legende
12.1 Kältemittelkreislauf mit Legende TI-CO-L -CO-H -CI-L TI-CO-H PA-CO-H -CO-H -CI-L freie Tauchhülse 1 Kompressor 8 Temperaturregler WP Verdampfer 2 Pressostat HD 9 Schutztemperaturbegrenzer Ventilator 3 Verflüssiger 10 Temperaturregler Heizstab Schraderventil 4 Warmwasserspeicher 11 Temperaturanzeige Isolierung 5 Wärmetauscher 12 Filtertrockner (bei einigen Typen) 6 Heizstab 13 Expansionsventil... -
Seite 16: Einbindungsschema
12.2 Einbindungsschema mit Tauscher Warmwasser Heizwasservorlauf Zirkulation (wenn erforderlich) Heizwasserrücklauf Kaltwasseranschluß nach DIN 1988 1. Absperrventil 6. Entleerungsventil 2. Druckminderventil 7. Membran-Sicherheitsventil 3. Prüfventil 8. Zirkulationspumpe 4. Rückflußverhinderer 9. Abfluß 5. Manometeranschlußstutzen... -
Seite 17: Stromlaufplan Warmwasser-Wärmepumpe Mit Wärmetauscher
12.3 Stromlaufplan... -
Seite 18: Technische Daten
12.4 Technische Daten Warmwasser-Wärmepumpe AWP300LW Bauart mit Wärmetauscher Speicher-Nennvolumen ( Liter ) Speicherwerkstoff Stahl spezialemailliert Speicher-Nenndruck ( bar ) Abmessungen B*T*H ( cm ) 66*70*166 Gewicht ( kg ) ca. 200 Elektroanschluß steckerfertig Nennspannung ( V ) / Frequenz ( Hz ) / Absicherung ( A ) 230 / 50 / 16 Kältemittel R 134a, Füllmenge (kg) Nennaufnahme... -
Seite 19: Garantieurkunde
Im Kundendienstfalle wird der autorisierte Systemtechnik-Kundendienst vor Ort informiert, der für eine schnelle Abhilfe des Problems sorgt. Den für Ihre Region zuständigen autorisierten Systemtechnik-Kundendienst erfahren Sie über die zentrale Servicehotline des Geschäftsbereiches Dimplex der KKW Kulmbacher Klimageräte-Werk GmbH. KKW Kulmbacher Klimageräte-Werk GmbH Geschäftsbereich Dimplex... -
Seite 20: Ce-Konformitätserklärung
Für die Auftragsbearbeitung werden die Erzeugnisnummer E-Nr. und das Fertigungsdatum FD des Gerätes benötigt. Diese Angaben befinden sich auf dem Typschild in dem stark umrandeten Feld.
