DE
Rohbauset W7

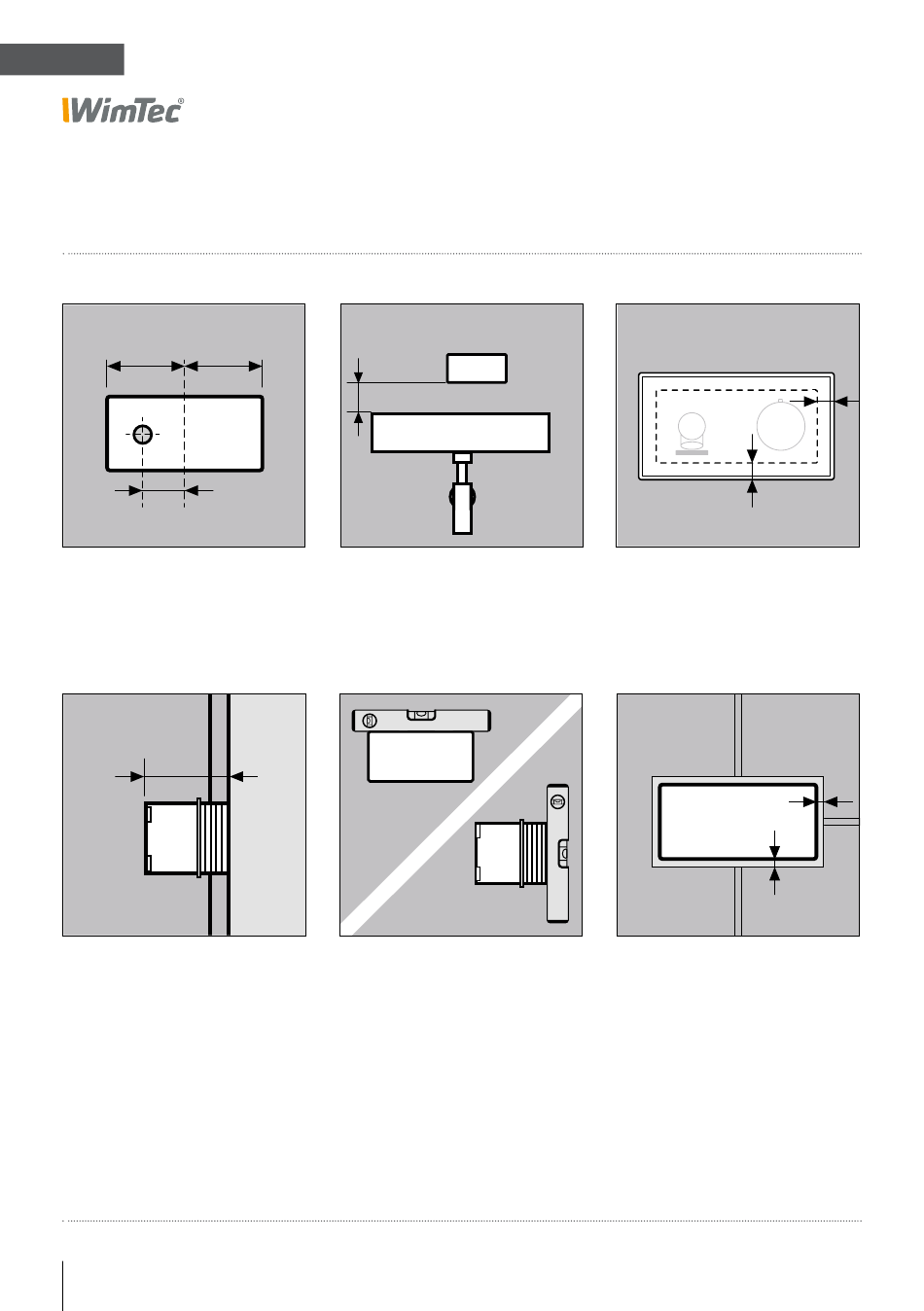

Bei der Montage zu beachten:

1/2 1/2
47 mm
Mitte Auslauf:
47 mm links von
Mitte Rohbauset.
min. 80 mm
max. 100 mm
Einbautiefe:
Min. 80 mm bis max. 100 mm
auf Vorderkante fertiger Wand-
aufbau (ggf. durch Unterfütte-
rung ausgleichen).
4
12 - 16 cm
Abstand zum Becken:
Unterkante Rohbauset zu
Oberkante Waschbecken
12 - 16 cm.
Waagrecht / Lotrecht:
Das Rohbauset muss waag-
recht und lotrecht ausge-
richtet werden!
13 mm
Größe Frontplatte:
Die Frontplatte hat zum
Rohbauset an allen Seiten
13 mm Überstand.
max. 6 mm
Fliesenabstand:
Der Abstand der Fliesen zum
Rohbauset darf max. 6 mm
betragen!
13 mm
