PROOF T6 XL
Montage - Motorheber bei 2-Mengenbetätigung
!
ACHTUNG!
Folgende Schritte unbe-
dingt in beschriebener
Reihenfolge ausführen!
12
1
3
90° 90°
!

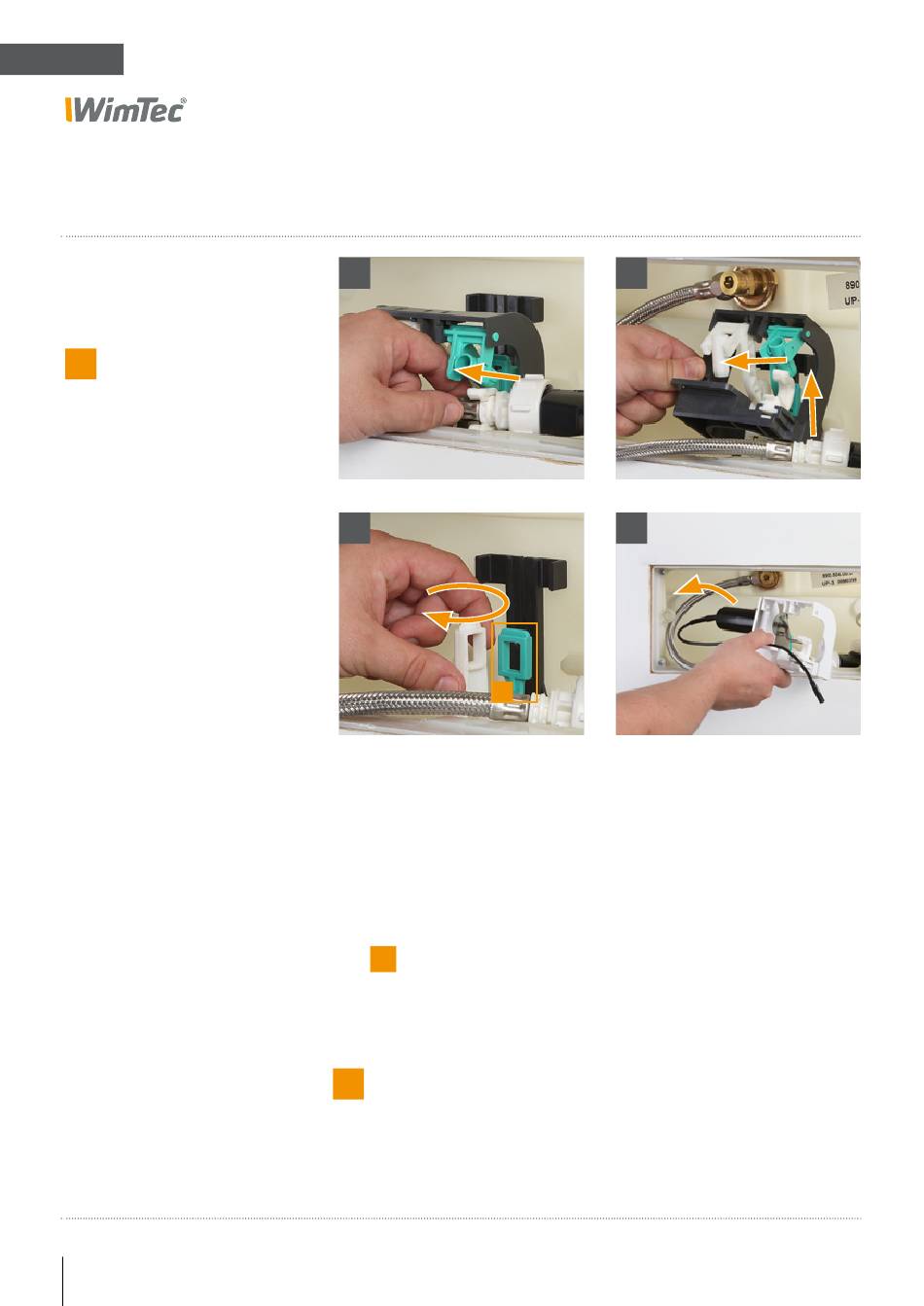

1. Füllventil aus der Halte-Klemme entfernen.
2. Lagerbock nach oben lösen und waagrecht aus dem
Spülkasten entfernen.
3. Aufnahmelasche für die große Spülmenge (weiß) der
Heberglocke um 90° drehen.
Hinweis: Zugbügel für die kleine Spülmenge entfernen.
!
4.
Lagerbock mit integriertem Motorheber in den Spülkasten
einschwenken.
! Achtung:
Sollte es sich bei der zu ersetzenden Betätigungsplatte
nicht um ein Geberit-Produkt handeln, kann zur korrekten
Montage ein Adapter (Geberit Bügelset Art.Nr. 241.167) für
die Heberglocke erforderlich sein.
