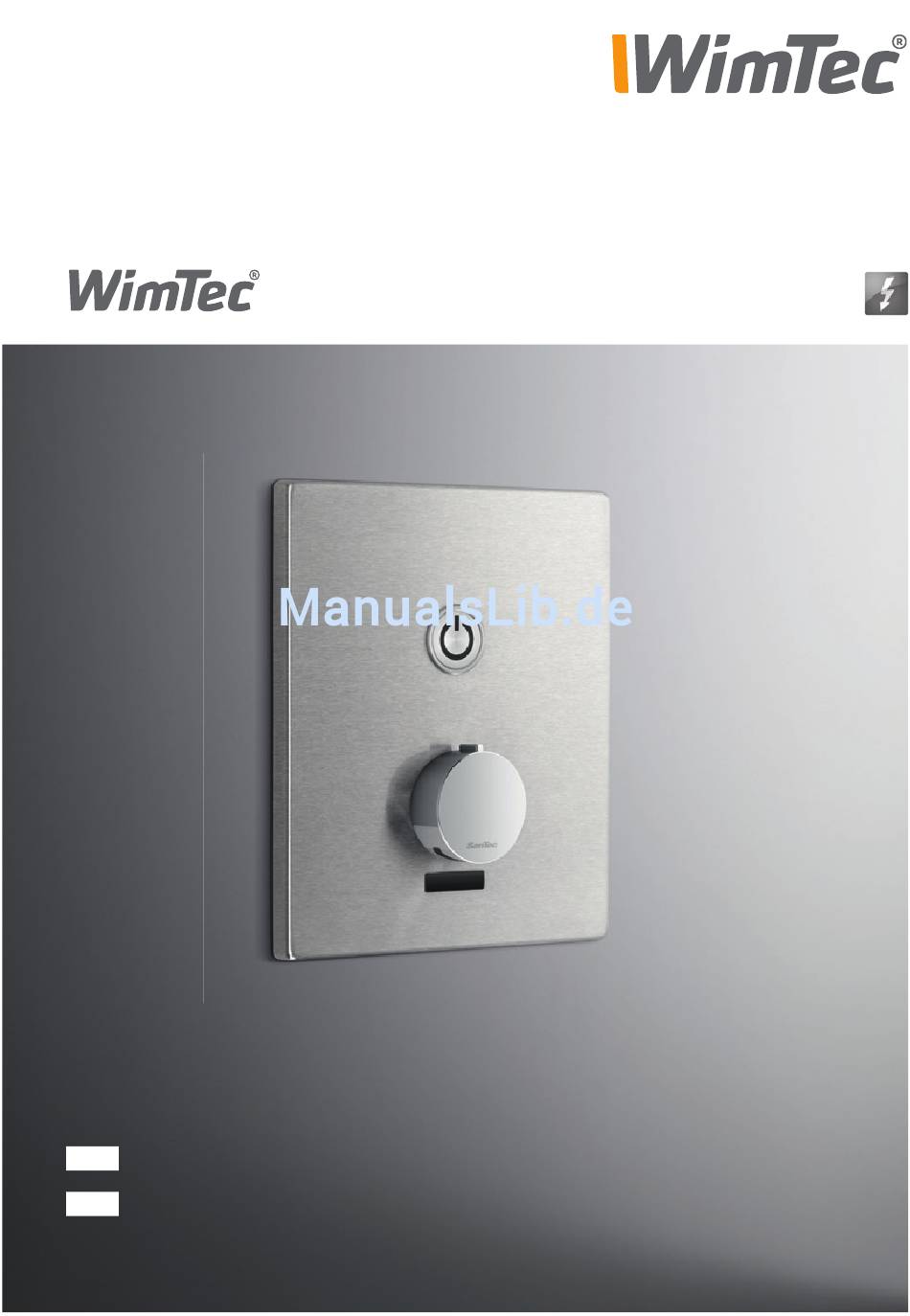

- Seite 1 PROOF S6 Montage- und Bedienungsanleitung Assembly and operating instructions...
-
Seite 2: Allgemeine Hinweise
Diese Anleitung ist gültig für folgende Produkte: WimTec PROOF S6 Duschearmatur: Edelstahl Art.Nr. 118 940 Chrom Art.Nr. 118 957 WimTec PROOF S6 Duschearmatur mit thermische Desinfektion: Edelstahl Art.Nr. 118 964 Chrom Art.Nr. 118 971 Lieferumfang: Frontplatte, Montagerahmen mit integrierter Elektronik, sämtliches... -
Seite 3: Technische Daten
PROOF S6 Technische Daten Betriebsspannung: über WimTec Netzteil 230 V 50 Hz / 12 V= Art.Nr. 117 899 - für eine Steuerung Art.Nr. 113 792 - für bis zu 5 Steuerungen Leistungsaufnahme: max. 3,5 W Magnetventil: Kartusche 6 V Ansprechbereich:... -
Seite 4: Bedienelemente & Funktionen
Anschluss Bypass-Magnet- Anschluss ON/OFF Taste Infrarot-Sensor für die Benut- ventil f. therm. Desinfektion Anschluss Infrarot-Sensor zererkennung (Ansprechbereich). Anschluss MV Kopfbrause Generell gilt für alle Regler: Gegen den Uhrzeiger- sinn zum Reduzieren. Im Uhrzeigersinn zum Erhöhen. WimTec PROOF S6 Duschearmatur... -
Seite 5: Einstellung Der Programme & Funktionen
Maximallaufzeit schaltet die 30 cm - 70 cm. Automatische 10 s aus, um die Rohrleitun- Duschearmatur automatisch Reichweiten-Adjustierung gen von Stagnationswasser ab. Um bei einer unbeab- innerhalb der eingestellten freizuspülen. sichtigten Daueraktivierung Maximal-Reichweite. Wasser zu sparen. WimTec PROOF S6 Duschearmatur... -
Seite 6: Verdrahtungsschema
+ – 12 V= 12 V= 12 V= 12 V= Spannungsversorgung: 2 x 0,5 mm max. 100 m Gesamt-Kabellänge Netzteil nicht in Rohbauset Netzteil 1-fach Art.Nr. 117 899 Netzteil 5-fach Art.Nr. 113 792 oder Schutzbereichen anbringen. WimTec PROOF S6 Duschearmatur... -
Seite 7: Montage
Reihenfolge ausführen! Ggf. zwischen Wand und Rohbauset mit Silikon abdichten. Fotos beziehen sich auf 4. Wasserzuleitung absperren. Variante mit thermischer Desinfektion. Beide Vorabsperrungen mit einem Schraubendreher öffnen. Adapter für Thermostat mit Inbus 2,5 montieren. WimTec PROOF S6 Duschearmatur... - Seite 8 Montage Anschlusskabel (2 x 0,5 mm ) in den UP-Kasten einziehen und am Netzteil (Art.Nr. 117 899 bzw. 113 792) anschließen und bei PROOF S6 TD Steuerleitung (2 x 0,5 mm ) für thermische Desinfektion einziehen. Achtung: Netzteil darf nicht im Rohbauset verbaut werden! Magnetventile an der Elektronik anstecken.
- Seite 9 Beigelegtes Spezialfett an der Dichtung vorne auftragen. Thermostatposition kontrollieren (Thermostatwelle auf linken Anschlag drehen, dann nach rechts bis Pfeil nach oben zeigt). Elektronikmodul an den ON/OFF Taster anschließen. Position des Thermostatknopfes kontrollieren - Absperr- knopf zeigt senkrecht nach oben. WimTec PROOF S6 Duschearmatur...
- Seite 10 Funktionstests permanent ca. 10 bis 15 cm vor dem Infrarot-Raumüberwachungs- sensor (unmittelbar unterhalb der Temperatureinstellung) zu halten. Andernfalls kann es dazu führen, dass sich die Dusche nicht aktivieren lässt oder sofort wieder abschaltet. WimTec PROOF S6 Duschearmatur...
-
Seite 11: Programmbeschreibung
ON/OFF Taster betätigt. 3 4 5 6 AUSSCHALTEN: Automatik Taster Durch erneutes Antippen der Dusche stoppt nach Ablauf ON/OFF Taste schaltet die der Nachlaufzeit wenn der Dusche ab. Benutzer den Ansprechbereich verlässt oder nach Ablauf der Sicherheitsspülstopp-Zeit. WimTec PROOF S6 Duschearmatur... - Seite 12 Armatur erkannt. matisch nach 2 s ein. 30-70 cm AUSSCHALTEN: Automatisch Taster Antippen der ON/OFF Taste Dusche stoppt nach Ablauf schaltet die Dusche ab. der Nachlaufzeit wenn der Benutzer den Ansprechbereich verlässt oder nach Ablauf der Sicherheitsspülstopp-Zeit. WimTec PROOF S6 Duschearmatur...
- Seite 13 Taste schaltet die Dusche ein. sche und wird von der Armatur erkannt. 30-70 cm AUSSCHALTEN: Taster Sicherheitsspülstopp Durch Antippen der ON/OFF Nach Ablauf der eingestellten Taste schaltet die Dusche ab. Spülstopp-Zeit (siehe S. 5) schaltet die Dusche auto- matisch ab. WimTec PROOF S6 Duschearmatur...
-
Seite 14: Funktionsbeschreibung
Ansprechbereich tet danach automatisch ab. zu befinden. Tritt während dieser 30 s der 3 4 5 6 Benutzer für mindestens 5 s in den Ansprechbereich geht die Dusche in den Normalbetrieb über. 30-70 cm WimTec PROOF S6 Duschearmatur... - Seite 15 Aktivieren. Nach Verlassen des Reinigungsstopp ist aktiviert. Ansprechbereiches geht die 3 4 5 6 Die Reinigungsstoppzeit dauert Armatur nach einer Sicher- 10 Minuten ab Verlassen des heitszeit von 3 s wieder in den Ansprechbereiches. Normalbetrieb über. 30-70 cm WimTec PROOF S6 Duschearmatur...
- Seite 16 Ansprechbereich oder ist der stellte Zeit nicht benützt, löst Reinigungsstopp aktiviert, die Armatur eine automatische löst die Stagnationsfreispülung Stagnationsfreispülung für erst 2 min nach deren Deakti- 10 s aus. vierung aus. 30-70 cm 3 - 48 h 10 s WimTec PROOF S6 Duschearmatur...
- Seite 17 Art.Nr.: Bezeichnung 231 205 Magnetventil (1 Stk.) 119 770 Schmutzfilter (1 Stk.) 119 787 Rückflussverhinderer (1 Stk.) 119 794 Filterabdeckung (1 Stk.) 119 763 Absperrung (1 Stk.) 120 530 Thermostat komplett 120 547 Adapter für Thermostat WimTec PROOF S6 Duschearmatur...
- Seite 18 Elektronikmodul für thermische Desinfektion inkl. Montagerahmen 106 923 Piezotaster matt 120 585 Piezotaster glanz chrom 119 886 Frontplatte Edelstahl 119 862 Frontplatte Chrom 113 877 Sicherungsschraube 115 536 Thermostatgriff 117 899 Netzteil 1-fach 113 792 Netzteil 5-fach WimTec PROOF S6 Duschearmatur...
- Seite 19 PROOF S6 WimTec PROOF S6 Duschearmatur...
-
Seite 20: General Notes
PROOF S6 General notes Congratulations on purchasing the WimTec PROOF S4. In order to ensure that you will be able to enjoy this high-quality product for many years, please take note of the following cleaning and maintenance recommendations: Use mild cleaning agents containing soap... -
Seite 21: Specifications
R 1/2” IG outlet to R 1/2” IG outlet to showerhead showerhead Electr. install- Electr. install- ation pipe ation pipe for 12 V= for 12 V= R 1/2“ IG R 1/2“ IG R 1/2“ IG R 1/2“ IG WimTec PROOF S6 Shower control... - Seite 22 Infrared sensor to detect user valve f. therm. disinfection power supply interaction with the fitting (sensor range). The general rule applies to all controls: Move anticlockwise to decrease the setting. Move clockwise to increase the setting. WimTec PROOF S6 Shower control...
- Seite 23 After the configured maximum perform a 10 s rinse to flush Automatic range adjustment flow time has elapsed, the stagnant water from the within the preset maximum water stops automatically to pipes. range. prevent unintentional conti- nuous activation. WimTec PROOF S6 Shower control...
-
Seite 24: Wiring Diagram
2 x 0.5 mm total cable length max. 100 m Do not mount the Power supply, 1-connect. art. no. 117 899 Power supply, 5-connect. art. no. 113 792 power supply in the fl ush-mount set or protected zones. WimTec PROOF S6 Shower control... - Seite 25 Where necessary, seal off space between wall and flush- The assembly photos refer mount set with silicone. to WimTec OCEAN with thermal disinfection. Close the main water valve. Open both integrated stop valves using a screwdriver.
- Seite 26 Connect the power cables to the electronics module (mind correct +/- polarity) and connect the grounding wire (yellow) to the water path. Switch on the power supply (the safety lock mechanism of the magnetic valve will activate). WimTec PROOF S6 Shower control...
- Seite 27 14.Check the thermostat position (turn the thermostat shaft to the leftmost position, and then turn it to the right until the arrow points upwards). Connect the ON/OFF button to the electronics module. Check the position of the mixer (safety button points upwards). WimTec PROOF S6 Shower control...
-
Seite 28: Initial Start-Up
10–15 cm from the infrared shower monitoring sensor (located right below the temperature setting) for the entire duration of the system test. If not, it may not be possible to turn the shower on or immediately off again. WimTec PROOF S6 Shower control... -
Seite 29: Program Description
Tap on the desired ON/OFF The water flow stops at the Button to switch this off. end of the shut-off delay once the user leaves the sensor range or after the configured water arrest time has elapsed. WimTec PROOF S6 Shower control... - Seite 30 Tap on the desired ON/OFF The water flow stops at the Button to switch this off. end of the shut-off delay once the user leaves the sensor range or after the configured water arrest time has elapsed. WimTec PROOF S6 Shower control...
- Seite 31 30-70 cm SWITCH OFF: Button Safety flow arrest Tap on the desired ON/OFF After the configured water Button to switch this off. arrest time (see p. 21) has elapsed, the shower will auto- matically shut off. WimTec PROOF S6 Shower control...
-
Seite 32: Description Of The Functions
If you enter the sensor range 3 4 5 6 for at least 5 s during these 30 s, the shower will switch to normal operation. 30-70 cm WimTec PROOF S6 Shower control... - Seite 33 3 4 5 6 stop remains enabled for The fitting will resume normal 10 min after leaving the sensor operation with a safety delay range. of 3 s after you leave the sensor range. 30-70 cm WimTec PROOF S6 Shower control...
- Seite 34 10 s. se function will not start until 2 min after it has been disabled. 30-70 cm 3 - 48 h 10 s WimTec PROOF S6 Shower control...
- Seite 35 Magnetic valve (1 pc.) 119 770 Dirt filter (1 pc.) 119 787 Return flow valve (1 pc.) 119 794 Filter cover 119 763 Blocking pin (1 pc.) 120 530 Complete thermostat 120 547 Adapter for thermostat WimTec PROOF S6 Shower control...
-
Seite 36: Replacement Parts
Piezo push-button matt 120 585 Piezo push-button chrome 119 886 Front plate stainless steel 119 862 Front plate chrome 113 877 Sicherungsschraube 115 536 Thermostat handle 117 899 Power supply (1-connection) 113 792 Power supply (5-connections) WIMTEC Elektronische Steuerungs- u. Meßgeräte GmbH p: A - 3325 Ferschnitz, Freidegg 50, AUSTRIA t: +43 (0) 7473 5000 f: +43 (0) 7473 5000 - 500 m: verkauf@wimtec.com i: www.wimtec.com...
