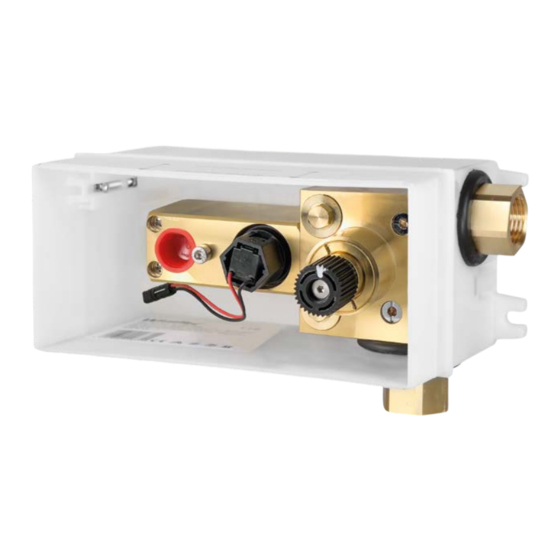

- Seite 1 Rohbauset W7 Montageanleitung Assembly instructions...
- Seite 2 Normen und Vorschriften zu beachten! Technische Daten: Betriebsspannung: WimTec UP Netzteil 230 V 50 Hz / 12 V= Art.Nr. 117 899 - für eine Steuerung Art.Nr. 113 792 - für bis zu 5 Steuerungen Leistungsaufnahme: max. 3,5 W Fließdruck:...
- Seite 3 Rohbauset W7 Maße in mm: Fliese Mauerwerk Putz G 1/2" IG 12 V= Mitte Wandauslauf G 1/2" IG min.80 auf Mitte Rohbauset max. 100 Legende: Wandauslauf Magnetventil Absperrventile 12 V= (bei Auslieferung geschlossen) Schmutzsiebe und Rückflussverhinderer Mischer Fixierschraube Spannungsversorgung: Netzteil nicht im 2 x 0,5 - 1,5 mm max.
- Seite 4 Rohbauset W7 Bei der Montage zu beachten: 13 mm 12 - 16 cm 13 mm 47 mm Mitte Auslauf: Abstand zum Becken: Größe Frontplatte: 47 mm links von Unterkante Rohbauset zu Die Frontplatte hat zum Mitte Rohbauset. Oberkante Waschbecken Rohbauset an allen Seiten 12 - 16 cm.
- Seite 5 Rohbauset W7 Passend für folgende WimTec Produkte: WimTec OCEAN W7 - 12 V: WimTec OCEAN W7 Ausladung 185 mm Art.Nr. 118 674, 118 698 WimTec OCEAN W7 Ausladung 240 mm Art.Nr. 118 681, 118 704 WimTec PROOF W7 - 12 V...
- Seite 6 Technical data Operating voltage: WimTec power supply 230 V 50 Hz / 12 V= Art.No. 117 899 - for one control unit Art.No. 113 792 - for up to 5 control units Power consumption: max. 3.5 W...
- Seite 7 Flush-mount set W7 Dimensions in mm tile masonry plaster G 1/2" IT 12 V= Center wall outlet G 1/2" IT min.80 max. 100 Legend Wall outlet Magnetic valve for wall outlet Cut-off valve 12 V= (closed upon delivery) Dirt filter and return flow valve Mixer Fixing screw...
- Seite 8 Flush-mount set W7 Observe during assembly 13 mm 12 - 16 cm 13 mm 47 mm Center Outlet Distance to washbasin Size front plate 47 mm from left of the center The distance from the lower The front plate protrudes of the flush-mount set.
- Seite 9 Flush-mount set W7 Suitable for the following WimTec products: WimTec OCEAN W7 - 12 V: WimTec OCEAN W7 185 mm projection Art.No. 118 674, 118 698 WimTec OCEAN W7 240 mm projection Art.No. 118 681, 118 704 WimTec PROOF W7 -...
- Seite 12 Entsorgungsinformationen finden Sie unter: www.wimtec.com/umweltschutz WimTec Sanitärprodukte GmbH p: Freidegg 50, 3325 Ferschnitz, AUSTRIA t: +43 7473 5000 f: DW - 500 e: office@wimtec.com i: www.wimtec.com...
