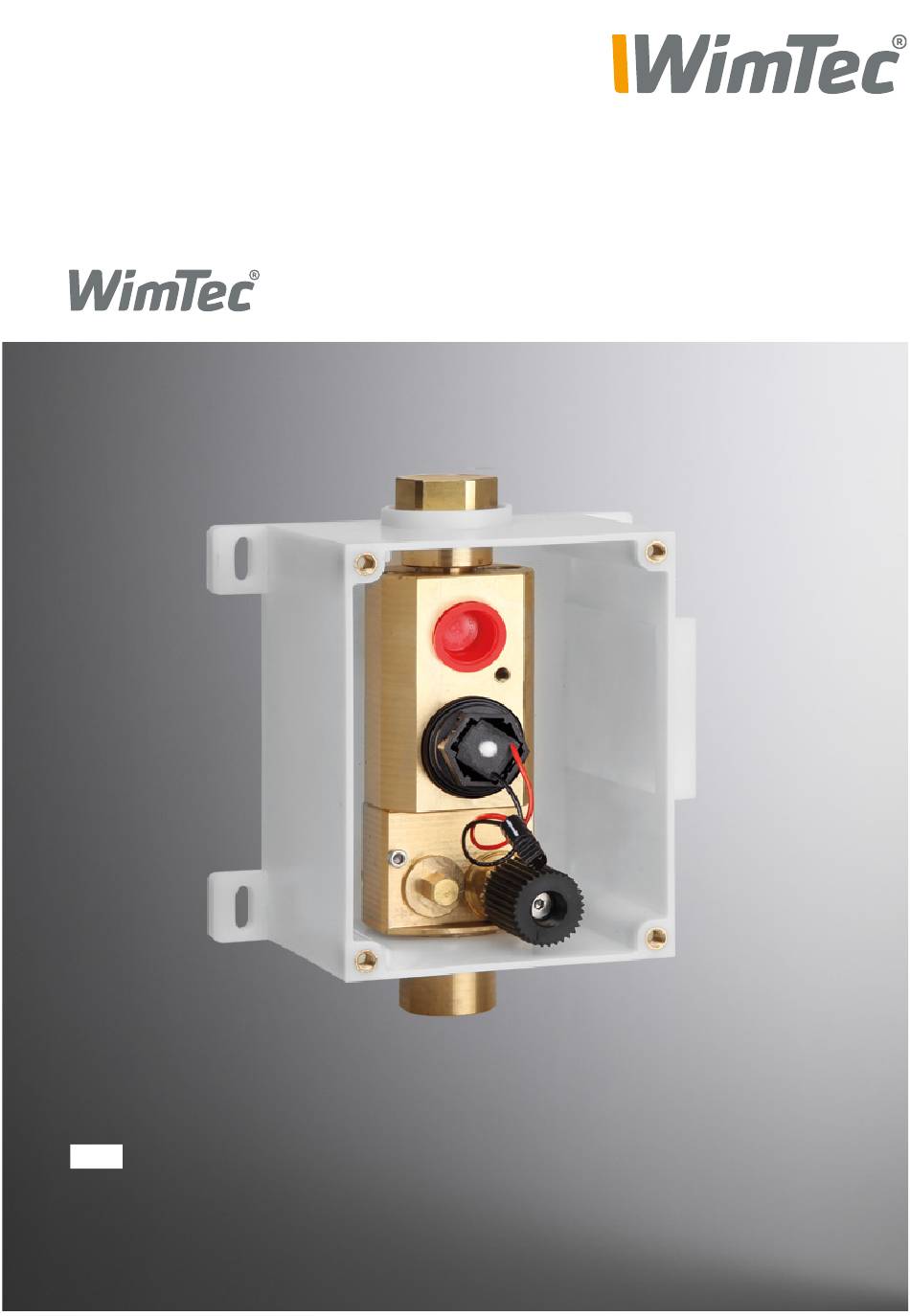

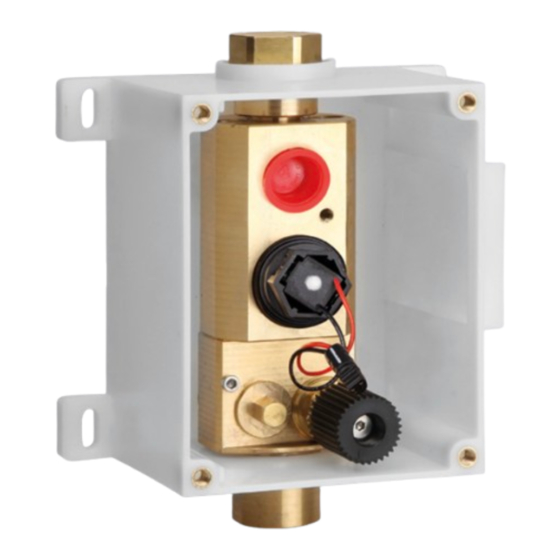

WimTec Rohbauset W5 Montageanleitung
Quicklinks
Verwandte Anleitungen für WimTec Rohbauset W5
Inhaltszusammenfassung für WimTec Rohbauset W5
- Seite 1 Rohbauset W5 Montageanleitung...
-
Seite 2: Allgemeine Hinweise
Wartung der Rückflussverhinderer ist laut Ö-Norm EN 806 Teil 5 unter www.wimtec.com. durchzuführen! Technische Daten: Betriebsspannung: WimTec UP Netzteil 230 V 50 Hz / 12 V= Art.Nr. 117 899 - Netzteil für eine Steuerung Art.Nr. 113 792 - Netzteil für bis zu 5 Steuerungen Leistungsaufnahme: max. 3,5 W Fließdruck:... - Seite 3 Rohbauset W5 Maße in mm: Fliese Mauerwerk Putz Verschluss- nippel Zulauf 25,5 G 1/2“ IG min 92 max 110 Legende: Wandauslauf Magnetventil Vorfilter und 12 V= Rückflussverhinderer Absperrventil, bei Auslieferung geschlossen Netzteil nicht in Rohbauset oder Schutzbereichen anbringen! Eingang kaltes bzw.
-
Seite 4: Bei Der Montage Zu Beachten
Der Abstand der Fliesen zum Oberkante Waschbecken recht und lotrecht ausge- Rohbauset darf max. 3 mm min. 10 cm. richtet werden! betragen! Passend für folgende WimTec Produkte: WimTec PROOF W5 – 12 V Art.Nr. Edelstahl Chrom HPL Weiß HPL Sonderdekor Standard Ausladung 185 mm... - Seite 5 Rohbauset W5 Ersatzteile & Zubehör: Beschreibung Art.Nr. Beschreibung Art.Nr. Rohbauset komplett 121 803 Vorfilter-Abdeckung 122 701 Magnetventil 231 205 Sanitäroberteil 123 562 Vorfilter 119 770 Ventiladapter 120 547 Netzteil 1-fach 117 899 O-Ring 122 695 Netzteil 5-fach 113 792...
- Seite 8 Entsorgungsinformationen finden Sie unter: www.wimtec.com/umweltschutz WimTec Sanitärprodukte GmbH p: Freidegg 50, 3325 Ferschnitz, AUSTRIA t: +43 7473 5000 f: DW - 500 e: office@wimtec.com i: www.wimtec.com...
