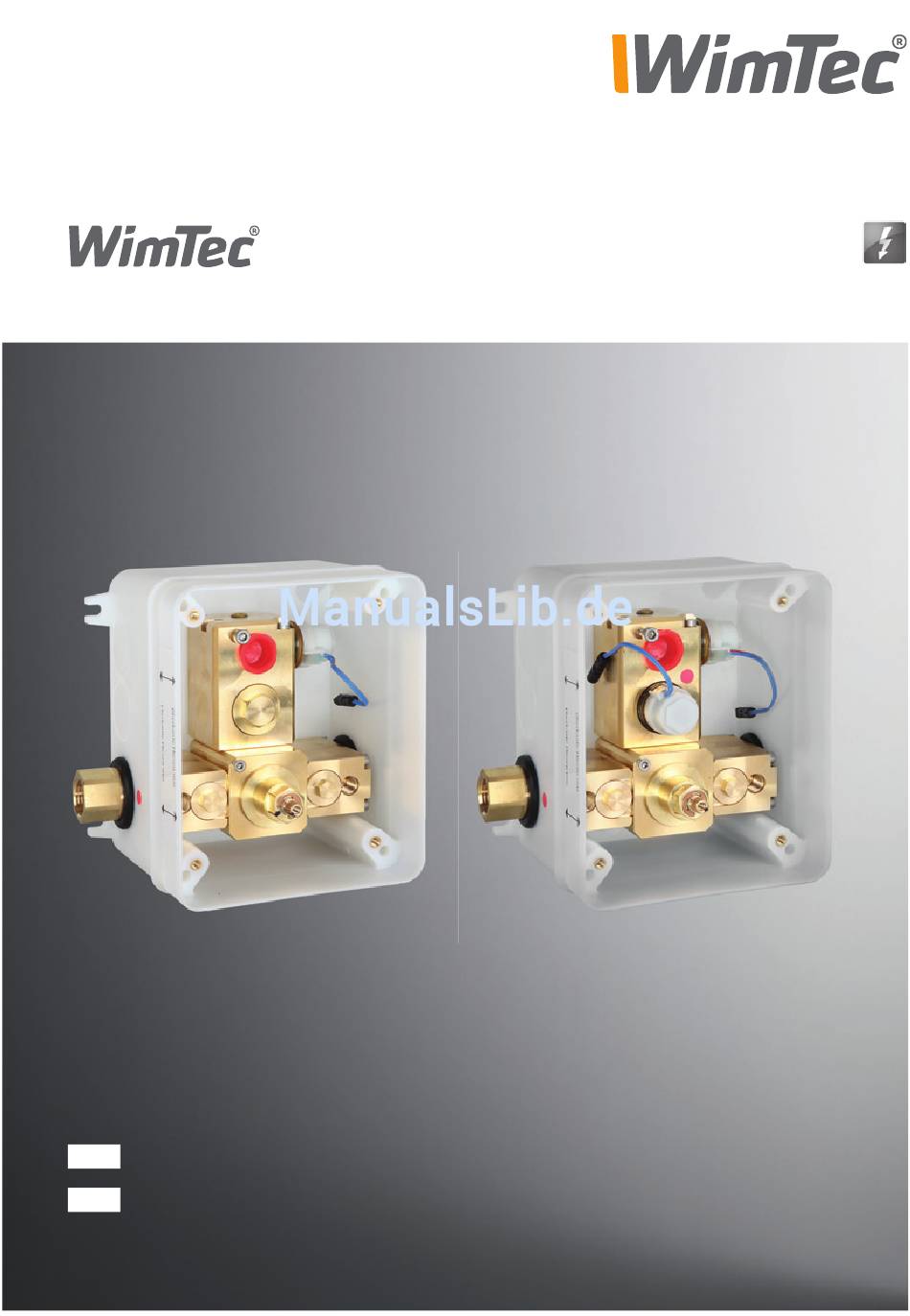

- Seite 1 Rohbauset W6 Rohbauset W6 - TD Montageanleitung Assembly instructions...
-
Seite 2: Allgemeine Hinweise

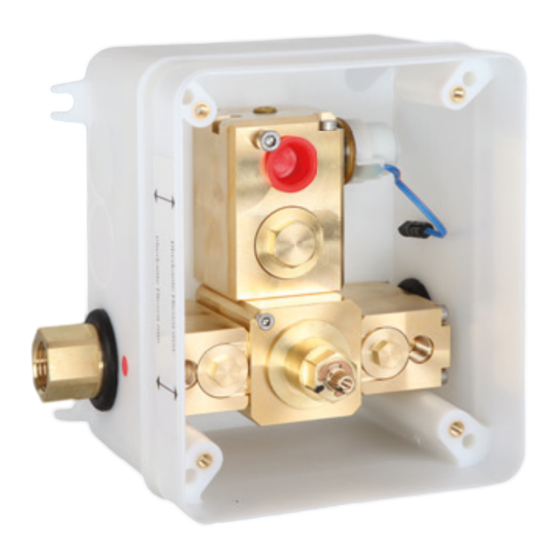

Allgemeine Hinweise: Diese Anleitung ist gültig für folgende Produkte: Art.Nr. 119 961 WimTec Rohbauset W6 Art.Nr. 119 978 WimTec Rohbauset W6 - TD Lieferumfang: Wandeinbaukasten mit 2 Absperrventilen und integrierten Schmutz- sieben mit Rückfl ussverhinderer, Thermostat mit Adapter, 1 Magnet- ventil (2 Stk. -
Seite 3: Technische Daten
0,8 MPa (8 bar) Wassertemperatur: max. 70 °C (max. 80 °C für max. 10 min) Wasserzulauf: R 1/2“ IG Maße in mm: Art.Nr. 119 961 - WimTec Rohbauset W6 Fliese Elektro Installations- Mauerwerk Putz rohr für 12 V= R 1/2“ IG R 1/2“... - Seite 4 70 °C (max. 80 °C für max. 10 min) Wasserzulauf: R 1/2“ IG Rohbauset: B/H/T: 140 x 169 x 95 - 120 mm Maße in mm: Art.Nr. 119 978 - WimTec Rohbauset W6 - TD Fliese Elektro Installations- Mauerwerk Putz rohr für 12 V= R 1/2“...
-
Seite 5: Verdrahtungsschema Für Thermische Desinfektion
Rohbauset W6 - TD + – + – + – + – 3 4 5 3 4 5 3 4 5 3 4 5 Verdrahtungsschema für thermische Desinfektion: WimTec OCEAN W6 - TD Art.Nr. 112 405, 114 645, 118 827, 118 834 Steuerleitung nur für thermische Desinfektion... -
Seite 6: Bei Der Montage Zu Beachten
Rohbauset darf max. 10 mm mind. 12 cm betragen! richtet werden! betragen! Passend für folgende WimTec Produkte: Waagrecht / Lotrecht Fliesen Abstand WimTec OCEAN W6 – 12 V: Horizontal /vertical Tile distance Glas weiß Glas schwarz Waagrecht / Lotrecht Fliesen Abstand... -
Seite 7: Ersatzteile & Zubehör
Rohbauset W6 (- TD) Ersatzteile & Zubehör: Art.Nr.: Bezeichnung 231 205 Magnetventil (1 Stk.) 113 273 W6 Kunststoff Distanzring 113 266 W6 Auslaufrohr innen 119 770 Schmutzsieb (1 Stk.) 119 794 Filterabdeckung (1 Stk.) 119 763 Absperrung (1 Stk.) 120 530... - Seite 8 Wall box with 2 shut-off valves and integrated dirt fi lters and refl ux fi lter, thermostat with adapter, 1 magnetic valve (2 magnetic valves for thermal disinfection), WimTec supply cable 3m and cover plate. Important installation notes: Provide for a fl ush-mount box for an optional power supply outside of the protected zone.
- Seite 9 0,8 MPa (8 bar) Water temperature: max. 70 °C (max. 80 °C for max. 10 min) Water inlet: R 1/2“ IG Dimensions in mm: Art.Nr. 119 961 - WimTec Flush-mount set W6 Tile Electric installation Masonry Plaster tube for 12 V= R 1/2“...
- Seite 10 0,8 MPa (8 bar) Water temperature: max. 70 °C (max. 80 °C for max. 10 min) Water inlet: R 1/2“ IG Dimensions in mm: Art.Nr. 119 961 - WimTec Flush-mount set W6 Tile Electric installation Masonry Plaster tube for 12 V= R 1/2“...
- Seite 11 Power supply, 1-connect. art. no. 117 899 3...white Power supply, 5-connect. art. no. 113 792 4...brown joint box 5...red Use WimTec power cable 3 m (part of delivery scope) Device 1 Device 2 Device 3 Device 4 + – + –...
- Seite 12 Tile distance Suitable for the following WimTec products Waagrecht / Lotrecht Fliesen Abstand Horizontal /vertical Tile distance WimTec OCEAN W6 – Non-contact wall fitting for external power suppy: Glass white Glass black Standard Spout 185 mm Art.No. 112 382 Art.No. 114 638 Spout 240 mm Art.No.
- Seite 13 Adapter for thermostat 120 547 Return flow valve (1 pc.) 119 787 Extension set f. thermostat 120 790 WimTec supply cable 3 m 113 167 (only for WimTec OCEAN W6) Power supply, 1-connect. 117 899 Power supply, 5-connect. 113 792...
- Seite 14 Flush-mount set W6 WimTec Flush-mount set...
- Seite 15 Flush-mount set W6 WimTec Flush-mount set...
- Seite 16 WIMTEC Elektronische Steuerungs- u. Meßgeräte GmbH p: A - 3325 Ferschnitz, Freidegg 50, AUSTRIA t: +43 (0) 7473 5000 f: +43 (0) 7473 5000 - 500 m: verkauf@wimtec.com i: www.wimtec.com...
