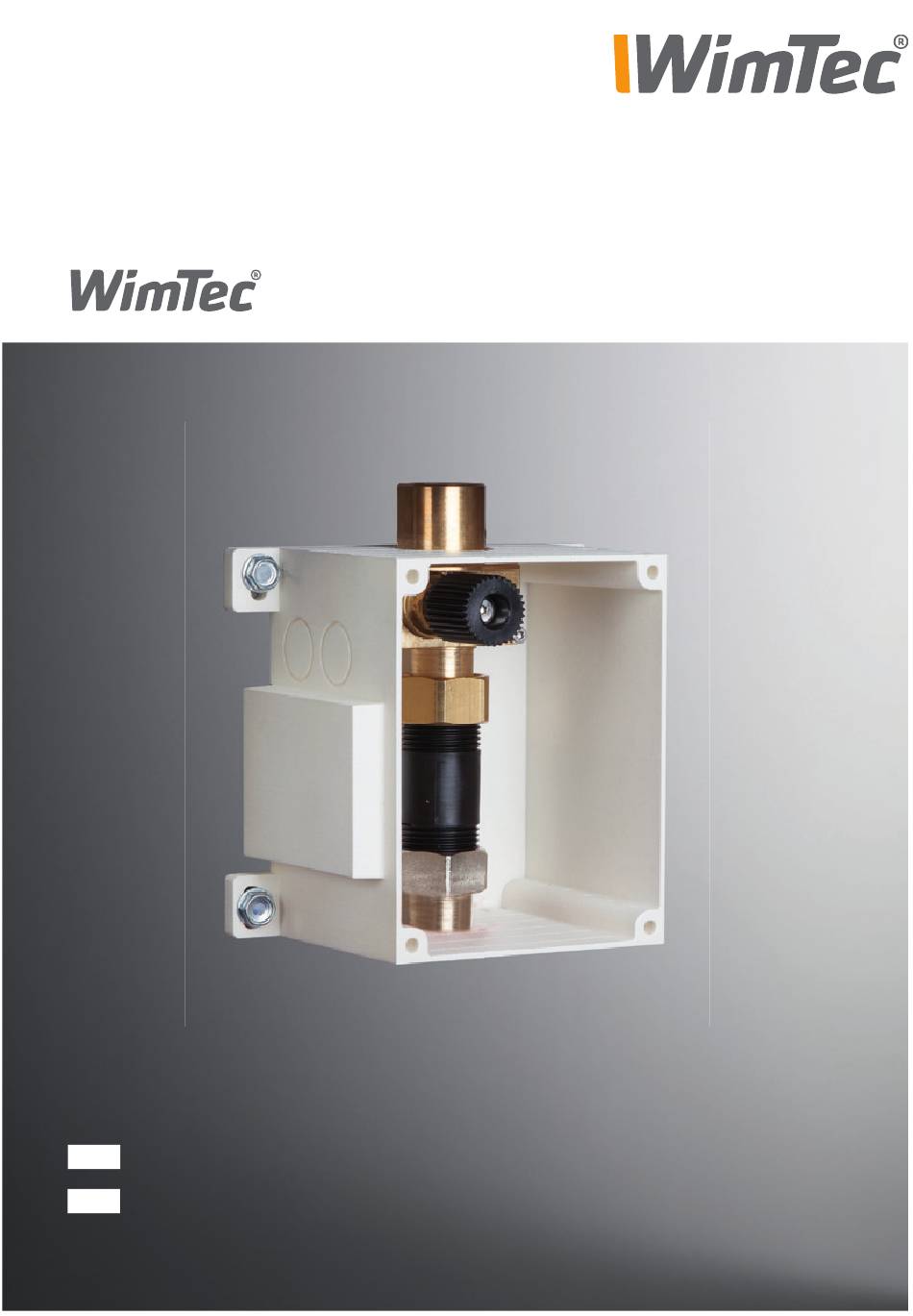

- Seite 1 Rohbauset U2 Montageanleitung Wall recess mounted box Installation instructions...
-
Seite 2: Allgemeine Hinweise
Rohbauset U2 Allgemeine Hinweise WimTec OCEAN Rohbauset passend für folgende Urinalspüler: WimTec OCEAN U8 230 V Glas weiß 109 859 Glas schwarz 114 584 WimTec OCEAN U4 230 V Glas weiß 121 094 121 131 Glas schwarz 121 087 121 124... -
Seite 3: Technische Daten
Einbaumaße in mm 25,5 Zulauf Fliese R 1/2“ IG Putz Bei 230 V Netzbetrieb Elektro-Leerverrohrung vorsehen. Spannungsversorgung: 3 x 0,75 mm - 1,5 mm Ablauf R 1/2“ AG 25,5 min. 98 max. 158 min. 1000 DN 15 WimTec Rohbauset U2... -
Seite 4: Bei Der Montage Zu Beachten
Rohbauset U2 Legende WimTec Rohbauset U2: Absperrventil Zulauf Schmutzsiebabdeckung Durchspülrohr Ablauf Bei der Montage zu beachten: max. 1 mm Waagrecht / Lotrecht: Fliesenabstand: Waagrecht / Lotrecht Fliesen Abstand Das Rohbauset muss waagrecht und Horizontal /vertical Tile distance Der Abstand der Fliesen zum Rohbau- lotrecht ausgerichtet werden! set darf max. - Seite 5 Rohbauset U2 Ersatzteile 121 629 119 770 122 695 122 701 120 547 221 053 Art.Nr.: Bezeichnung 121 629 WimTec Rohbauset U2 komplett 120 547 Ventil-Adapter 119 770 Schmutzsieb 122 695 O-Ring 122 701 Schmutzsiebabdeckung (inkl. O-Ring) 221 053 Anschlussverschraubung...
- Seite 6 Rohbauset U2 Allgemeine Hinweise WimTec Rohbauset U2...
- Seite 7 Rohbauset U2 Allgemeine Hinweise WimTec Rohbauset U2...
- Seite 8 WIMTEC Sanitärprodukte GmbH p: A - 3325 Ferschnitz, Freidegg 50, AUSTRIA t: +43 (0) 7473 5000 f: +43 (0) 7473 5000 - 500 m: verkauf@wimtec.com i: www.wimtec.com...
