DE
Rohbauset W6

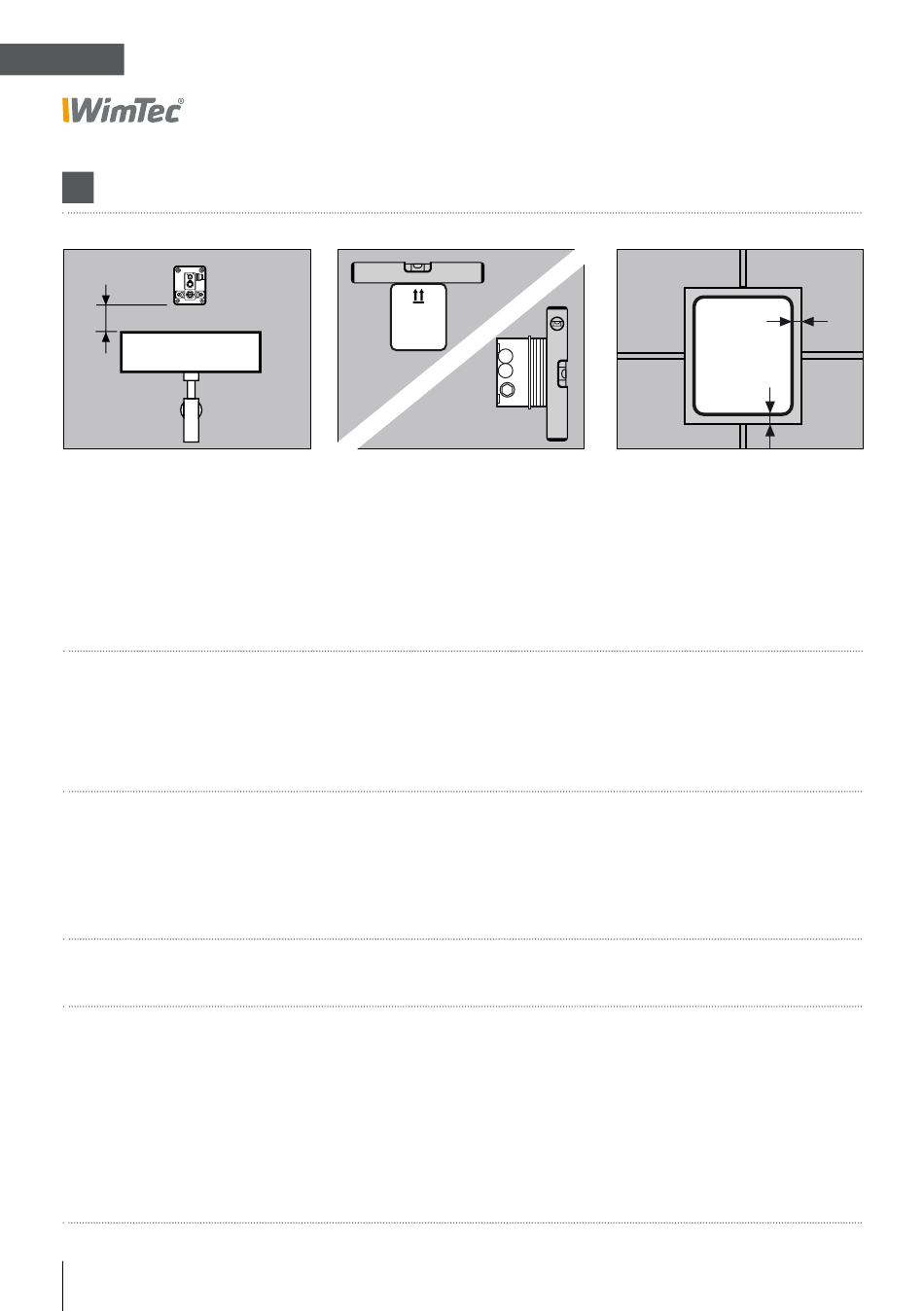

Bei der Montage zu beachten:

!
min 12 cm
Abstand zum Becken:
Unterkante Rohbauset zu
Oberkante Waschbecken muss
mind. 12 cm betragen!
Passend für folgende WimTec Produkte:
WimTec OCEAN W6 – 12 V:
Standard
WimTec PROOF W6 – 12 V:
Standard
HyPlus
HyPlus PRO
6
Waagrecht / Lotrecht:
Waagrecht / Lotrecht
Das Rohbauset muss waag-
Horizontal /vertical
recht und lotrecht ausge-
richtet werden!
Waagrecht / Lotrecht
Horizontal /vertical
Ausladung 185 mm
Ausladung 240 mm
Ausladung 185 mm
Ausladung 240 mm
Ausladung 185 mm
Ausladung 240 mm
Ausladung 185 mm
Ausladung 240 mm
Fliesenabstand:
Fliesen Abstand
Der Abstand der Fliesen zum
Tile distance
Rohbauset darf max. 10 mm
betragen!
Fliesen Abstand
Tile distance
Glas weiß
Waagrecht / Lotrecht Fliesen Abstand
Art.Nr. 112 382
Horizontal /vertical Tile distance
Art.Nr. 118 803
Edelstahl
Art.Nr. 128 109
Art.Nr. 128 123
Art.Nr. 128 185
Art.Nr. 128 208
Art.Nr. 128 222
Art.Nr. 128 246
max. 10 mm
Glas schwarz
Art.Nr. 114 638
Art.Nr. 118 810
Chrom
Art.Nr. 128 116
Art.Nr. 128 130
Art.Nr. 128 192
Art.Nr. 128 215
Art.Nr. 128 239
Art.Nr. 128 253
