WimTec Rohbauset W6 Montageanleitung

Vorschau ausblenden Andere Handbücher für Rohbauset W6:
1
2
3
4
5
6
7
8

Quicklinks

Diese Anleitung herunterladen
Montageanleitung
Montageanleitung
DE
DE
Rohbauset W6
loading

Verwandte Anleitungen für WimTec Rohbauset W6

Inhaltszusammenfassung für WimTec Rohbauset W6

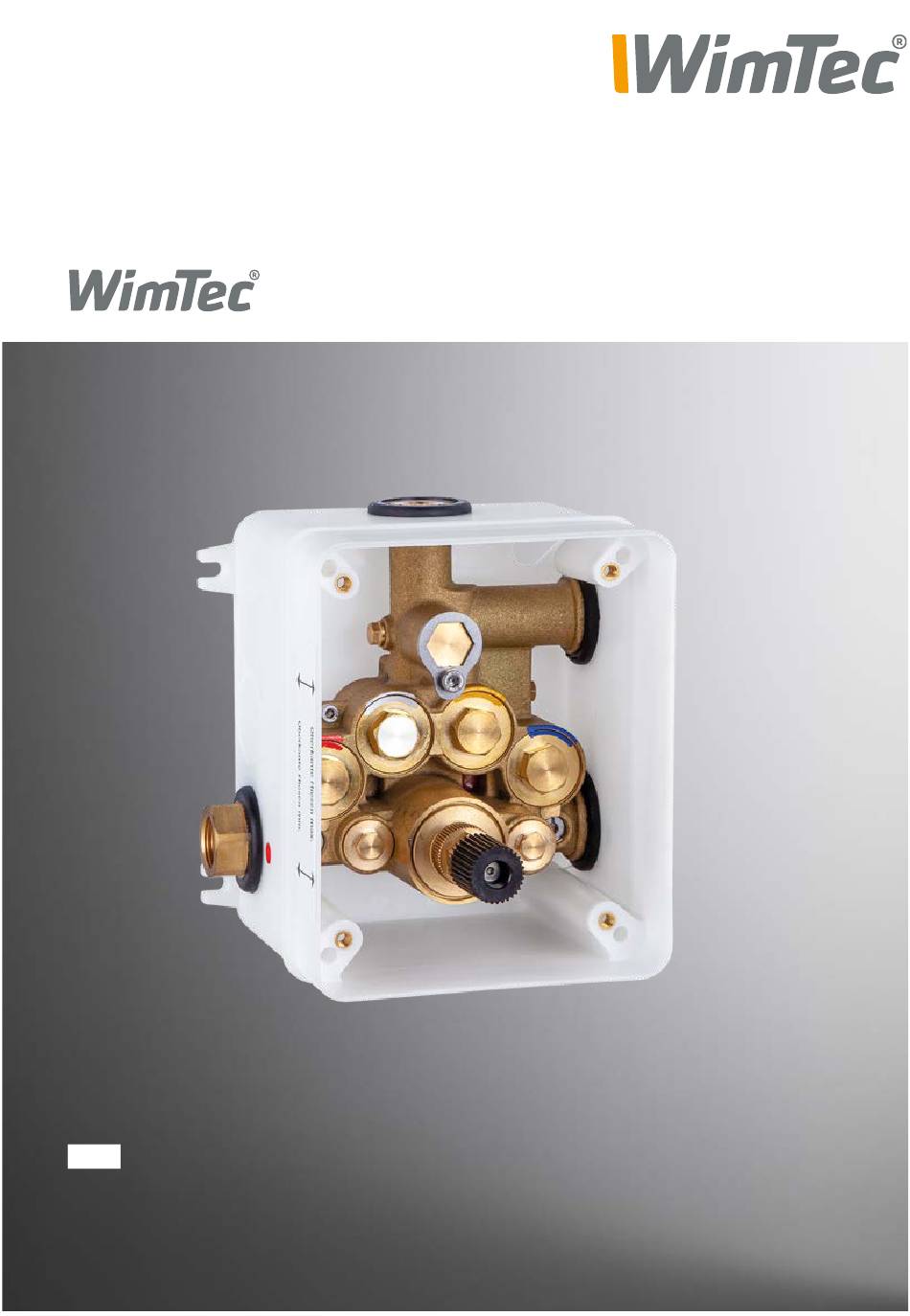

  • Seite 1 Rohbauset W6 Montageanleitung Montageanleitung...

  • Seite 2: Allgemeine Hinweise

    Rohbauset W6 Allgemeine Hinweise: Diese Anleitung ist gültig für folgende Produkte: Art.Nr. 128 093 WimTec Rohbauset W6 Lieferumfang: Wandeinbaukasten mit Absperrventilen und integriertem Vorfilter mit Rückflussverhinderer, Thermostat mit Adapter und Putzdeckel (ohne UP-Netzteil). Wichtige Installationshinweise: UP-Dose für optionales Netzteil außerhalb des eventuellen Schutzbe- reichs vorsehen.

  • Seite 3: Technische Daten

    Rohbauset W6 Technische Daten: Betriebsspannung: WimTec UP Netzteil 230 V 50 Hz / 12 V= Art.Nr. 117 899 - Netzteil für eine Steuerung Art.Nr. 113 792 - Netzteil für bis zu 5 Steuerungen Leistungsaufnahme: max. 3,5 W Fließdruck: 0,5 - 5 bar Durchflussmenge: ca.
  • Seite 4 Magnetventil für gezielte Warmwasser- Spülung (thermische Desinfektion) (nur bei WimTec PROOF W6 - HyPlus PRO) Magnetventil für gezielte Kaltwasser-Spülung (nur bei WimTec PROOF W6 - HyPlus PRO ) Absperrventil (bei Auslieferung geschlossen) Schmutzsieb und Rückflussverhinderer Thermostat Temperatur-Sensor (nur bei WimTec PROOF W6 - HyPlus PRO)
  • Seite 5 1 2 3 4 5 6 1 2 3 4 5 6 1 2 3 4 5 6 Rohbauset W6 Bus-Verkabelung WimTec PROOF W6 HyPlus | WimTec PROOF W6 HyPlus PRO Variante 1: Schlüsselschalter für eine Funktion WimTec Bus-Steuerleitung Eingang Control 1 2 x 1,5 mm , LIYCY, YSLCY-OZ oder ähnliche Kabel...

  • Seite 6: Bei Der Montage Zu Beachten

    Druck ist bis zur Abgabestelle anliegend. Achtung: Abgabestelle muss abgedichtet sein! Waagrecht / Lotrecht Fliesen Abstand Horizontal /vertical Tile distance Passend für folgende WimTec Produkte: WimTec PROOF W6 – 12 V Art.Nr. Edelstahl Chrom HPL Weiß HPL Sonderdekor Standard Ausladung 185 mm...
  • Seite 7 Rohbauset W6 Ersatzteile Beschreibung Art.Nr. Magnetventil (1 Stk.) 128 833 Rückflussverhinderer und Vorfilter Set Kaltwasser 131 130 Thermostat komplett 131 154 Adapter für Thermostat 120 547 Rückflussverhinderer und Vorfilter Set Warmwasser 131 147 Schmutzfilter (1 Stk.) 119 770 Verschlussstopfen offen...
  • Seite 8 Entsorgungsinformationen finden Sie unter: www.wimtec.com/umweltschutz WimTec Sanitärprodukte GmbH p: Freidegg 50, 3325 Ferschnitz, AUSTRIA t: +43 7473 5000 f: DW - 500 e: office@wimtec.com i: www.wimtec.com...
