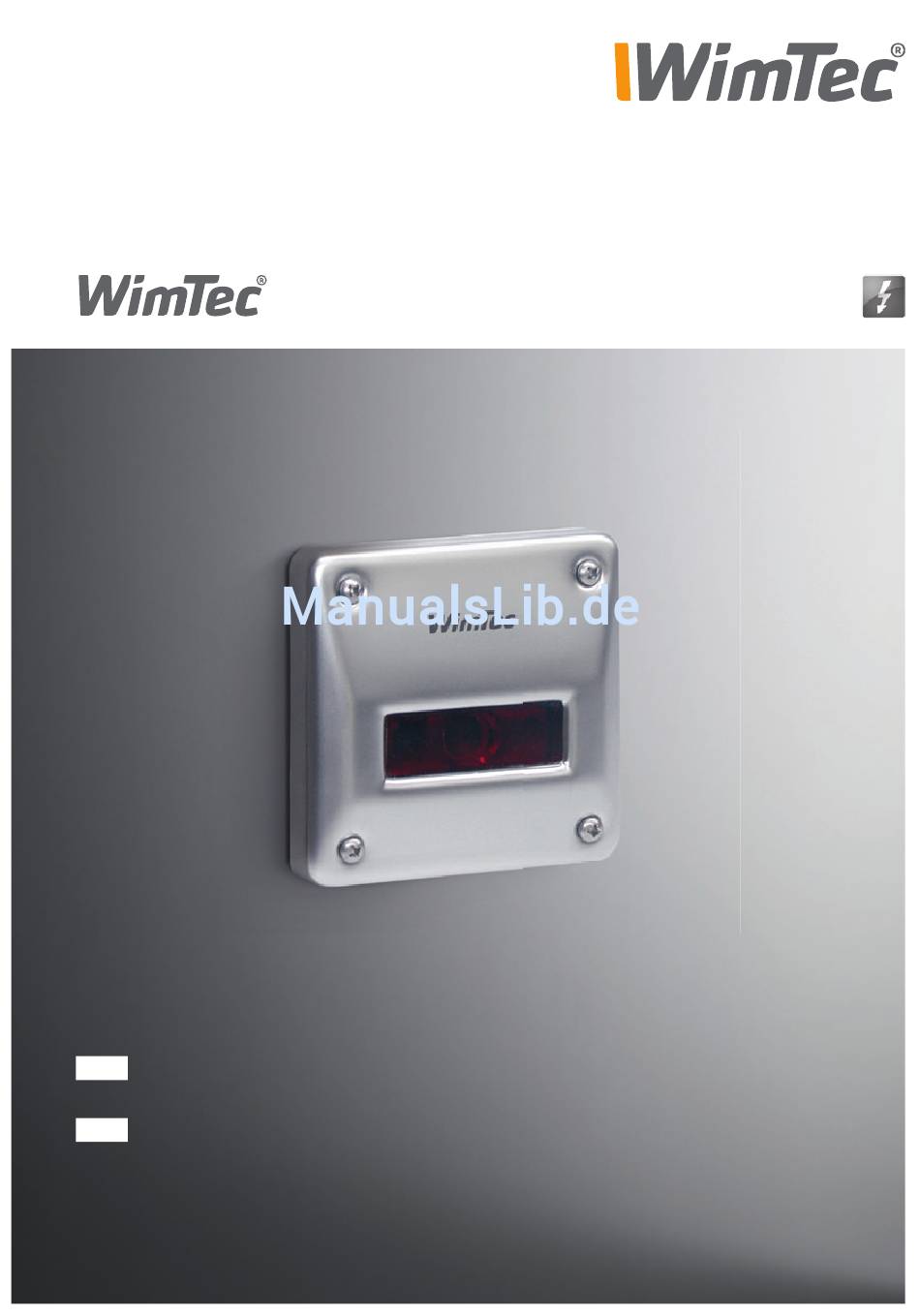

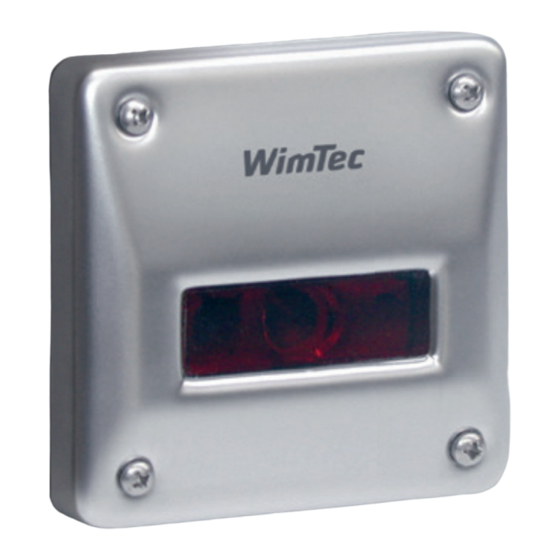

- Seite 1 Montageanleitung Installation instructions...
-
Seite 2: Allgemeine Hinweise
Allgemeine Hinweise Gratulation zum Kauf Ihrer Urinalsteuerung WimTec R24. Damit Sie jahrelange Freude mit dieser hochwertigen Armatur haben, empfehlen wir Ihnen folgende Punkte bei der Reinigung und Pflege zu beachten: milde, seifenhaltige Reinigungsmittel verwenden keine kratzenden, scheuernden, säurehaltigen oder nano-versiegelnde Reinigungs- oder Desinfektionsmittel... -
Seite 3: Technische Daten
Technische Daten WimTec MULTI 2 - 230 V: Betriebsspannung: 230 V 50 Hz Leistungsaufnahme: ca. 3 VA (Spitze ca. 12 VA) Schaltausgang: 230 V / 100 VA Hauptspülung: von 1 s bis 10 s Mindestraumhelligkeit: 100 Lux (bei R224) Abmessungen:... -
Seite 4: Montage
Vorderkante putzeben ist. Vor- und Nachspülung: Um eine Vor- und Nachspülung der Urinale auszulösen, muss der WimTec R24 Sensor ca. 70 cm vor der Urinalwand montiert werden. Dadurch wir die Sensorlinie beim Herantreten (Vorspülung) und beim Wegtreten (Nachspülung) durchschritten und es wird jeweils eine Spülung ausgelöst. - Seite 5 Mit dem Drehregler kann die Spülzeit stufenlos von 1 Sekunde (rechter Anschlag) bis 10 Sekunden (linker Anschlag) eingestellt werden. ACHTUNG beim Funktionstest beachten: Die Steuerung löst in den ersten 30 sek. nach Inbetriebnahme keine Spülung aus. Berührungsloe Urinalsteuerung WimTec R24...
- Seite 6 Funktion WimTec R24 wurde zum Einsatz unter widrigsten Umgebungslichtverhältnissen konzipiert. Die Steuerung sendet Infrarotlicht aus, welches von dem Reflektor zurückgelenkt wird. Die Montage kann wahlweise zwischen 50 und 70 cm vor der Urinalwand erfolgen. Bei 70 cm wird beim Herantreten an die Urinale bzw. Urinalwand der Infrarotstrahl des Gerätes unterbrochen und die Vorspülung eingeleitet.
- Seite 7 224 023 191 110 210 002 Art.Nr.: Bezeichnung 200 003 Wandeinbaukasten 121 100 Frontplatte mit integrierter Elektronik, chrom 224 023 Reflektor 210 002 WimTec R24 Schraubensatz (Standard) 191 103 Armaturenset AS 3/4“, chrom 191 110 Ventileinheit 1/2“ Berührungsloe Urinalsteuerung WimTec R24...
- Seite 8 WIMTEC Sanitärprodukte GmbH p: A - 3325 Ferschnitz, Freidegg 50, AUSTRIA t: +43 (0) 7473 5000 f: +43 (0) 7473 5000 - 500 m: verkauf@wimtec.com i: www.wimtec.com...
