4.3

Anschluss Messeinheit

Achtung!
• Gerät nicht unter Betriebsspannung installieren bzw. verdrahten. Ein Nichtbeachten kann zur
Zerstörung von Teilen der Elektronik führen.
• Ist das Gerät nicht durch die Montage des Gehäuses geerdet, wird eine Erdung über eine der
Erdungsschrauben empfohlen.
4.3.1

Anschluss HART

Hinweis!
®
Ist der HART -Kommunikationswiderstand nicht im Speisegerät eingebaut, muss notwendiger-
weise ein Kommunikationswiderstand von 250 Ω in die 2-Draht-Leitung eingebaut werden.
Beachten Sie für den Anschluss auch die von der HART
benen Dokumentationen, speziell HCF LIT 20: "HART, eine technische Übersicht".
Anschlussmöglichkeit mit E+H Speisegerät RN 221N
®

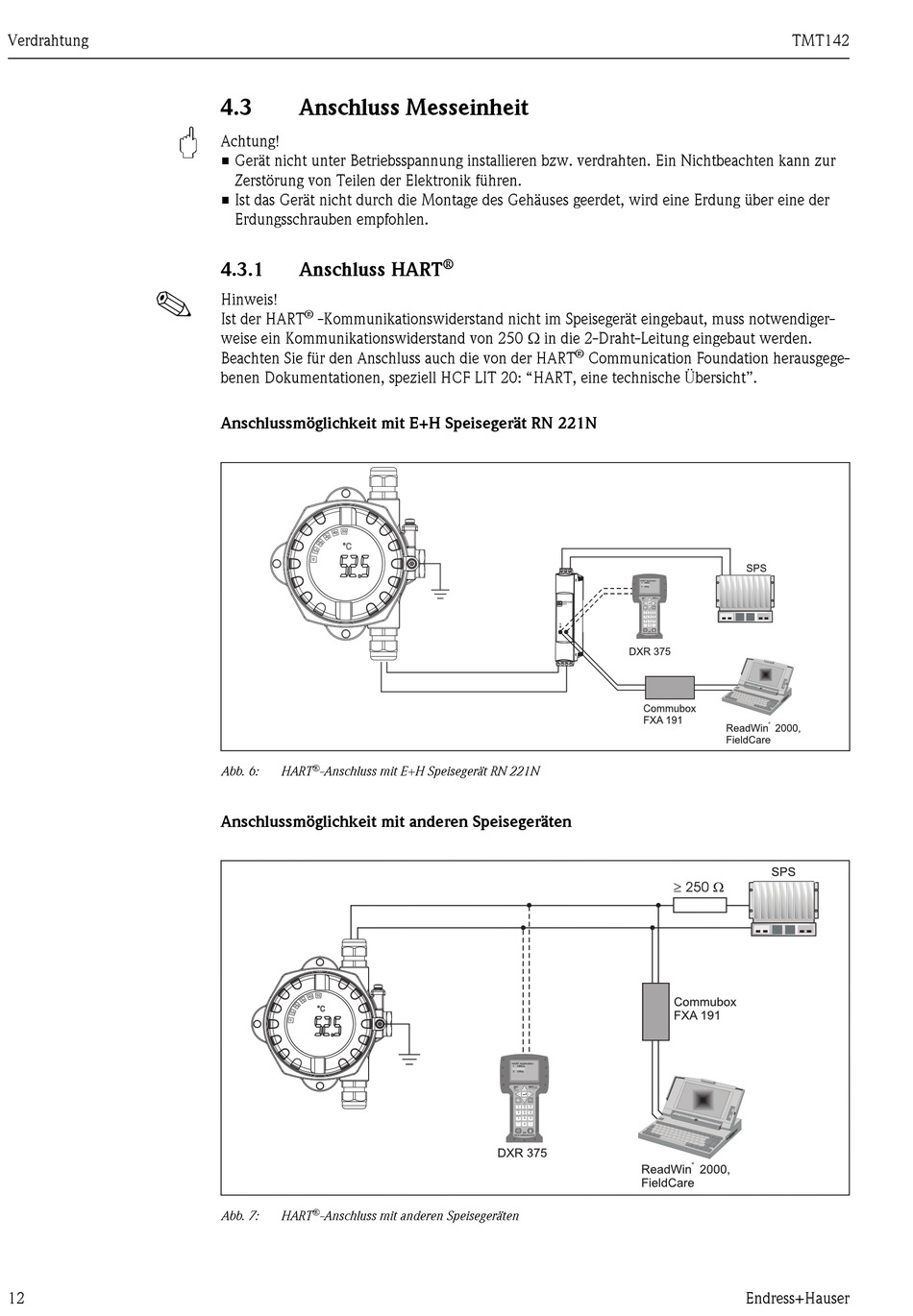

Abb. 6: HART -Anschluss mit E+H Speisegerät RN 221N
Anschlussmöglichkeit mit anderen Speisegeräten
®
Abb. 7: HART -Anschluss mit anderen Speisegeräten
®
®
Communication Foundation herausgege-
TMT142
