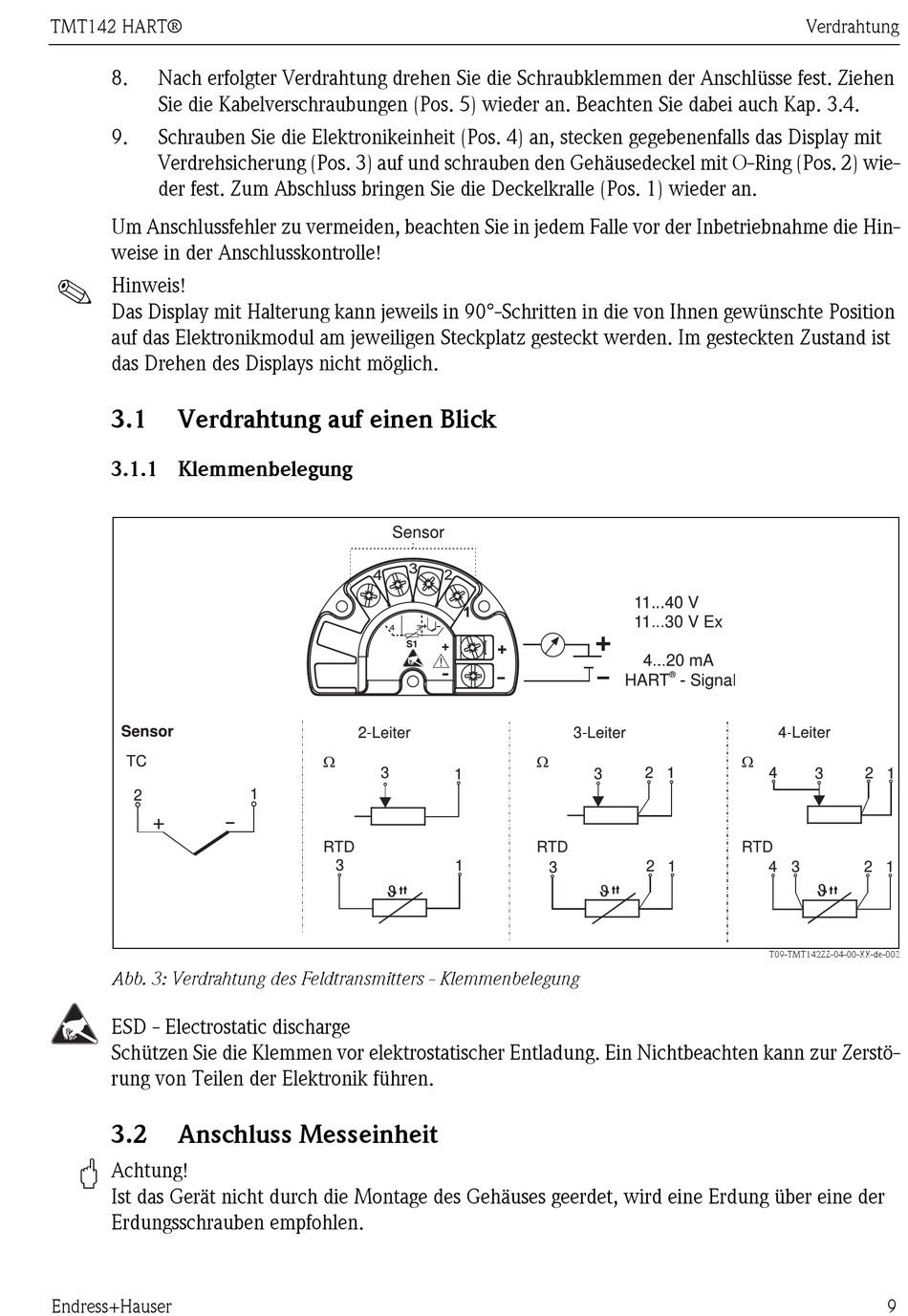

TMT142 HART®
8.
Nach erfolgter Verdrahtung drehen Sie die Schraubklemmen der Anschlüsse fest. Ziehen
Sie die Kabelverschraubungen (Pos. 5) wieder an. Beachten Sie dabei auch Kap. 3.4.
9.
Schrauben Sie die Elektronikeinheit (Pos. 4) an, stecken gegebenenfalls das Display mit
Verdrehsicherung (Pos. 3) auf und schrauben den Gehäusedeckel mit O-Ring (Pos. 2) wie-
der fest. Zum Abschluss bringen Sie die Deckelkralle (Pos. 1) wieder an.
Um Anschlussfehler zu vermeiden, beachten Sie in jedem Falle vor der Inbetriebnahme die Hin-
weise in der Anschlusskontrolle!
!
Hinweis!
Das Display mit Halterung kann jeweils in 90°-Schritten in die von Ihnen gewünschte Position
auf das Elektronikmodul am jeweiligen Steckplatz gesteckt werden. Im gesteckten Zustand ist
das Drehen des Displays nicht möglich.
3.1
Verdrahtung auf einen Blick
3.1.1 Klemmenbelegung
Abb. 3: Verdrahtung des Feldtransmitters - Klemmenbelegung
ESD - Electrostatic discharge
Schützen Sie die Klemmen vor elektrostatischer Entladung. Ein Nichtbeachten kann zur Zerstö-
rung von Teilen der Elektronik führen.
3.2
Anschluss Messeinheit
"
Achtung!
Ist das Gerät nicht durch die Montage des Gehäuses geerdet, wird eine Erdung über eine der
Erdungsschrauben empfohlen.
Endress+Hauser
Verdrahtung
T09-TMT142ZZ-04-00-XX-de-003
9
