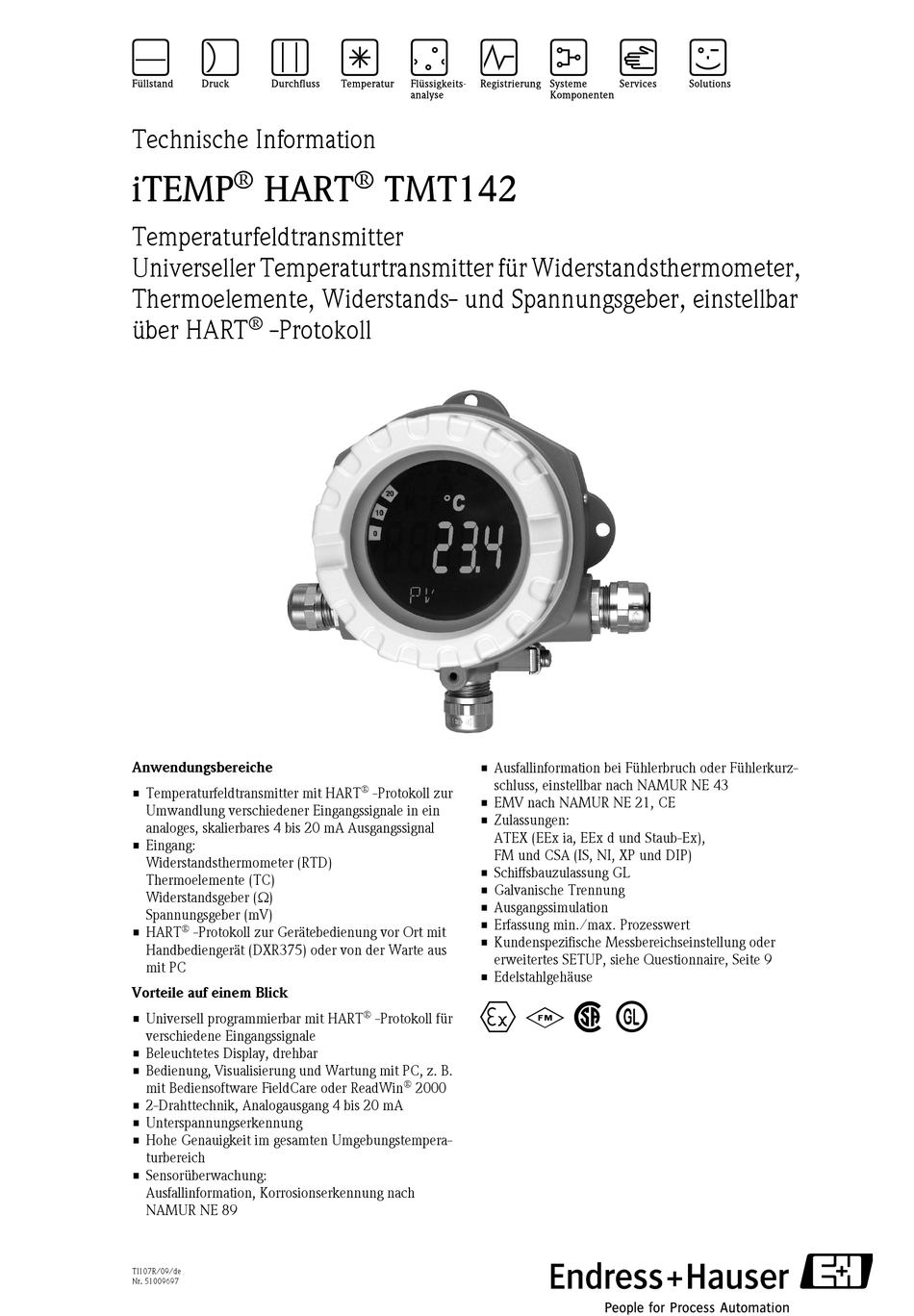

Technische Information
®
iTEMP
HART
Temperaturfeldtransmitter
Universeller Temperaturtransmitter für Widerstandsthermometer,
Thermoelemente, Widerstands- und Spannungsgeber, einstellbar
®
über HART
-Protokoll
Anwendungsbereiche
• Temperaturfeldtransmitter mit HART
Umwandlung verschiedener Eingangssignale in ein
analoges, skalierbares 4 bis 20 mA Ausgangssignal
• Eingang:
Widerstandsthermometer (RTD)
Thermoelemente (TC)
Widerstandsgeber (Ω)
Spannungsgeber (mV)
®
• HART
-Protokoll zur Gerätebedienung vor Ort mit
Handbediengerät (DXR375) oder von der Warte aus
mit PC
Vorteile auf einem Blick
• Universell programmierbar mit HART
verschiedene Eingangssignale
• Beleuchtetes Display, drehbar
• Bedienung, Visualisierung und Wartung mit PC, z. B.
mit Bediensoftware FieldCare oder ReadWin
• 2-Drahttechnik, Analogausgang 4 bis 20 mA
• Unterspannungserkennung
• Hohe Genauigkeit im gesamten Umgebungstempera-
turbereich
• Sensorüberwachung:
Ausfallinformation, Korrosionserkennung nach
NAMUR NE 89
TI107R/09/de
Nr. 51009697
®
TMT142
• Ausfallinformation bei Fühlerbruch oder Fühlerkurz-
schluss, einstellbar nach NAMUR NE 43
®
-Protokoll zur
• EMV nach NAMUR NE 21, CE
• Zulassungen:
ATEX (EEx ia, EEx d und Staub-Ex),
FM und CSA (IS, NI, XP und DIP)
• Schiffsbauzulassung GL
• Galvanische Trennung
• Ausgangssimulation
• Erfassung min./max. Prozesswert
• Kundenspezifische Messbereichseinstellung oder
erweitertes SETUP, siehe Questionnaire, Seite 9
• Edelstahlgehäuse
0
2
®
-Protokoll für
®
2000
1 Ó
