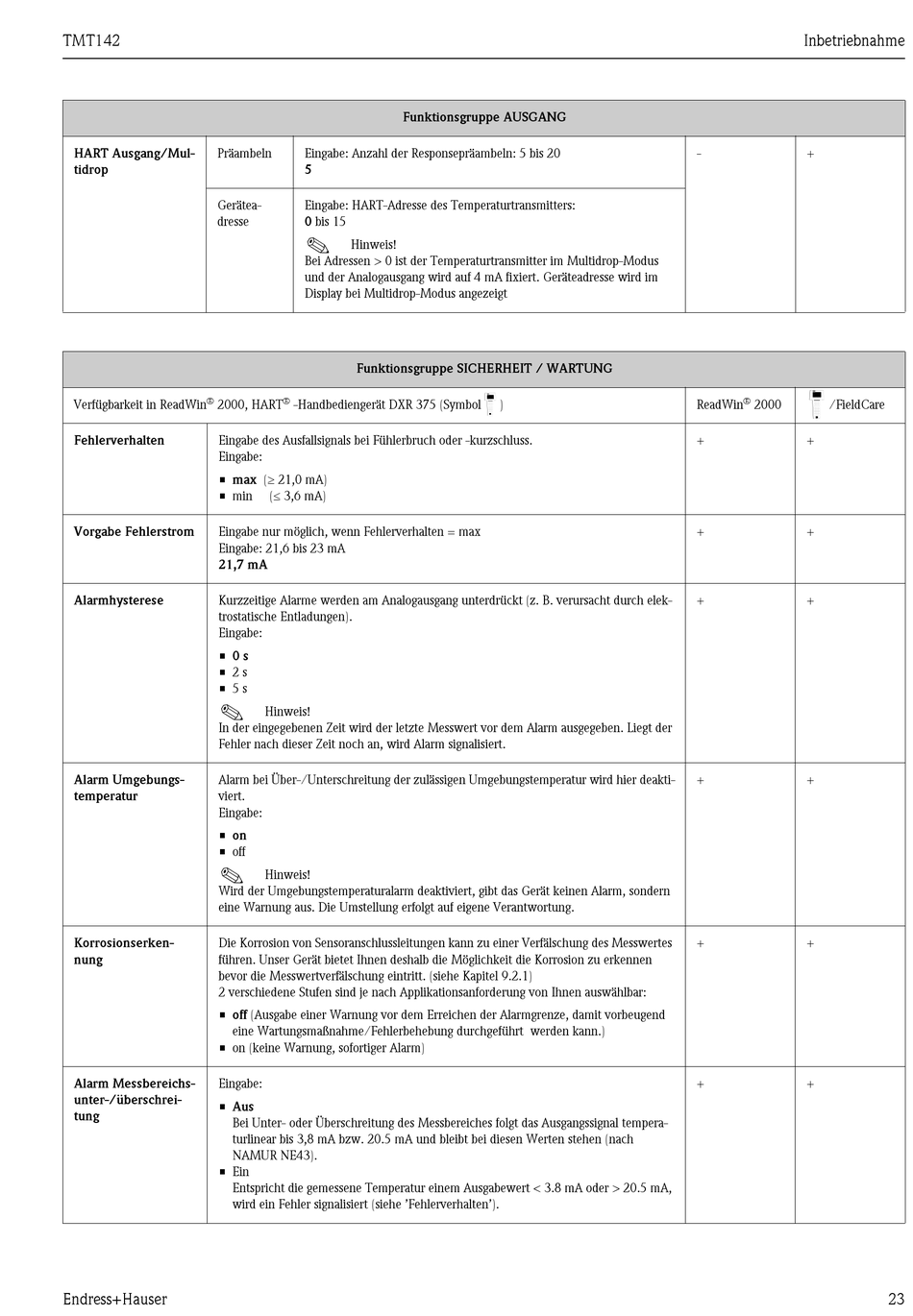

Endress+Hauser iTEMP HART TMT 142 Bedienungsanleitung Seite 23

TMT142
HART Ausgang/Mul- Präambeln
tidrop
Gerätea-
dresse
®
Verfügbarkeit in ReadWin 2000, HART
Fehlerverhalten Eingabe des Ausfallsignals bei Fühlerbruch oder -kurzschluss.
Eingabe:
• max (≥ 21,0 mA)
• min
Vorgabe Fehlerstrom Eingabe nur möglich, wenn Fehlerverhalten = max
Eingabe: 21,6 bis 23 mA
21,7 mA
Alarmhysterese Kurzzeitige Alarme werden am Analogausgang unterdrückt (z. B. verursacht durch elek-
trostatische Entladungen).
Eingabe:
• 0 s
• 2 s
• 5 s
!
In der eingegebenen Zeit wird der letzte Messwert vor dem Alarm ausgegeben. Liegt der
Fehler nach dieser Zeit noch an, wird Alarm signalisiert.
Alarm Umgebungs- Alarm bei Über-/Unterschreitung der zulässigen Umgebungstemperatur wird hier deakti-
temperatur viert.
Eingabe:
• on
• off
!
Wird der Umgebungstemperaturalarm deaktiviert, gibt das Gerät keinen Alarm, sondern
eine Warnung aus. Die Umstellung erfolgt auf eigene Verantwortung.
Korrosionserken- Die Korrosion von Sensoranschlussleitungen kann zu einer Verfälschung des Messwertes
nung führen. Unser Gerät bietet Ihnen deshalb die Möglichkeit die Korrosion zu erkennen
bevor die Messwertverfälschung eintritt. (siehe Kapitel 9.2.1)
2 verschiedene Stufen sind je nach Applikationsanforderung von Ihnen auswählbar:
• off (Ausgabe einer Warnung vor dem Erreichen der Alarmgrenze, damit vorbeugend
eine Wartungsmaßnahme/Fehlerbehebung durchgeführt werden kann.)
• on (keine Warnung, sofortiger Alarm)
Alarm Messbereichs- Eingabe:
unter-/überschrei-
• Aus
tung
Bei Unter- oder Überschreitung des Messbereiches folgt das Ausgangssignal tempera-
turlinear bis 3,8 mA bzw. 20.5 mA und bleibt bei diesen Werten stehen (nach
NAMUR NE43).
• Ein
Entspricht die gemessene Temperatur einem Ausgabewert < 3.8 mA oder > 20.5 mA,
wird ein Fehler signalisiert (siehe 'Fehlerverhalten').
Endress+Hauser
Funktionsgruppe AUSGANG
Eingabe: Anzahl der Responsepräambeln: 5 bis 20
5
Eingabe: HART-Adresse des Temperaturtransmitters:
0 bis 15
!
Hinweis!
Bei Adressen > 0 ist der Temperaturtransmitter im Multidrop-Modus
und der Analogausgang wird auf 4 mA fixiert. Geräteadresse wird im
Display bei Multidrop-Modus angezeigt
Funktionsgruppe SICHERHEIT / WARTUNG
®
-Handbediengerät DXR 375 (Symbol
(≤ 3,6 mA)
Hinweis!
Hinweis!
7
)
Inbetriebnahme
- +
7
®
ReadWin 2000 /FieldCare
+ +
+ +
+ +
+ +
+ +
+ +
23
