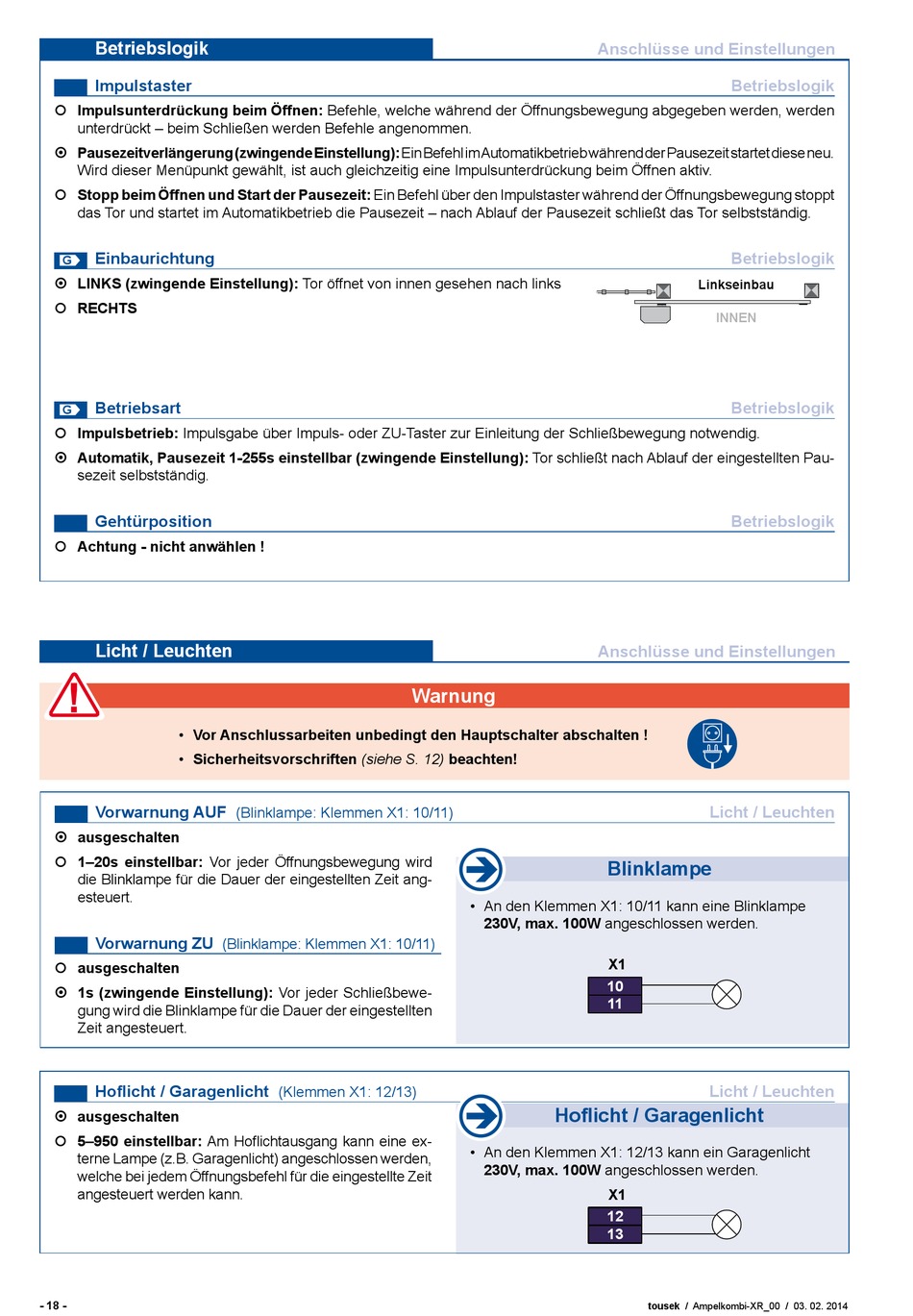

Betriebslogik

Impulstaster

 Impulsunterdrückung beim Öffnen: Befehle, welche während der Öffnungsbewegung abgegeben werden, werden
unterdrückt – beim Schließen werden Befehle angenommen.
 Pausezeitverlängerung (zwingende Einstellung): Ein Befehl im Automatikbetrieb während der Pausezeit startet diese neu.
Wird dieser Menüpunkt gewählt, ist auch gleichzeitig eine Impulsunterdrückung beim Öffnen aktiv.
 Stopp beim Öffnen und Start der Pausezeit: Ein Befehl über den Impulstaster während der Öffnungsbewegung stoppt
das Tor und startet im Automatikbetrieb die Pausezeit – nach Ablauf der Pausezeit schließt das Tor selbstständig.

Einbaurichtung

G
 LINKS (zwingende Einstellung): Tor öffnet von innen gesehen nach links
 RECHTS

Betriebsart

G
 Impulsbetrieb: Impulsgabe über Impuls- oder ZU-Taster zur Einleitung der Schließbewegung notwendig.
 Automatik, Pausezeit 1-255s einstellbar (zwingende Einstellung): Tor schließt nach Ablauf der eingestellten Pau-
sezeit selbstständig.
Gehtürposition
 Achtung - nicht anwählen !

Licht / Leuchten

• Vor Anschlussarbeiten unbedingt den Hauptschalter abschalten !
• Sicherheitsvorschriften (siehe S. 12) beachten!
Vorwarnung AUF
 ausgeschalten
 1–20s einstellbar: Vor jeder Öffnungsbewegung wird
die Blinklampe für die Dauer der eingestellten Zeit ang-
esteuert.
Vorwarnung ZU
 ausgeschalten
 1s (zwingende Einstellung): Vor jeder Schließbewe-
gung wird die Blinklampe für die Dauer der einge stellten
Zeit angesteuert.
Hoflicht / Garagenlicht
 ausgeschalten
 5–950 einstellbar: Am Hoflichtausgang kann eine ex-
terne Lampe (z.B. Garagenlicht) angeschlossen werden,
welche bei jedem Öffnungsbefehl für die eingestellte Zeit
angesteuert werden kann.
- 18 -
(Blinklampe: Klemmen X1: 10/11)
(Blinklampe: Klemmen X1: 10/11)
(Klemmen X1: 12/13)
Warnung
• An den Klemmen X1: 10/11 kann eine Blinklampe
230V, max. 100W angeschlossen werden.
Hoflicht / Garagenlicht
• An den Klemmen X1: 12/13 kann ein Garagenlicht
230V, max. 100W angeschlossen werden.
Anschlüsse und Einstellungen
Betriebslogik
Betriebslogik
Linkseinbau
INNEN
Betriebslogik
Betriebslogik
Anschlüsse und Einstellungen
Licht / Leuchten
Blinklampe
X1
10
11
Licht / Leuchten
X1
12
13
