2. Steuerungskasten - Übersicht
• Alle Verdrahtungsarbeiten zwischen der Ampelsteuerung und der betreffenden Antriebssteuerung erfolgen
bereits werksseitig.
• Zur Durchführung der Anschlüsse und Einstellungen verwenden Sie bitte die Stromlaufpläne unter Pkt. 2a, 2b.
• Beachten Sie dabei, dass Anschlussarbeiten ausschließlich an der Klemmleiste X1 durchzuführen sind.
Die Antriebssteuerung ist intern mit dieser Klemmleiste X1 verbunden - Die Klemmennummerierung der Antriebs-
steuerung ist mit der von X1 ident.

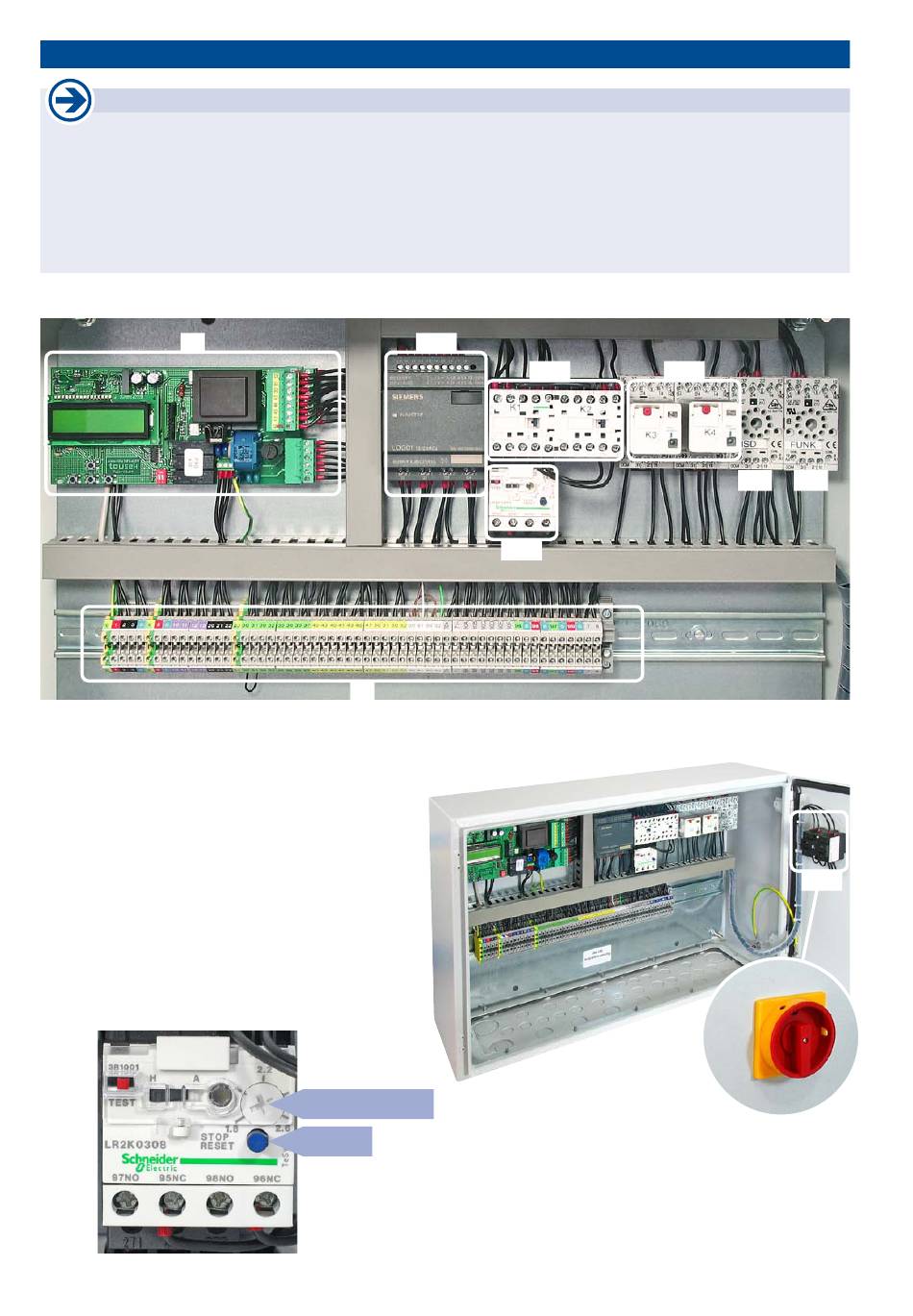

z.B. Schiebetorsteuerung PULL XR 400 mit Ampelsteuerung
ST
Komponenten:
ST entsprechende Antriebssteuerung (PULL XR,
PULL XR 400)
AS Ampelsteuerung mit 2 Relais (AR) zum Ansteuern der
beiden Rot/Grün Ampeln (innen, aussen)
ISD Steckplatz für Induktionsschleifendetektor
FU Steckplatz für Funkempfänger
X1 Klemmleiste des Steuerungskastens
H Hauptschalter
zusätzliche Komponenten für Steuerung PULL XR 400:
WK Wendeschützkombination zur Änderung der
Motordrehrichtung von 400V Antrieben
F1 Thermoblock (Überlastungsschutz) mit einstellbarer
Stromstärke und Resettaste zum Rückstellen des
Motorschutzrelais nach einer Auslösung
(Reset erst nach behobener Störung !)
- 6 -
Wichtig
AS
X1
Stromeinstellung
Reset
Steuerungskasten (H X B X T): 380 x 600 x 210mm
WK AR
F1
tousek / Ampelkombi-XR_00 / 03. 02. 2014
Ampelsteuerung
ISD FU
H
