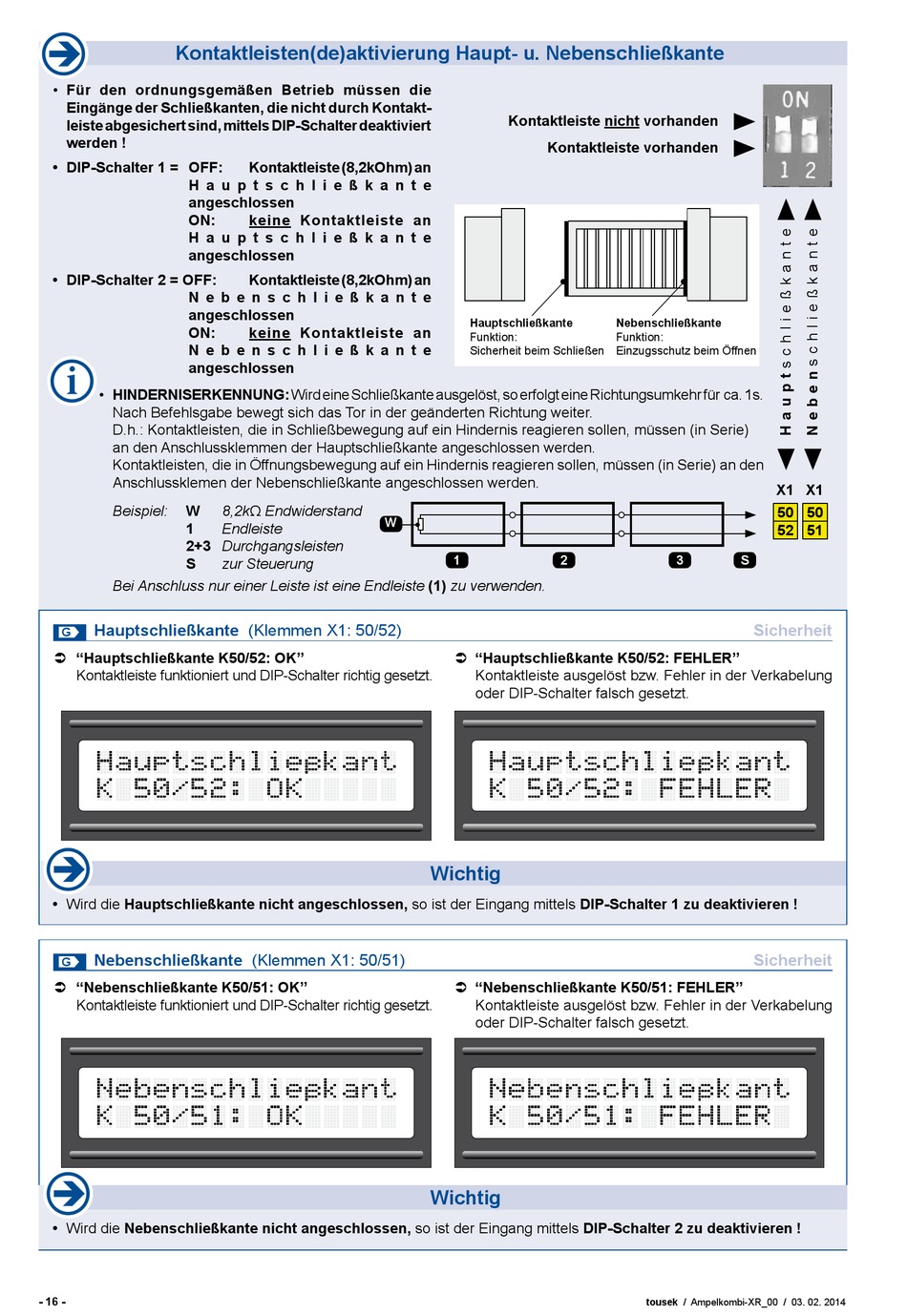

Kontaktleisten(de)aktivierung Haupt- u. Nebenschließkante
• Für den ordnungsgemäßen Betrieb müssen die
Eingänge der Schließkanten, die nicht durch Kontakt-
leiste abgesichert sind, mittels DIP-Schalter deaktiviert
werden !
• DIP-Schalter 1 = OFF:
H a u p t s c h l i e ß k a n t e
angeschlossen
ON:
H a u p t s c h l i e ß k a n t e
angeschlossen
• DIP-Schalter 2 = OFF:
N e b e n s c h l i e ß k a n t e
angeschlossen
ON:
N e b e n s c h l i e ß k a n t e
angeschlossen
• HINDERNISERKENNUNG: Wird eine Schließkante ausgelöst, so erfolgt eine Richtungsumkehr für ca. 1s.
Nach Befehlsgabe bewegt sich das Tor in der geänderten Richtung weiter.
D.h.: Kontaktleisten, die in Schließbewegung auf ein Hindernis reagieren sollen, müssen (in Serie)
an den Anschlussklemmen der Hauptschließkante angeschlossen werden.
Kontaktleisten, die in Öffnungsbewegung auf ein Hindernis reagieren sollen, müssen (in Serie) an den
Anschlussklemen der Nebenschließkante angeschlossen werden.
Beispiel: W
1
2+3 Durchgangsleisten
S
Bei Anschluss nur einer Leiste ist eine Endleiste (1) zu verwenden.
Hauptschließkante (Klemmen X1: 50/52)
G
 "Hauptschließkante K50/52: OK"
Kontaktleiste funktioniert und DIP-Schalter richtig gesetzt.
• Wird die Hauptschließkante nicht angeschlossen, so ist der Eingang mittels DIP-Schalter 1 zu deaktivieren !
Nebenschließkante (Klemmen X1: 50/51)
G
 "Nebenschließkante K50/51: OK"
Kontaktleiste funktioniert und DIP-Schalter richtig gesetzt.
• Wird die Nebenschließkante nicht angeschlossen, so ist der Eingang mittels DIP-Schalter 2 zu deaktivieren !
- 16 -
Kontaktleiste (8,2kOhm) an
keine Kontaktleiste an
Kontaktleiste (8,2kOhm) an
keine Kontaktleiste an
8,2kΩ Endwiderstand
W
Endleiste
zur Steuerung
Kontaktleiste nicht vorhanden
Kontaktleiste vorhanden
Hauptschließkante
Funktion:
Sicherheit beim Schließen
1 2
 "Hauptschließkante K50/52: FEHLER"
Kontaktleiste ausgelöst bzw. Fehler in der Verkabelung
oder DIP-Schalter falsch gesetzt.
Wichtig
 "Nebenschließkante K50/51: FEHLER"
Kontaktleiste ausgelöst bzw. Fehler in der Verkabelung
oder DIP-Schalter falsch gesetzt.
Wichtig
Nebenschließkante
Funktion:
Einzugsschutz beim Öffnen
X1
50
52
3 S
Sicherheit
Sicherheit
