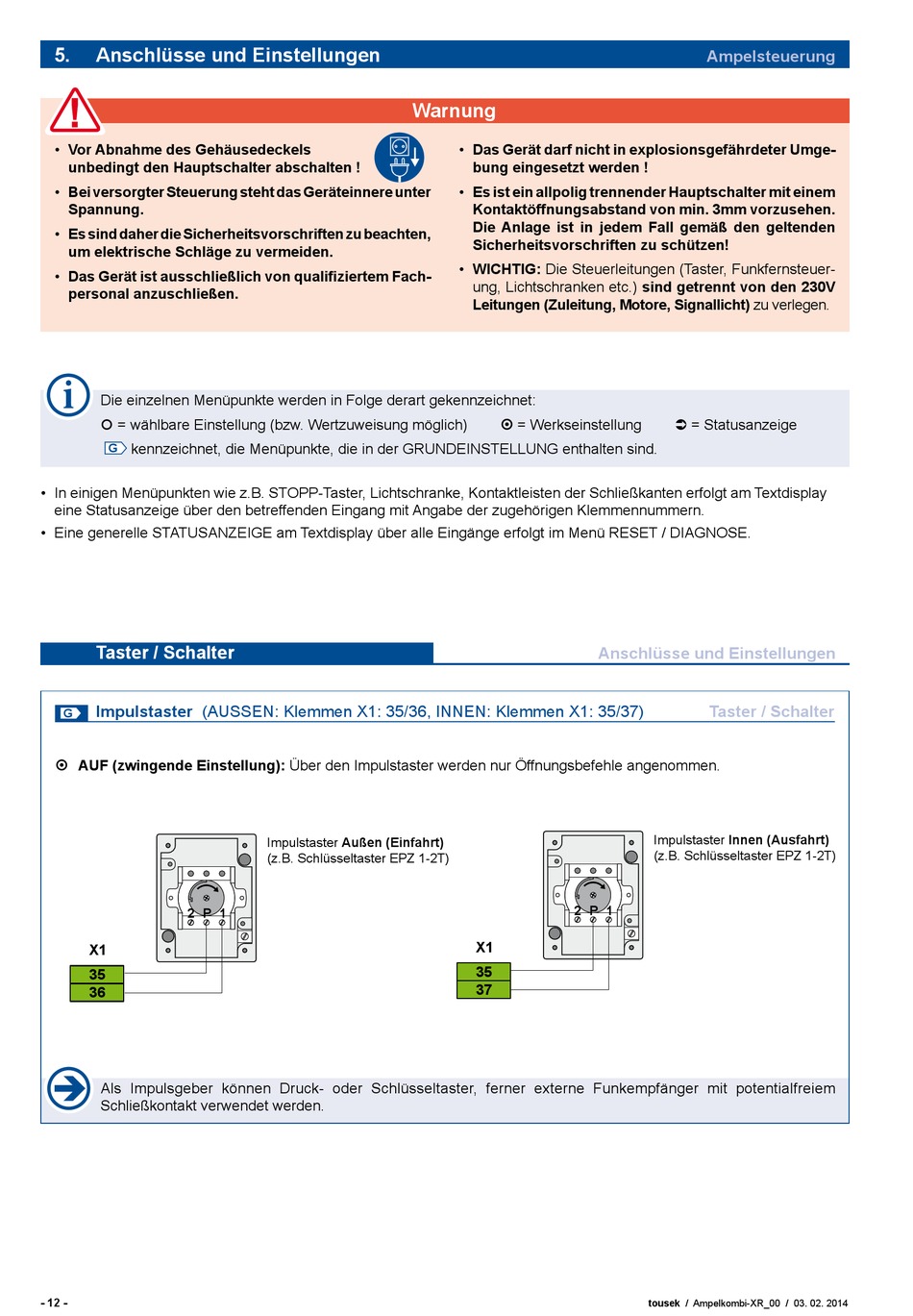

5.
Anschlüsse und Einstellungen
• Vor Abnahme des Gehäusedeckels
unbedingt den Hauptschalter abschalten !
• Bei versorgter Steuerung steht das Geräteinnere unter
Spannung.
• Es sind daher die Sicherheitsvorschriften zu beachten,
um elektrische Schläge zu vermeiden.
• Das Gerät ist ausschließlich von qualifiziertem Fach-
personal anzuschließen.
Die einzelnen Menüpunkte werden in Folge derart gekennzeichnet:
= wählbare Einstellung (bzw. Wertzuweisung möglich)
kennzeichnet, die Menüpunkte, die in der GRUNDEINSTELLUNG enthalten sind.
G
• In einigen Menüpunkten wie z.B. STOPP-Taster, Lichtschranke, Kontaktleisten der Schließkanten erfolgt am Textdisplay
eine Statusanzeige über den betreffenden Eingang mit Angabe der zugehörigen Klemmennummern.
• Eine generelle STATUSANZEIGE am Textdisplay über alle Eingänge erfolgt im Menü RESET / DIAGNOSE.
Taster / Schalter
Impulstaster (AUSSEN: Klemmen X1: 35/36, INNEN: Klemmen X1: 35/37)
G
AUF (zwingende Einstellung): Über den Impulstaster werden nur Öffnungsbefehle angenommen.
2 P 1
X1
35
36
Als Impulsgeber können Druck- oder Schlüsseltaster, ferner externe Funkempfänger mit potentialfreiem
Schließkontakt verwendet werden.
- 12 -
Warnung
Impulstaster Außen (Einfahrt)
(z.B. Schlüsseltaster EPZ 1-2T)
• Das Gerät darf nicht in explosionsgefährdeter Umge-
bung eingesetzt werden !
• Es ist ein allpolig trennender Hauptschalter mit einem
Kontaktöffnungsabstand von min. 3mm vorzusehen.
Die Anlage ist in jedem Fall gemäß den geltenden
Sicherheitsvorschriften zu schützen!
• WICHTIG: Die Steuerleitungen (Taster, Funkfernsteuer-
ung, Lichtschranken etc.) sind getrennt von den 230V
Leitungen (Zuleitung, Motore, Signallicht) zu verlegen.
= Werkseinstellung
Anschlüsse und Einstellungen
2 P 1
X1
35
37
Ampelsteuerung
= Statusanzeige
Taster / Schalter
Impulstaster Innen (Ausfahrt)
(z.B. Schlüsseltaster EPZ 1-2T)
tousek / Ampelkombi-XR_00 / 03. 02. 2014
