Anschluss- und Installationsanleitung

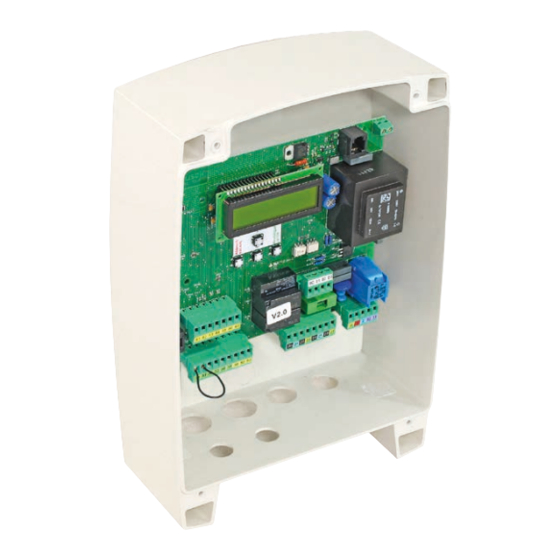

Drehtorsteuerung ST 51A
in Kombination mit Ampelsteuerung STA 11
Ampelsteuerung STA 11 im
Gehäuse IP 54 (210 x 310 x 125mm)
Drehtorsteuerung ST 51A und Ampelsteuerung STA 11
im Schaltschrank (380 x 300 x 150mm)
Drehtorsteuerung ST 51A im
Gehäuse IP 54 (210 x 310 x 125mm)
Inhaltsverzeichnis
Verwandte Anleitungen für tousek ST 51A
Inhaltszusammenfassung für tousek ST 51A
- Seite 1 Anschluss- und Installationsanleitung Drehtorsteuerung ST 51A in Kombination mit Ampelsteuerung STA 11 Drehtorsteuerung ST 51A und Ampelsteuerung STA 11 im Schaltschrank (380 x 300 x 150mm) Ampelsteuerung STA 11 im Gehäuse IP 54 (210 x 310 x 125mm) Drehtorsteuerung ST 51A im...
-
Seite 2: Inhaltsverzeichnis
Inhalt Allgemeine Warn- und Sicherheitshinweise ....................... 3 Allgemeines, Steuerungsmerkmale, Technische Daten ST 51A und STA 11 ..........4 Ampelsteuerung STA 11, Funktion ......................5 Steuerungsübersicht und Klemmenbelegung....................6 Anschlüsse und Einstellungen........................7 Funkempfänger (optional) ..........................8 Induktionsschleifendetektor ISD 6 (optional) ....................9 Antriebssteuerung ST 51A, Steuerungsaufbau .................. -
Seite 3: Allgemeine Warn- Und Sicherheitshinweise
• Anschlüsse sind gemäß den geltenden EG- bzw. Landesnormen in ihrer jeweils gültigen Fassung zu beachten und einzuhalten. • Die TOUSEK Ges.m.b.H. kann nicht für die Missachtung von Normen im Zuge der Montage oder des Betriebes der Anlage haftbar gemacht werden. -
Seite 4: Allgemeines, Steuerungsmerkmale, Technische Daten St 51A Und Sta 11
Relaisbelastung Rot/Grün Ampel 230V, max. 60W Artikel Nr. 12120370 optionales Zubehör I-Schleifendetektor ISD 6 • steckbarer Funkempfänger Drehtorsteuerung ST 51A und Ampelsteuerung STA 11 im Schaltschrank IP 66 (380 x 300 x 150mm) Versorgung 230Va.c., +6/-10%, 50Hz Schutzart IP66 sonstige techn. Daten siehe oben Artikel Nr. -
Seite 5: Ampelsteueung Sta
Ampelsteuerung STA 11 Funktion Die Ampelsteuerung ermöglicht in Verbindung mit einer geeigneten Antriebssteuerung (z.B. ST 51A) die Automation und Regelung der Ein- und Ausfahrt einer Toranlage über Ampelschaltung. An den Anschlussklemmen des Ampelsteuerung sind für „innen“ und „außen“ getrennte Impulsgeber anschließbar. -
Seite 6: Steuerungsübersicht Und Klemmenbelegung
Feuchtigkeit (Regen) • WICHTIG: Die Steuerleitungen (Sensor, Taster, beschädigt wird. Funkfernsteuerung, Lichtschranken etc.) sind getrennt Mit der ST 51A ist ein Endschalter er forderlich: von den 230V Leitungen (Zuleitung, Motor, Signallicht) zu Die werksmäßig gesetzte Drahtbrücke Kl. 60/61 verlegen. -
Seite 7: Anschlüsse Und Einstellungen
Endschaltereingang der STA11 für ST 51A Anschlüsse (Kl. 60/61) • Da die ST 51A über keine Endlagenerkennung verfügt, muss zur Erkennung der “Tor offen”-Position unbedingt ein Endschalter (bzw. zwei Endschalter in Serie für 2-flg. Tor) angeschlossen werden. Wichtig Die werksmäßig gesetzte 1-flügelig... -
Seite 8: Funkempfänger (Optional)
• Bei Einsatz des 2-Kanal-Empfängers übernimmt der erste Kanal die Funktion des Impulstasters außen und der zweite Kanal die Funktion des Impulstasters innen. STA 11 • Programmierung des Empfängers siehe Anleitung Funkempfänger. STA 11 - 8 - tousek / DE_ST-51A_07 / 25. 03. 2020... -
Seite 9: Induktionsschleifendetektor Isd 6 (Optional)
• Reset: mittlere Dauer des Tastendrucks (> 2s), Reset des Detektors, anschließende Initialisierung aller Kanäle. Den Print des Induktionsschleifendetektors auf den Steckplatz (ISD) der Ampelsteuerung STA 11 stecken. STA 11 - 9 - tousek / DE_ST-51A_07 / 25. 03. 2020... -
Seite 10: Textdisplay
Bei Anschluss-, Einstell- und Wartungsarbeiten ist darauf oder das „tousek-Service-Inter- zu achten, dass die Elektronik nicht durch Feuchtigkeit face“ muss mit dem Anschluss (Regen) beschädigt wird. (SV) verbunden werden! Keinesfalls mit (E) ! - 10 - tousek / DE_ST-51A_07 / 25. 03. 2020... -
Seite 11: Klemmenbelegung, Anschlussshinweise
24 25 26 10 11 Der Stoppeingang hat keine Not-Aus-Funktion! - Um die Not-Aus-Funktion zu gewährleisten, ist in der Zuleitung ein allpolig trennender Not-Aus-Schalter, der sich nach Betätigung verriegelt, vorzusehen! - 11 - tousek / DE_ST-51A_07 / 25. 03. 2020... -
Seite 12: Einstellungen - Übersicht
Die einzelnen Menüpunkte werden in folgender Übersicht wie folgt gekennzeichnet: = wählbare Einstellung (bzw. Wertzuweisung möglich) = Werkseinstellung = Statusanzeige kennzeichnet, die Menüpunkte, die in der GRUNDEINSTELLUNG enthalten sind. - 12 - tousek / DE_ST-51A_07 / 25. 03. 2020... -
Seite 13: Menügliederung
= 3s Diagnose Statusanzeige Statusanzeige Werkseinstellung NEIN Seite 26 Softwareversion Anzeige Softwareversion Seriennummer Anzeige Seriennummer Protokoll Anzeige Protokolleinträge ENTER Drehtorsteuerung ST51A - 13 - tousek / DE_ST-51A_07 / 25. 03. 2020... -
Seite 14: Anschlüsse Und Einstellungen
- Ampelsteuerung STA 11 Seite 6 • Bei Verwendung des gemeinsamen Schaltschranks für ST 51A und STA siehe folgende Abbildung. Schaltschrank: Anschluss der Versorgungsspannung • Bei Verwendung des Schaltschranks sind die 230V a.c. Versorgungsleitungen, wie hier abgebildet, an- zuschließen. -
Seite 15: Schalter / Taster
Wird kein STOPP-Taster ange schlossen, so sind die Klemmen 30/31 zu brücken. Der Stoppeingang hat keine Not-Aus-Funktion! - Um die Not-Aus-Funktion zu gewährleisten, ist in der Zuleitung ein allpolig trennender Not-Aus-Schalter, der sich nach Betätigung verriegelt, vorzusehen! - 15 - tousek / DE_ST-51A_07 / 25. 03. 2020... -
Seite 16: Sicherheit
nicht aktiv: Anzuwählen, wenn die innere Lichtschranke nicht ausgewertet werden soll. Lichtschranke außen (Kontakt: Klemmen 45/48) Sicherheit aktiv: Anzuwählen, wenn die äußere Lichtschranke ausgewertet werden soll. nicht aktiv: Anzuwählen, wenn die äußere Lichtschranke nicht ausgewertet werden soll. - 16 - tousek / DE_ST-51A_07 / 25. 03. 2020... -
Seite 17: Lichtschranken - Anschlussbeispiele
Tousek LS 26 als Sicherheitseinrichtung Tousek RLS 610 als Sicherheitseinrichtung Sender Empfänger 12/24V 12/24V NC C NO 24Va.c. Wichtig • Der Jumper J muss im Lichtschranken-Sender und -Empfänger übereinstimmend gesetzt werden. - 17 - tousek / DE_ST-51A_07 / 25. 03. 2020... -
Seite 18: Sicherheitskontaktleisten (Hauptschließkante 1 + 2)
Wichtig (für den Einlernvorgang) • WICHTIG: Bei der Einlernphase des Antriebs darf keine Kontaktleiste ausgelöst werden, da dies zu einer Fehler- meldung führt - die Endanschläge sind dementsprechend zu setzen. - 18 - tousek / DE_ST-51A_07 / 25. 03. 2020... - Seite 19 nicht aktiv: Lichtschrankentest wird nicht durchgeführt. Achtung • Der Lichtschrankentest kann durch Anwahl von „nicht aktiv“ unterbunden werden. • Die Deaktivierung der Selbsttestfunktion ist nur zulässig, wenn die Sicherheitseinrichtungen der Katagorie 3 entsprechen ! - 19 - tousek / DE_ST-51A_07 / 25. 03. 2020...
- Seite 20 WICHTIG: HINWEIS ZUM BETRIEB VON ELEKTROHYDRAULISCHEN ANTRIEBEN ! Bei Anschluss von elektrohydraulischen Antrieben an die ST 51A ist zu beachten, dass die Funktion Softstopp zu deaktivieren ist und die Krafteinstellungen der ST 51A auf Maximum zu stellen sind. Die Krafteinstellung erfolgt hier direkt an den Antrieben (siehe entsprechende Antriebsanleitung).
-
Seite 21: Linker Flügel
Kraft ZU = 100% 30–100% einstellbar: Bestimmt die Motorkraft in der Schließbewegung. Softstoppzeit = 0s Softstoppzeit Rechter Flügel 5s (Werkseinstellung) 0–25s einstellbar: Bestimmt die Dauer der Softstopphase. - 21 - tousek / DE_ST-51A_07 / 25. 03. 2020... -
Seite 22: Betriebslogik
Rechts (HSK 2 - Kl.50/53) links HSK 1 aktiv aktiv Modus links/rechts HSK 2 rechts aktiv aktiv Aussen (HSK 2-Kl.50/53) HSK 1 innen aktiv Innen (HSK 1-Kl.50/52) Modus HSK 2 innen/außen außen aktiv - 22 - tousek / DE_ST-51A_07 / 25. 03. 2020... -
Seite 23: Licht / Leuchten
1–5s einstellbar: Der Motorriegel wird bei Impulsgabe durch Impuls- oder Gehtüröffnungstaster für die Dauer der hier eingestellten Zeit vor der einsetzenden Torbewegung angesteuert, um die Entriegelung je nach Torsituation sicherzustellen. - 23 - tousek / DE_ST-51A_07 / 25. 03. 2020... - Seite 24 Steuerungsmenü aktiviert werden („Peripherie / Verriegelung“ und „Peripherie / Elektroschloss“) • Haftmagnete werden in der Offen- und Geschlossen- Der Vorwiderstand (R) ist für die tousek stellung des Tores angesteuert, das Elektroschloss nur in Haft magneten GD 50 und GD 70 ausgelegt.
-
Seite 25: Motorriegelsteuerung
• Verdrahtung Motorprint 1: mit „X“-Klemmenblock • Verdrahtung Motorprint 2: mit „Y“-Klemmenblock vorverdrahtet 3 4 4 3 1 – L N Trafo2 Trafo2 primär sek. Motor- anschluss Endschalter geschlossen, wenn „Riegel eingefahren“ MOTORRIEGEL 2 - 25 - tousek / DE_ST-51A_07 / 25. 03. 2020... -
Seite 26: Diagnose
Protokollanfang Zeit seit dem letzten Ereignis in der Form: bzw. das Ende angezeigt TAGE STUNDEN : MINUTEN : SEKUNDEN $$$$$$$$$$$$$$$$ T -00 00:00:00.0 $$$$$$$$$$$$$$$$ Ereignis Art des Ereignisses - 26 - tousek / DE_ST-51A_07 / 25. 03. 2020... -
Seite 27: Inbetriebnahme
Seite 13). • Darauffolgende Programmierungen erfolgen über das HAUPTMENÜ ( Seite 12–13). Werkseinstellungen ändern ? JA $$$$$$$$$$$$$$$$ Impulstaster $$$$$$$$$$$$$$$$ $$$$$$$$$$$$$$$$ $$$$$$$$$$$$$$$$ Einstellung „AUF“ übernehmen kann nicht verstellt werden - 27 - tousek / DE_ST-51A_07 / 25. 03. 2020... - Seite 28 Rechts (Kl. 50/53) $$$$$$$$$$$$$$$$ Hauptschließk. 2 $$$$$$$$$$$$$$$$ Hauptschließk. 2 $$$$$$$$$$$$$$$$ $$$$$$$$$$$$$$$$ aktiv übernehmen Rechts (Kl. 50/53) $$$$$$$$$$$$$$$$ Hauptschließk. 2 $$$$$$$$$$$$$$$$ nicht aktiv übernehmen Rechts (Kl. 50/53) $$$$$$$$$$$$$$$$ Hauptschließk. 2 $$$$$$$$$$$$$$$$ Funkleiste TX - 28 - tousek / DE_ST-51A_07 / 25. 03. 2020...
- Seite 29 Motor EIN übernehmen Rechter Antrieb $$$$$$$$$$$$$$$$ Rechter Antrieb $$$$$$$$$$$$$$$$ Motor AUS ändern ? JA $$$$$$$$$$$$$$$$ Rechter Flügel $$$$$$$$$$$$$$$$ Re. Fl.schließ- $$$$$$$$$$$$$$$$ Verzögerung $$$$$$$$$$$$$$$$ verzögert übernehmen $$$$$$$$$$$$$$$$ Re. Fl.öffnungs- $$$$$$$$$$$$$$$$ verzögert - 29 - tousek / DE_ST-51A_07 / 25. 03. 2020...
-
Seite 30: Rechter Flügel
Funkprint falsch aufgesteckt siehe Pkt. „Anschluss des Funkem- pfängers“ Funkempfänger - keine Funktion keine oder falsch angeschlossene Antennenanschluss überprüfen Antenne Handsender nicht programmiert Handsender programmieren Displayanzeige: BROWN OUT Unterspannung Servicetechniker anrufen - 30 - tousek / DE_ST-51A_07 / 25. 03. 2020... -
Seite 31: Maßskizze Gehäuse Ip54
Maßskizze Gehäuse IP54 Drehtorsteuerung ST 51A • Maße in mm • Montagemaße (Gehäuserückseite) Maße und technische Änderungen vorbehalten ! - 31 - tousek / DE_ST-51A_07 / 25. 03. 2020... - Seite 32 Buitenheide 2A/ 1 Tel. +32/ 11/ 91 61 60 Ihr Servicepartner: Fax +32/ 11/ 96 87 05 info@tousek.be Tousek Sp. z o.o. Polen PL 43-190 Mikołów (k/Katowic) Gliwicka 67 Tel. +48/ 32/ 738 53 65 Fax +48/ 32/ 738 53 66 info@tousek.pl...
