- Seite 1 Anschluss- und Installationsanleitung Drehtorsteuerung ST 51...
-
Seite 2: Inhaltsverzeichnis
Diese Anleitung ist unser Eigentum und darf an Firmen des Mitbewerbes nicht ausgehändigt werden. Jeglicher Nachdruck, auch auszugsweise, ist ohne unsere Zustimmung nicht gestattet. Für eventuell entstandene Druckfehler oder Irrtümer ist jede Haftung ausgeschlossen. Mit Erscheinen dieser Ausgabe verlieren alle vorangegangenen Versionen ihre Gültigkeit. - 2 - tousek / DE_ST-51_06 / 25. 03. 2020... -
Seite 3: Allgemeine Warn- Und Sicherheitshinweise
• Anschlüsse sind gemäß den geltenden EG- bzw. Landesnormen in ihrer jeweils gültigen Fassung zu beachten und einzuhalten. • Die TOUSEK Ges.m.b.H. kann nicht für die Missachtung von Normen im Zuge der Montage oder des Betriebes der Anlage haftbar gemacht werden. -

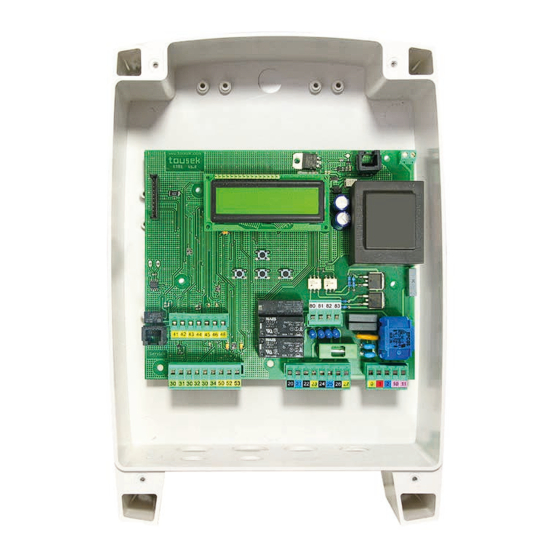

Seite 4: Allgemeines, Steuerungsaufbau, Technische Daten
230V AC, 40W Schutzart IP54 E-Schlossausgang optional 12Vd.c. oder 24V d.c. Art.Nr. 12111660 Lichtschrankenausgang 24V a.c., max. 0,3A steckbarer Funkempfänger • Motorriegel- oder E-Schloss-/Haftmagnetmodul • Funkübertragungs- optional erhältliche Komponenten system TX 310 - 4 - tousek / DE_ST-51_06 / 25. 03. 2020... -
Seite 5: Klemmenbelegung, Anschlussshinweise
24 25 26 10 11 Der Stoppeingang hat keine Not-Aus-Funktion! - Um die Not-Aus-Funktion zu gewährleisten, ist in der Zuleitung ein allpolig trennender Not-Aus-Schalter, der sich nach Betätigung verriegelt, vorzusehen! - 5 - tousek / DE_ST-51_06 / 25. 03. 2020... -
Seite 6: Einstellungen - Übersicht
Die einzelnen Menüpunkte werden in folgender Übersicht wie folgt gekennzeichnet: = wählbare Einstellung (bzw. Wertzuweisung möglich) = Werkseinstellung = Statusanzeige kennzeichnet, die Menüpunkte, die in der GRUNDEINSTELLUNG enthalten sind. - 6 - tousek / DE_ST-51_06 / 25. 03. 2020... -
Seite 7: Menügliederung
= 3s Diagnose Statusanzeige Statusanzeige Werkseinstellung NEIN Seite 20 Softwareversion Anzeige Softwareversion Seriennummer Anzeige Seriennummer Protokoll Anzeige Protokolleinträge ENTER Drehtorsteuerung ST51 - 7 - tousek / DE_ST-51_06 / 25. 03. 2020... -
Seite 8: Anschlüsse Und Einstellungen
• WICHTIG: Inbetriebnahme nicht im Totmannbetrieb durchführen. Erst nach der Inbetriebnahme Seite 22) anwählen, falls gewünscht. Als Impulsgeber können Druck- oder Schlüsseltaster, ferner externe Funkempfänger mit potentialfreiem Schließkontakt verwendet werden. - 8 - tousek / DE_ST-51_06 / 25. 03. 2020... - Seite 9 Wird kein STOPP-Taster ange schlossen, so sind die Klemmen 30/31 zu brücken. Der Stoppeingang hat keine Not-Aus-Funktion! - Um die Not-Aus-Funktion zu gewährleisten, ist in der Zuleitung ein allpolig trennender Not-Aus-Schalter, der sich nach Betätigung verriegelt, vorzusehen! - 9 - tousek / DE_ST-51_06 / 25. 03. 2020...
-
Seite 10: Sicherheit
nicht aktiv: Anzuwählen, wenn die innere Lichtschranke nicht ausgewertet werden soll. Lichtschranke außen (Kontakt: Klemmen 45/48) Sicherheit aktiv: Anzuwählen, wenn die äußere Lichtschranke ausgewertet werden soll. nicht aktiv: Anzuwählen, wenn die äußere Lichtschranke nicht ausgewertet werden soll. - 10 - tousek / DE_ST-51_06 / 25. 03. 2020... -
Seite 11: Lichtschranken - Anschlussbeispiele
Tousek LS 26 als Sicherheitseinrichtung Tousek RLS 610 als Sicherheitseinrichtung Sender Empfänger 12/24V 12/24V NC C NO 24Va.c. Wichtig • Der Jumper J muss im Lichtschranken-Sender und -Empfänger übereinstimmend gesetzt werden. - 11 - tousek / DE_ST-51_06 / 25. 03. 2020... -
Seite 12: Sicherheitskontaktleisten (Hauptschließkante 1 + 2)
Wichtig (für den Einlernvorgang) • WICHTIG: Bei der Einlernphase des Antriebs darf keine Kontaktleiste ausgelöst werden, da dies zu einer Fehler- meldung führt - die Endanschläge sind dementsprechend zu setzen. - 12 - tousek / DE_ST-51_06 / 25. 03. 2020... - Seite 13 nicht aktiv: Lichtschrankentest wird nicht durchgeführt. Achtung • Der Lichtschrankentest kann durch Anwahl von „nicht aktiv“ unterbunden werden. • Die Deaktivierung der Selbsttestfunktion ist nur zulässig, wenn die Sicherheitseinrichtungen der Katagorie 3 entsprechen ! - 13 - tousek / DE_ST-51_06 / 25. 03. 2020...
- Seite 14 WICHTIG: HINWEIS ZUM BETRIEB VON ELEKTROHYDRAULISCHEN ANTRIEBEN ! Bei Anschluss von elektrohydraulischen Antrieben an die ST 51 ist zu beachten, dass die Funktion Softstopp zu deaktivieren ist und die Krafteinstellungen der ST 51 auf Maximum zu stellen sind. Die Krafteinstellung erfolgt hier direkt an den Antrieben (siehe entsprechende Antriebsanleitung).
-
Seite 15: Linker Flügel
Kraft ZU = 100% 30–100% einstellbar: Bestimmt die Motorkraft in der Schließbewegung. Softstoppzeit = 0s Softstoppzeit Rechter Flügel 5s (Werkseinstellung) 0–25s einstellbar: Bestimmt die Dauer der Softstopphase. - 15 - tousek / DE_ST-51_06 / 25. 03. 2020... -
Seite 16: Betriebslogik
Gehtürbereich eingeleitet und später, analog zur oben beschriebenen Funktionsweise, wieder beendet werden. Erhöhter Anpressdruck Betriebslogik ausgeschalten 0,1–3s einstellbar: Am Ende der Schließbewegung wird die Motorkraft kurzfristig erhöht, um die Verriegelung des Tores zu gewährleisten. - 16 - tousek / DE_ST-51_06 / 25. 03. 2020... -
Seite 17: Licht / Leuchten
• ACHTUNG: Vor Anschlus- sarbeiten ist die Steuerung • Sicherheitsvorschriften ( Seite 8) beachten! stromlos zu schalten ! • An den Klemmen 10/11 kann eine Blinklampe 230V, max. 40W angeschlossen werden. - 17 - tousek / DE_ST-51_06 / 25. 03. 2020... -
Seite 18: Peripherie
ST 51 mit integriertem Motorriegelmodul noch im Steuerungsmenü aktiviert werden („Peripherie / Verriegelung“ und „Peripherie / Motorriegel“) WICHTIG: Bei Verwendung nur eines Motorriegels muss die Drahtbrücke in der nicht verwendeten Klemm- leiste gesetzt bleiben! - 18 - tousek / DE_ST-51_06 / 25. 03. 2020... -
Seite 19: Motorriegelsteuerung
• Verdrahtung Motorprint 1: mit „X“-Klemmenblock • Verdrahtung Motorprint 2: mit „Y“-Klemmenblock vorverdrahtet 3 4 4 3 1 – L N Trafo2 Trafo2 primär sek. Motor- anschluss Endschalter geschlossen, wenn „Riegel eingefahren“ MOTORRIEGEL 2 - 19 - tousek / DE_ST-51_06 / 25. 03. 2020... -
Seite 20: Diagnose
Steuerungsmenü aktiviert werden („Peripherie / Verriegelung“ und „Peripherie / Elektroschloss“) • Haftmagnete werden in der Offen- und Geschlossen- Der Vorwiderstand (R) ist für die tousek stellung des Tores angesteuert, das Elektroschloss nur in Haft magneten GD 50 und GD 70 ausgelegt. -
Seite 21: Anschluss Des Funkempfängers
Kanal die Funktion des Gehtürtasters. (FE), wie abgebildet, einsetzen. • Programmierung des Empfängers siehe Anleitung • Zur Erhöhung der Reichweite kann eine externen Antenne Funkempfänger. FK433 bzw. FK868 angeschlossen werden. - 21 - tousek / DE_ST-51_06 / 25. 03. 2020... -
Seite 22: Inbetriebnahme
• Darauffolgende Programmierungen erfolgen über das HAUPTMENÜ ( Seite 6–7). Werkseinstellungen ändern ? JA $$$$$$$$$$$$$$$$ Impulstaster $$$$$$$$$$$$$$$$ AUF-STOP-ZU STOPP $$$$$$$$$$$$$$$$ $$$$$$$$$$$$$$$$ übernehmen $$$$$$$$$$$$$$$$ AUF-ZU-AUF $$$$$$$$$$$$$$$$ übernehmen $$$$$$$$$$$$$$$$ $$$$$$$$$$$$$$$$ übernehmen $$$$$$$$$$$$$$$$ TOTMANN TOT- $$$$$$$$$$$$$$$$ MANN - 22 - tousek / DE_ST-51_06 / 25. 03. 2020... - Seite 23 Rechts (Kl. 50/53) $$$$$$$$$$$$$$$$ Hauptschließk. 2 $$$$$$$$$$$$$$$$ Hauptschließk. 2 $$$$$$$$$$$$$$$$ $$$$$$$$$$$$$$$$ aktiv übernehmen Rechts (Kl. 50/53) $$$$$$$$$$$$$$$$ Hauptschließk. 2 $$$$$$$$$$$$$$$$ nicht aktiv übernehmen Rechts (Kl. 50/53) $$$$$$$$$$$$$$$$ Hauptschließk. 2 $$$$$$$$$$$$$$$$ Funkleiste TX - 23 - tousek / DE_ST-51_06 / 25. 03. 2020...
- Seite 24 Motor EIN übernehmen Rechter Antrieb $$$$$$$$$$$$$$$$ Rechter Antrieb $$$$$$$$$$$$$$$$ Motor AUS ändern ? JA $$$$$$$$$$$$$$$$ Rechter Flügel $$$$$$$$$$$$$$$$ Re. Fl.schließ- $$$$$$$$$$$$$$$$ Verzögerung $$$$$$$$$$$$$$$$ verzögert übernehmen $$$$$$$$$$$$$$$$ Re. Fl.öffnungs- $$$$$$$$$$$$$$$$ verzögert - 24 - tousek / DE_ST-51_06 / 25. 03. 2020...
- Seite 25 • WICHTIG: Bei einer 1-flügeligen Toranlage darf im Hauptmenü nur der Antrieb des tatsächlich vorhandenen Torflügels aktiviert bleiben, der andere muss deaktiviert werden! (im Hauptmenü: Linker(Rechter) Flügel / Antrieb / „Motor AUS“) - 25 - tousek / DE_ST-51_06 / 25. 03. 2020...
-
Seite 26: Fehlersuche
Funkprint falsch aufgesteckt siehe Pkt. „Anschluss des Funkem- pfängers“ Funkempfänger - keine Funktion keine oder falsch angeschlossene Antennenanschluss überprüfen Antenne Handsender nicht programmiert Handsender programmieren Displayanzeige: BROWN OUT Unterspannung Servicetechniker anrufen - 26 - tousek / DE_ST-51_06 / 25. 03. 2020... -
Seite 27: Maßskizze Gehäuse Ip54
Maßskizze Gehäuse IP54 Drehtorsteuerung ST 51 • Maße in mm • Montagemaße (Gehäuserückseite) Maße und technische Änderungen vorbehalten ! - 27 - tousek / DE_ST-51_06 / 25. 03. 2020... - Seite 28 Buitenheide 2A/ 1 Tel. +32/ 11/ 91 61 60 Ihr Servicepartner: Fax +32/ 11/ 96 87 05 info@tousek.be Tousek Sp. z o.o. Polen PL 43-190 Mikołów (k/Katowic) Gliwicka 67 Tel. +48/ 32/ 738 53 65 Fax +48/ 32/ 738 53 66 info@tousek.pl...
