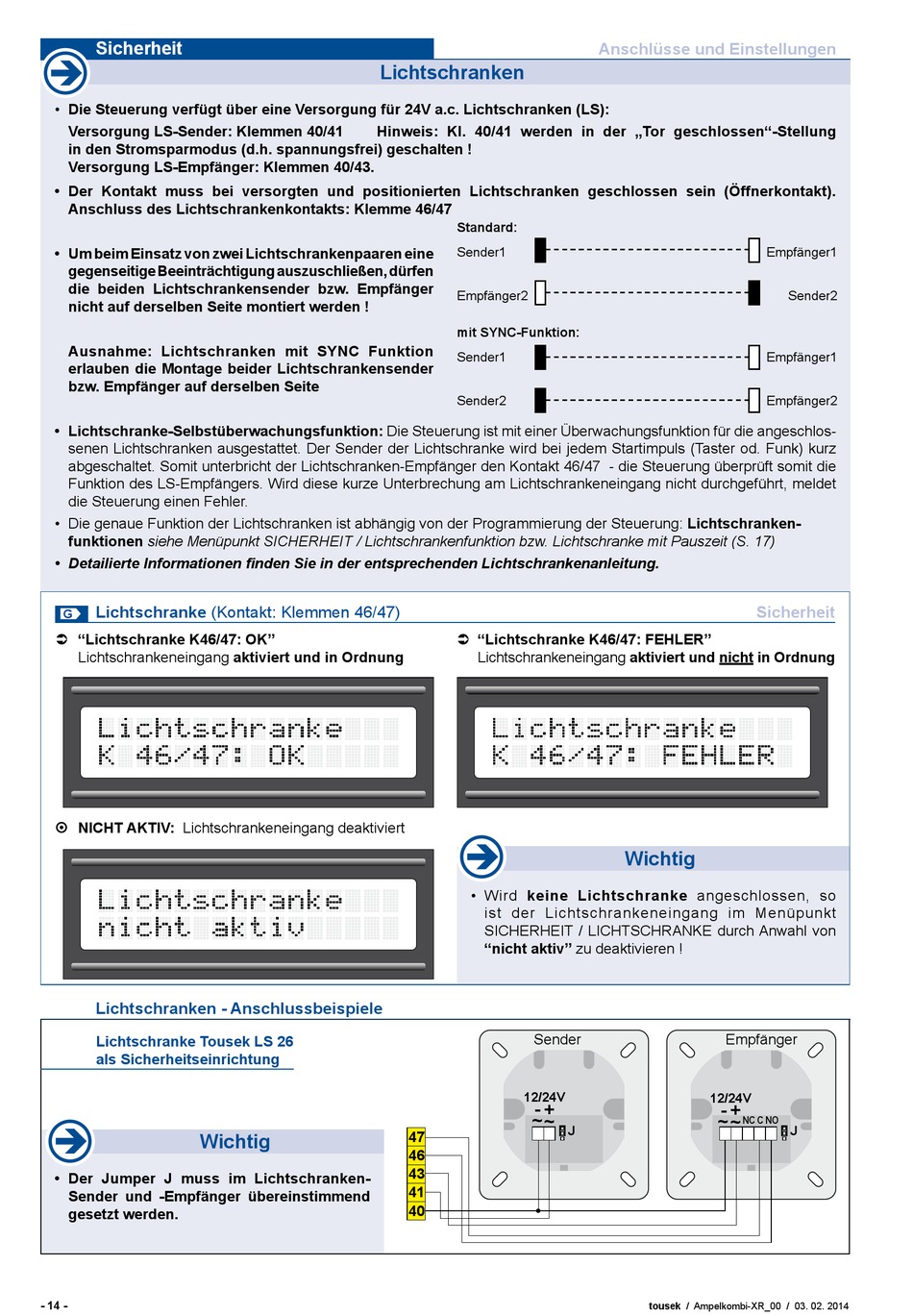

Sicherheit; Lichtschranke; Lichtschranken - Anschlussbeispiele - tousek PULL XR Montage- Und Betriebsanleitung

Sicherheit

• Die Steuerung verfügt über eine Versorgung für 24V a.c. Lichtschranken (LS):
Versorgung LS-Sender: Klemmen 40/41
in den Stromsparmodus (d.h. spannungsfrei) geschalten !
Versorgung LS-Empfänger: Klemmen 40/43.
• Der Kontakt muss bei versorgten und positionierten Lichtschranken geschlossen sein (Öffnerkontakt).
Anschluss des Lichtschrankenkontakts: Klemme 46/47
• Um beim Einsatz von zwei Lichtschrankenpaaren eine
gegenseitige Beeinträchtigung auszuschließen, dürfen
die beiden Lichtschrankensender bzw. Empfänger
nicht auf derselben Seite montiert werden !
Ausnahme: Lichtschranken mit SYNC Funktion
erlauben die Montage beider Lichtschrankensender
bzw. Empfänger auf derselben Seite
• Lichtschranke-Selbstüberwachungsfunktion: Die Steuerung ist mit einer Überwachungsfunktion für die angeschlos-
senen Lichtschranken ausgestattet. Der Sender der Lichtschranke wird bei jedem Startimpuls (Taster od. Funk) kurz
abgeschaltet. Somit unterbricht der Lichtschranken-Empfänger den Kontakt 46/47 - die Steuerung überprüft somit die
Funktion des LS-Empfängers. Wird diese kurze Unterbrechung am Lichtschrankeneingang nicht durchgeführt, meldet
die Steuerung einen Fehler.
• Die genaue Funktion der Lichtschranken ist abhängig von der Programmierung der Steuerung: Lichtschranken-
funktionen siehe Menüpunkt SICHERHEIT / Lichtschrankenfunktion bzw. Lichtschranke mit Pauszeit (S. 17)
• Detailierte Informationen finden Sie in der entsprechenden Lichtschrankenanleitung.
Lichtschranke (Kontakt: Klemmen 46/47)
G
 "Lichtschranke K46/47: OK"
Lichtschrankeneingang aktiviert und in Ordnung
 NICHT AKTIV: Lichtschrankeneingang deaktiviert

Lichtschranken - Anschlussbeispiele

Lichtschranke Tousek LS 26
als Sicherheitseinrichtung
Wichtig
• Der Jumper J muss im Lichtschranken-
Sender und -Empfänger übereinstimmend
gesetzt werden.
- 14 -
Lichtschranken
Hinweis: Kl. 40/41 werden in der „Tor geschlossen"-Stellung
Standard:
Sender1
Empfänger2
mit SYNC-Funktion:
Sender1
Sender2
 "Lichtschranke K46/47: FEHLER"
Lichtschrankeneingang aktiviert und nicht in Ordnung
• Wird keine Lichtschranke angeschlossen, so
ist der Lichtschrankeneingang im Menüpunkt
SICHERHEIT / LICHTSCHRANKE durch Anwahl von
"nicht aktiv" zu deaktivieren !
Sender
12/24V
-
+
~
~
47
46
43
41
40
Anschlüsse und Einstellungen
Wichtig
Empfänger
12/24V
-
+
~
~
J
tousek / Ampelkombi-XR_00 / 03. 02. 2014
Empfänger1
Sender2
Empfänger1
Empfänger2
Sicherheit
NC C NO
J
