1. Allgemeines
Merkmale
• Ampelsteuerung in Kombination mit den Steuerungen
PULL XR, PULL XR 400
• Einbahn- und Gegenverkehrssteuerung
• Dauerrot wählbar
• Räumzeit 1s, 10s, 20s, 30s wählbar
• Anschluss für 2 Rot/Grün Ampeln 230V, 60W
• Ampelsteuerung, Antriebssteuerung, Hauptschalter und
sonstige nötige Komponenten sind vorverdrahtet in einem
Steuerungs kasten eingebaut
•
Allgemeines
Die Ampelsteuerung ermöglicht in Verbindung mit einer der Antriebssteuerungen PULL XR, PULL XR
400 d i e A u t o m a t i o n u n d R e g e l u n g d e r E i n - u n d A u s f a h r t e i n e r To r a n l a g e ü b e r A m p e l s c h a l t u n g .
Die Antriebssteuerung wird dabei gemeinsam mit der Ampelsteuerung, einem Hauptschalter und anderen nötigen Komponenten
bereits vorverdrahtet in einem Steuerungskasten untergebracht.
An den Anschlussklemmen des Steuerungskastens sind für „innen" und „außen" zwei getrennte Impulsgeber anschließbar.
Nach Befehlsgabe öffnet das Tor und jene Seite, welche den Befehl gegeben hat, bekommt grünes Licht. Dadurch ist
gewährleistet, dass Fahrzeuge nur aus einer Richtung in den Torbereich einfahren.
Die Ampelsteuerung ermöglicht die Einstellung der Grünphase, die Einstellung der Räumzeit und die Anwahl der Funktion
Dauerrot. Weiters besitzt sie die Eigenschaft eintreffende Durchfahrtsanforderungen zu speichern und nach Ablauf des aktuel-
len Zyklus zu bearbeiten.
Technische Daten
Ampelsteuerung in Kombination
mit der Steuerung ...
Versorgung
Motorausgang
Blinklichtausgang
Lichtschrankenausgang
Relaisbelastung Rot/Grün Ampel
E-Schloss Ausgang
optionales Zubehör
Artikel-Nr.
Sonstiges
tousek / Ampelkombi-XR_00 / 03. 02. 2014
PULL XR
230Va.c., +6/-10%
50Hz
1 x 400W, 230Va.c.
I-Schleifendetektor ISD 3, 230V Funkempfänger
12120240
Zusammen mit der Antriebssteuerung PULL XR 400 ist zusätzlich eine Wendeschützkom-
bination zur Umschaltung der Motordrehrichtung und ein Thermoblock eingebaut.

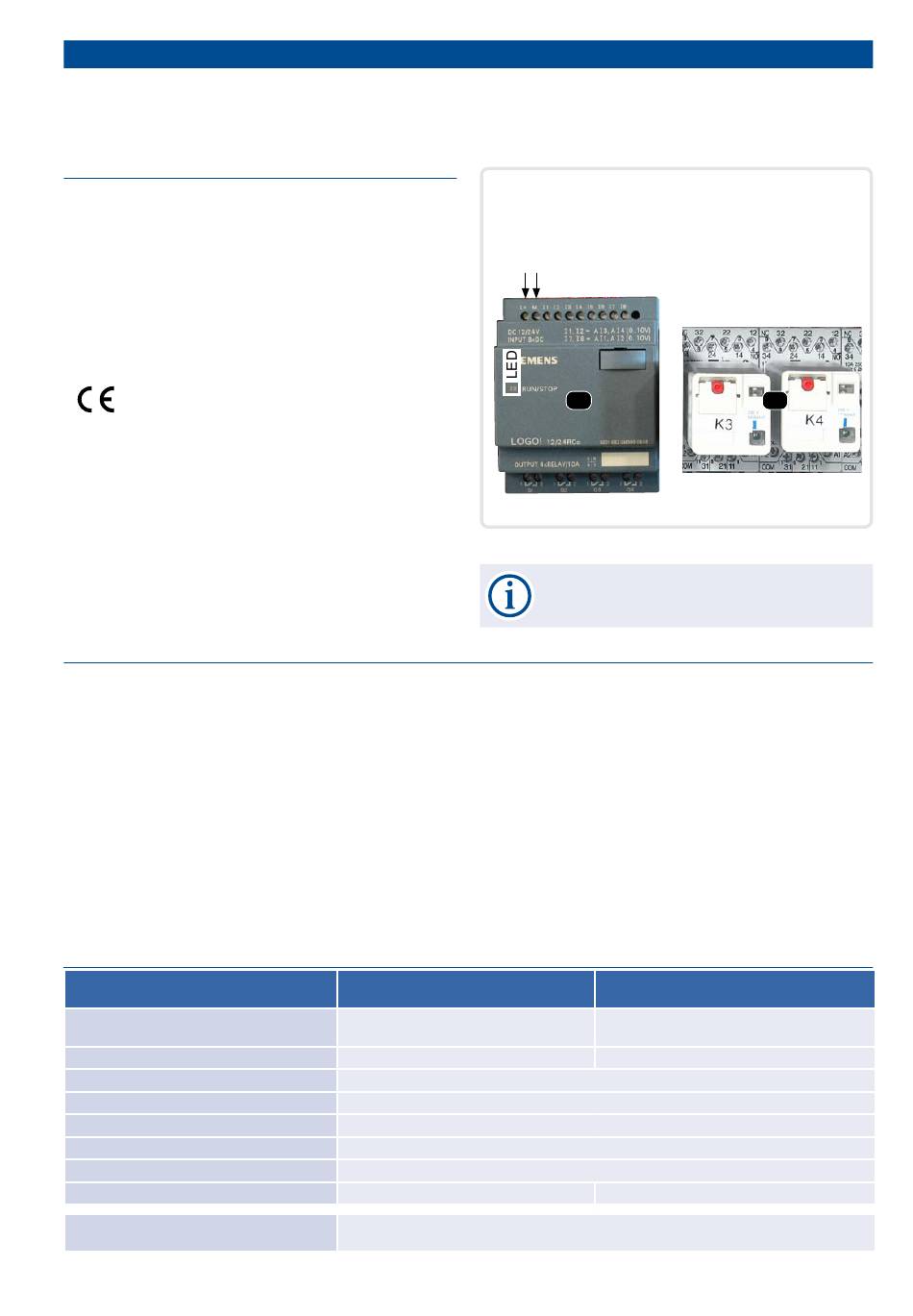

Ampelsteuerungseinheit:
AS

Ampelsteuerung

AR 2 Relais zum Schalten der
24V d.c.
beiden Ampeln (innen, außen)
+ -
LED
Betriebsanzeige
AS
• Alle Verdrahtungsarbeiten zwischen der
Ampel- und der betreffenden Antriebs-
steuerung erfolgen bereits werksseitig.
400Va.c., +6/-10%
1 x 700W, 400Va.c.
230Va.c., 40W
24Va.c.
230V, max. 60W
/
Ampelsteuerung
AR
PULL XR 400
50Hz
12120250
