tousek PULL XR Montage- Und Betriebsanleitung
Vorschau ausblenden
Andere Handbücher für PULL XR:
- Montage- und betriebsanleitung (28 Seiten) ,
- Ergänzungsanleitung (2 Seiten)
Verwandte Anleitungen für tousek PULL XR
Inhaltszusammenfassung für tousek PULL XR
- Seite 1 Montage- und Betriebsanleitung Ampelsteuerung in Kombination mit PULL XR (230/400V)
-
Seite 2: Inhaltsverzeichnis
Merkmale, Allgemeines, Technische Daten ....................5 Steuerungskasten - Übersicht ........................6 Stromlaufplan PULL XR mit Ampelsteuerung ..................... 7 Stromlaufplan PULL XR 400 mit Ampelsteuerung ..................8 Funktionsablauf und Einstellungen ......................9 Einstellungen - Übersicht ..........................10 Programmiertasten Programm-Menü, Grundeinstellung ................10 Menügliederung Ampelsteuerung ...................... -
Seite 3: Wichtige Warn- Und Sicherheitshinweise
• Die Wartung der Gesamtanlage ist gemäß den Angaben des Errichters durchzuführen. • Die Krafteinstellung monatlich auf korrekte Funktion prüfen. Konformitätserklärung: Die Firma TOUSEK Ges.m.b.H., Zetschegasse 1, 1230 Wien, erklärt, dass die Ampelsteuerung mit PULL XR, XR 400 folgenden Richtlinien entspricht: - Niederspannungsrichtlinie 2006/95/EG, einschließlich Änderungen. - Seite 4 - 4 - tousek / Ampelkombi-XR_00 / 03. 02. 2014...
-
Seite 5: Ampelsteuerung
Allgemeines Die Ampelsteuerung ermöglicht in Verbindung mit einer der Antriebssteuerungen PULL XR, PULL XR 400 d i e A u t o m a t i o n u n d R e g e l u n g d e r E i n - u n d A u s f a h r t e i n e r To r a n l a g e ü b e r A m p e l s c h a l t u n g . -
Seite 6: Steuerungskasten - Übersicht

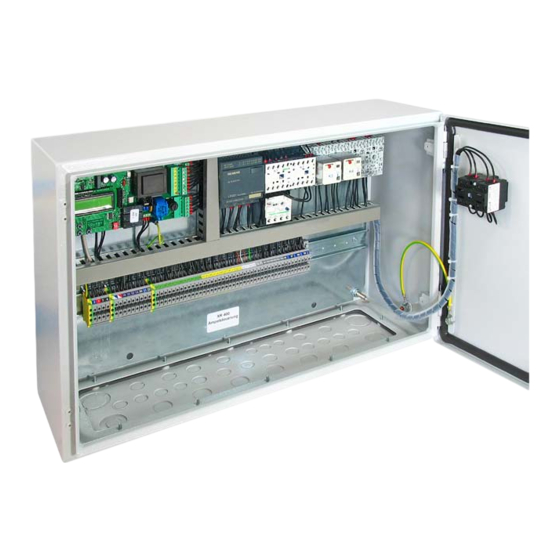

• Beachten Sie dabei, dass Anschlussarbeiten ausschließlich an der Klemmleiste X1 durchzuführen sind. Die Antriebssteuerung ist intern mit dieser Klemmleiste X1 verbunden - Die Klemmennummerierung der Antriebs- steuerung ist mit der von X1 ident. z.B. Schiebetorsteuerung PULL XR 400 mit Ampelsteuerung Komponenten: entsprechende Antriebssteuerung (PULL XR,... -
Seite 7: Stromlaufplan Pull Xr Mit Ampelsteuerung
2a. Stromlaufplan PULL XR mit Ampelsteuerung Anschlüsse an die Klemmleiste X1 - 7 - tousek / Ampelkombi-XR_00 / 03. 02. 2014... -
Seite 8: Stromlaufplan Pull Xr 400 Mit Ampelsteuerung
2b. Stromlaufplan PULL XR 400 mit Ampelsteuerung Anschlüsse an die Klemmleiste X1 - 8 - tousek / Ampelkombi-XR_00 / 03. 02. 2014... -
Seite 9: Funktionsablauf Und Einstellungen
Betriebslogik / Einbaurichtung Links Automatikbetrieb: Das Tor schließt nach der eingegebenen Betriebslogik / Betriebsart 1...255s Pausezeit automatisch. Licht/Leuchten / Vorwarnzeit ZU Rotampelvorwarnung 1s vor dem Schließen des Tores - 9 - tousek / Ampelkombi-XR_00 / 03. 02. 2014... -
Seite 10: Einstellungen - Übersicht
Die einzelnen Menüpunkte werden in folgender Übersicht wie folgt gekennzeichnet: = wählbare Einstellung (bzw. Wertzuweisung möglich) = Werkseinstellung = Statusanzeige kennzeichnet, die Menüpunkte, die in der GRUNDEINSTELLUNG enthalten sind. - 10 - tousek / Ampelkombi-XR_00 / 03. 02. 2014... -
Seite 11: Menügliederung Ampelsteuerung
Hinweis: Einige Änderungen bezüglich der Funktionsweise oder Betriebslogik werden erst dann übernommen, wenn das Tor geschlossen ist und „Betriebsbereit“ im Display angezeigt wird. ENTER Ampelsteuerung mit PULL XR, PULL XR 400 - 11 - tousek / Ampelkombi-XR_00 / 03. 02. 2014... -
Seite 12: Anschlüsse Und Einstellungen
Impulstaster Außen (Einfahrt) (z.B. Schlüsseltaster EPZ 1-2T) (z.B. Schlüsseltaster EPZ 1-2T) 2 P 1 2 P 1 Als Impulsgeber können Druck- oder Schlüsseltaster, ferner externe Funkempfänger mit potentialfreiem Schließkontakt verwendet werden. - 12 - tousek / Ampelkombi-XR_00 / 03. 02. 2014... -
Seite 13: Notbetrieb-Taster
Wi r d k e i n S TO P P - Ta s t e r a n g e - schlossen, so sind die Klemmen 30/31 zu brücken. Als Stopp-Taster ist ein Öffnungskontakt zu verwen- den. Bei Betätigung stoppt das Tor in jeder beliebigen Position - 13 - tousek / Ampelkombi-XR_00 / 03. 02. 2014... -
Seite 14: Sicherheit
Lichtschranken - Anschlussbeispiele Sender Empfänger Lichtschranke Tousek LS 26 als Sicherheitseinrichtung 12/24V 12/24V NC C NO Wichtig • Der Jumper J muss im Lichtschranken- Sender und -Empfänger übereinstimmend gesetzt werden. - 14 - tousek / Ampelkombi-XR_00 / 03. 02. 2014... - Seite 15 Lichtschranke Tousek LS 25 2 Lichtschranken Tousek LS 25 als Sicherheits- als Sicherheitseinrichtung einrichtung mit aktiver SYNC-Funktion Sender Empfänger Sender 1 Empfänger 1 12/24V 12/24V 12/24V 12/24V 1 2 3 4 1 2 3 4 5 1 2 3 4...
-
Seite 16: Hauptschließkante
Kontaktleiste funktioniert und DIP-Schalter richtig gesetzt. Kontaktleiste ausgelöst bzw. Fehler in der Verkabelung oder DIP-Schalter falsch gesetzt. Wichtig • Wird die Nebenschließkante nicht angeschlossen, so ist der Eingang mittels DIP-Schalter 2 zu deaktivieren ! - 16 - tousek / Ampelkombi-XR_00 / 03. 02. 2014... -
Seite 17: Lichtschrankenfunktion, Lichtschranke Mit Pausezeit
Sofortiges Schließen nach Öffnen: Wird die Lichtschranke während der Öffnungsbewegung unterbrochen, so wird das Tor nach Erreichen der Offenposition sofort geschlossen. Motor Anschlüsse und Einstellungen Laufzeit Motor 120s (Werkseinstellung) 5–250s Laufzeit einstellbar: Bestimmt die gesamte Laufzeit des Motors. - 17 - tousek / Ampelkombi-XR_00 / 03. 02. 2014... -
Seite 18: Betriebslogik
Hoflicht / Garagenlicht ausgeschalten 5–950 einstellbar: Am Hoflichtausgang kann eine ex- • An den Klemmen X1: 12/13 kann ein Garagenlicht terne Lampe (z.B. Garagenlicht) angeschlossen werden, 230V, max. 100W angeschlossen werden. welche bei jedem Öffnungsbefehl für die eingestellte Zeit angesteuert werden kann. - 18 - tousek / Ampelkombi-XR_00 / 03. 02. 2014... -
Seite 19: Kontrollleuchte
JA: Führt einen kompletten Reset der Steuerung durch d.h. die Werkseinstellungen werden gesetzt und die Endlagen müssen neu eingelernt werden. Wichtig - zwingende Einstellungen • Nach Durchführung der Werkseinstellung bzw. Systemreset müssen die auf S.9 beschriebenen Einstellungen zwin- gend durchgeführt werden.. - 19 - tousek / Ampelkombi-XR_00 / 03. 02. 2014... -
Seite 20: 5.1 Sonstige Anschlüsse
Grün Außen Rot Außen Grün Innen Rot Innen Induktionsschleifeneingang Sonstige Anschlüsse (Klemmen X1: 7/8) • Zum Anschluss der Induktionsschleife. Nähere Informationen zu Induktionsschleifen und I-schleifen Detektor siehe entsprechende Anleitung. - 20 - tousek / Ampelkombi-XR_00 / 03. 02. 2014... -
Seite 21: Steckplätze
• Das Produkt darf nicht in explosionsgefährdeten Bereichen installiert werden. • Das Produkt darf nur für den bestimmungsgemäßen Einsatz verwendet werden, es ist ausschließlich für den in dieser Anleitung angeführten Zweck entwickelt worden. Insbesondere Kinder sind unbedingt dahingehend zu instruieren. Die TOUSEK Ges. m.b.H. lehnt jegliche Haftung bei nicht bestimmungsgemäßer Verwendung ab. • Die elektrische Anlage ist nach den jeweils geltenden Vorschriften, wie z.B. mit Fehlerstromschutzschalter, Erdung etc. aus- zuführen. -
Seite 22: Inbetriebnahme
Links Automatikbetrieb: Das Tor schließt nach der eingege- Betriebslogik / Betriebsart 1...255s benen Pausezeit automatisch. Licht/Leuchten / Vorwarnzeit ZU Rotampelvorwarnung 1s vor dem Schließen des Tores - 22 - tousek / Ampelkombi-XR_00 / 03. 02. 2014... -
Seite 23: Fehlersuche
