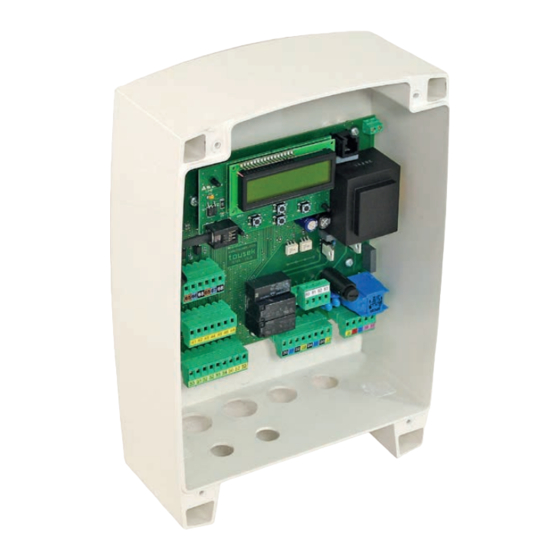

- Seite 1 Anschluss- und Installationsanleitung Drehtorsteuerung ST 61 Safety Sensor...
-
Seite 2: Inhaltsverzeichnis
Diese Anleitung ist unser Eigentum und darf an Firmen des Mitbewerbes nicht ausgehändigt werden. Jeglicher Nachdruck, auch auszugsweise, ist ohne unsere Zustimmung nicht gestattet. Für eventuell entstandene Druckfehler oder Irrtümer ist jede Haftung ausgeschlossen. Mit Erscheinen dieser Ausgabe verlieren alle vorangegangenen Versionen ihre Gültigkeit. - 2 - tousek / DE_ST-61_07 / 25. 03. 2020... -
Seite 3: Allgemeine Warn- Und Sicherheitshinweise
• Anschlüsse sind gemäß den geltenden EG- bzw. Landesnormen in ihrer jeweils gültigen Fassung zu beachten und einzuhalten. • Die TOUSEK Ges.m.b.H. kann nicht für die Missachtung von Normen im Zuge der Montage oder des Betriebes der Anlage haftbar gemacht werden. -
Seite 4: Allgemeines, Steuerungsaufbau, Technische Daten
12Vd.c. oder 24V d.c. Drehzahlsensor Lichtschrankenausgang 24V a.c. Art.Nr. 12111670 steckbarer Funkempfänger • Zusatzmodul für Hof/Kontrolllicht • Zusatzmodul zur Auswertung des optional erhältliche Komponenten Torzustandes • E-Schloss-/Haftmagnetmodul • Funkübertragungssystem TX 310 - 4 - tousek / DE_ST-61_07 / 25. 03. 2020... -
Seite 5: Klemmenbelegung, Anschlussshinweise
24 25 26 10 11 Der Stoppeingang hat keine Not-Aus-Funktion! - Um die Not-Aus-Funktion zu gewährleisten, ist in der Zuleitung ein allpolig trennender Not-Aus-Schalter, der sich nach Betätigung verriegelt, vorzusehen! - 5 - tousek / DE_ST-61_07 / 25. 03. 2020... -
Seite 6: Einstellungen - Übersicht, Menügliederung
Die einzelnen Menüpunkte werden in folgender Übersicht wie folgt gekennzeichnet: = wählbare Einstellung (bzw. Wertzuweisung möglich) = Werkseinstellung = Statusanzeige kennzeichnet, die Menüpunkte, die in der GRUNDEINSTELLUNG enthalten sind. - 6 - tousek / DE_ST-61_07 / 25. 03. 2020... -
Seite 7: Menügliederung
JA Softwareversion Anzeige Softwareversion Seriennummer Anzeige Seriennummer Die Menüpunkte Hoflicht und Kontrollleuchte erscheinen nur dann im Display, wenn im Menüpunkt Zusatzmodul Hoflicht/Kontrolllicht angewählt ist. ENTER Drehtorsteuerung ST61 - 7 - tousek / DE_ST-61_07 / 25. 03. 2020... -
Seite 8: Anschlüsse Und Einstellungen
• WICHTIG: Inbetriebnahme nicht im Totmannbetrieb durchführen. Erst nach der Inbetriebnahme Seite 24) anwählen, falls gewünscht. Als Impulsgeber können Druck- oder Schlüsseltaster, ferner externe Funkempfänger mit potentialfreiem Schließkontakt verwendet werden. - 8 - tousek / DE_ST-61_07 / 25. 03. 2020... - Seite 9 Wird kein STOPP-Taster ange schlossen, so sind die Klemmen 30/31 zu brücken. Der Stoppeingang hat keine Not-Aus-Funktion! - Um die Not-Aus-Funktion zu gewährleisten, ist in der Zuleitung ein allpolig trennender Not-Aus-Schalter, der sich nach Betätigung verriegelt, vorzusehen! - 9 - tousek / DE_ST-61_07 / 25. 03. 2020...
-
Seite 10: Sicherheit
nicht aktiv: Anzuwählen, wenn die innere Lichtschranke nicht ausgewertet werden soll. Lichtschranke außen (Kontakt: Klemmen 45/48) Sicherheit aktiv: Anzuwählen, wenn die äußere Lichtschranke ausgewertet werden soll. nicht aktiv: Anzuwählen, wenn die äußere Lichtschranke nicht ausgewertet werden soll. - 10 - tousek / DE_ST-61_07 / 25. 03. 2020... -
Seite 11: Lichtschranken - Anschlussbeispiele
Tousek LS 26 als Sicherheitseinrichtung Tousek RLS 620 als Sicherheitseinrichtung Sender Empfänger 12/24V 12/24V NC C NO 24Va.c. Wichtig • Der Jumper J muss im Lichtschranken-Sender und -Empfänger übereinstimmend gesetzt werden. - 11 - tousek / DE_ST-61_07 / 25. 03. 2020... -
Seite 12: Sicherheitskontaktleisten (Hauptschließkante 1 + 2)
Funkleiste TX: Anzuwählen, wenn die Kontaktleiste (8,2kΩ) der Hauptschließkante 2 mit dem Funkübertragungs- system TX 310 ausgewertet werden soll. • Anschluss und weiterführende Informationen zum Funkübertragungssystem TX 310 siehe entsprechende Anleitung. - 12 - tousek / DE_ST-61_07 / 25. 03. 2020... - Seite 13 nicht aktiv: Lichtschrankentest wird nicht durchgeführt. Achtung • Der Lichtschrankentest kann durch Anwahl von „nicht aktiv“ unterbunden werden. • Die Deaktivierung der Selbsttestfunktion ist nur zulässig, wenn die Sicherheitseinrichtungen der Katagorie 3 entsprechen ! - 13 - tousek / DE_ST-61_07 / 25. 03. 2020...
-
Seite 14: Antriebsanschlussl
Wichtig: Hinweise für Anschluss- u. Einstellung der Antriebe • An die Steuerung ST 61 können zwei Motoren 230V (max 500W je Motor) angeschlossen werden. • ACHTUNG: Vor Anschlussarbeiten ist die Steuerung stromlos zu schalten ! • Die Versorgungs- und Sensorleitungen der Antriebe, sowie die Kondensatoren unter Beachtung der Anleitung an die ST 61 anschließen. - Seite 15 ANSCHLUSS der Antriebe an die Steuerung schwarz Anschlusskabel mit der linker Antrieb rechter Antrieb blau Farbe bzw. Ziffer an Klemme an Klemme braun braun blau bzw. grau schwarz grün/gelb - 15 - tousek / DE_ST-61_07 / 25. 03. 2020...
-
Seite 16: Linker Flügel
– beim Schließen werden Befehle angenommen. Pausezeitverlängerung: Ein Befehl im Automatikbetrieb während der Pausezeit startet diese neu. Wird dieser Menüpunkt gewählt ist auch gleichzeitig eine Impulsunterdrückung beim Öffnen aktiv. - 16 - tousek / DE_ST-61_07 / 25. 03. 2020... -
Seite 17: Betriebslogik
HSK 1 aktiv Innen (HSK 1-Kl.50/52) Modus HSK 2 außen aktiv innen/außen Endlagentoleranz Betriebslogik 20 (Werkseinstellung) 3–20 einstellbar: Bestimmt die Wegtoleranz in den Endlagen (niedriger Wert = empfindliches Verhalten). - 17 - tousek / DE_ST-61_07 / 25. 03. 2020... -
Seite 18: Licht / Leuchten
Torlaufs leuchtet das Kontrolllicht. Während der Schließbewegung blinkt das Kontrolllicht schnell. Wenn das Tor geschlossen ist erlischt das Kontrolllicht. leuchtet in der Offenstellung: Das Kontrolllicht leuchtet, sobald das Tor die Offenendlage erreicht hat. - 18 - tousek / DE_ST-61_07 / 25. 03. 2020... -
Seite 19: Peripherie
Offen und Zu: Verriegelung mittels Motorriegel in beiden Endstellungen des Tores. nur Offen: Verriegelung mittels Motorriegel nur in der Offenstellung. nur ZU: Verriegelung mittels Motorriegel nur in der Geschlossenstellung. - 19 - tousek / DE_ST-61_07 / 25. 03. 2020... - Seite 20 Steuerungsmenü aktiviert werden („Peripherie / Verriegelung“ und „Peripherie / Elektroschloss“) • Haftmagnete werden in der Offen- und Geschlossen- Der Vorwiderstand (R) ist für die tousek stellung des Tores angesteuert, das Elektroschloss nur in Haft magneten GD 50 und GD 70 ausgelegt.
-
Seite 21: Motorriegelsteuerung
• Verdrahtung Motorprint 1: mit „X“-Klemmenblock • Verdrahtung Motorprint 2: mit „Y“-Klemmenblock vorverdrahtet 3 4 4 3 1 – L N Trafo2 Trafo2 primär sek. Motor- anschluss Endschalter geschlossen, wenn „Riegel eingefahren“ MOTORRIEGEL 2 - 21 - tousek / DE_ST-61_07 / 25. 03. 2020... -
Seite 22: Diagnose
Menüpunkte sind in dieser Anleitung mit JA: Zurücksetzen auf Werkseinstellung gekennzeichnet. Softwareversion Diagnose Anzeige der Softwareversion und des Antriebstyps am Textdisplay Seriennummer Diagnose Anzeige der Seriennummer am Textdisplay - 22 - tousek / DE_ST-61_07 / 25. 03. 2020... -
Seite 23: Anschluss Des Funkempfängers
Kanal die Funktion des Gehtürtasters. (FE), wie abgebildet, einsetzen. • Programmierung des Empfängers siehe Anleitung • Zur Erhöhung der Reichweite kann eine externen Antenne Funkempfänger. FK433 bzw. FK868 angeschlossen werden. - 23 - tousek / DE_ST-61_07 / 25. 03. 2020... -
Seite 24: Inbetriebnahme
Seite 6–7). Werkseinstellung ändern ? JA Einstellung wählen (+/-): $$$$$$$$$$$$$$$$ Impulstaster $$$$$$$$$$$$$$$$ AUF-STOP-ZU AUF/STOPP/ZU AUF/ZU/AUF $$$$$$$$$$$$$$$$ $$$$$$$$$$$$$$$$ STOPP AUF TOTMANN übernehmen $$$$$$$$$$$$$$$$ AUF-ZU-AUF z.B. $$$$$$$$$$$$$$$$ - 24 - tousek / DE_ST-61_07 / 25. 03. 2020... - Seite 25 Rechts (Kl. 50/53) $$$$$$$$$$$$$$$$ Hauptschließk. 2 $$$$$$$$$$$$$$$$ Hauptschließk. 2 $$$$$$$$$$$$$$$$ $$$$$$$$$$$$$$$$ aktiv Rechts (Kl. 50/53) übernehmen $$$$$$$$$$$$$$$$ Hauptschließk. 2 $$$$$$$$$$$$$$$$ nicht aktiv übernehmen Rechts (Kl. 50/53) $$$$$$$$$$$$$$$$ Hauptschließk. 2 $$$$$$$$$$$$$$$$ Funkleiste TX - 25 - tousek / DE_ST-61_07 / 25. 03. 2020...
- Seite 26 Motor EIN übernehmen Rechter Antrieb $$$$$$$$$$$$$$$$ Rechter Antrieb $$$$$$$$$$$$$$$$ Motor AUS ändern ? JA $$$$$$$$$$$$$$$$ Rechter Flügel $$$$$$$$$$$$$$$$ Re. Fl.schließ- $$$$$$$$$$$$$$$$ Verzögerung $$$$$$$$$$$$$$$$ verzögert übernehmen $$$$$$$$$$$$$$$$ Re. Fl.öffnungs- $$$$$$$$$$$$$$$$ verzögert - 26 - tousek / DE_ST-61_07 / 25. 03. 2020...
- Seite 27 • WICHTIG: Bei einer 1-flügeligen Toranlage darf im Hauptmenü nur der Antrieb des tatsächlich vorhandenen Torflügels aktiviert bleiben, der andere muss deaktiviert werden! (im Hauptmenü: Linker(Rechter) Flügel / Antrieb / „Motor AUS“) - 27 - tousek / DE_ST-61_07 / 25. 03. 2020...
-
Seite 28: Fehlersuche
Funkempfänger - keine Funktion keine oder falsch angeschlossene Antennenanschluss überprüfen Antenne Handsender nicht programmiert Handsender programmieren Sensoren bzw. Motoren nicht korrekt korrekten Anschluss überprüfen Fehlermeldung „kein Weg eingelernt“ angeschlossen oder Kondensator nicht angeschlossen - 28 - tousek / DE_ST-61_07 / 25. 03. 2020... -
Seite 29: Maßskizze Gehäuse Ip54
Maßskizze Gehäuse IP54 Drehtorsteuerung ST 61 • Maße in mm • Montagemaße (Gehäuserückseite) Maße und technische Änderungen vorbehalten ! - 29 - tousek / DE_ST-61_07 / 25. 03. 2020... - Seite 30 Notizen - 30 - tousek / DE_ST-61_07 / 25. 03. 2020...
