Technische Information / Planungsunterlage
Schrankensteuerung ST 80, ST 80V
Einsatzmöglichkeiten:
•
Geeignet für Schranken mit elektromechanischem Antrieb und Drehzahlsensor
•
für 230V a.c. Motor (500W max.)
Die wichtigsten Funktionen im Überblick:
•
programmierbar über ein beleuchtetes Display in deutschsprachiger Menüführung
•
drei Betriebslogiken (Impuls, Automatik, Totmann)
•
Automatische Schließung mit einstellbarer Pausezeit
•
Laufzeit des Antriebs wird automatisch ermittelt
•
getrennt einstellbare Laufgeschwindigkeit (AUF/ZU)
•
Einstellbare Softstoppzeit und -geschwindigkeit
•
Sicherheitssystem ARS (autom. Reversiersystem)
•
integrierte Kontaktleistenauswertung
•
Selbstüberwachungsfunktion der Lichtschranken
•
Lichtschranken-, Haftmagnet-, Blinklicht- und Balkenleuchtenausgang
•
Steckplätze für optionalen Funkempfänger, I-Schleifendetektor, Zustandsanzeigemodul

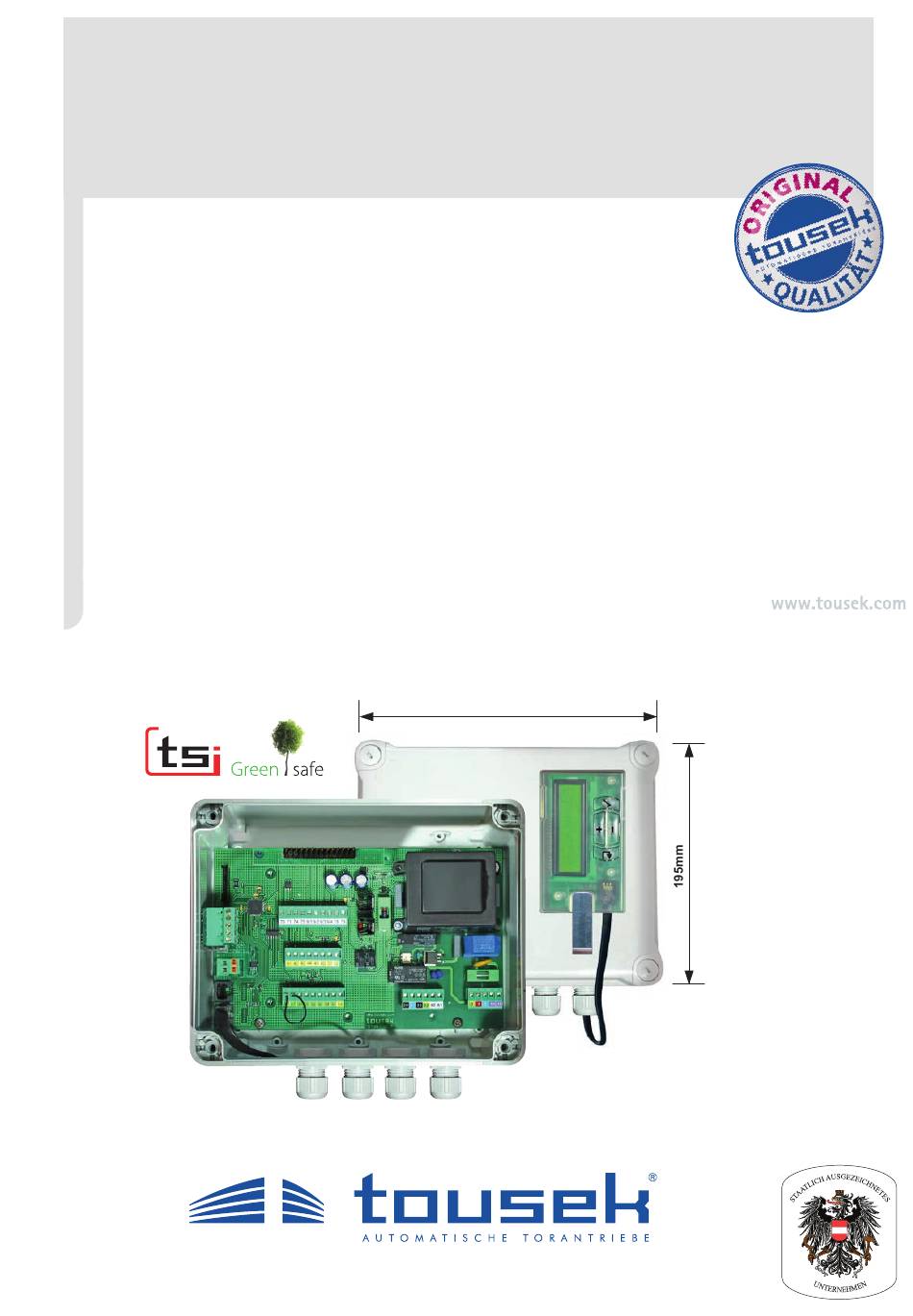

240mm
Tiefe: 105mm
