3.

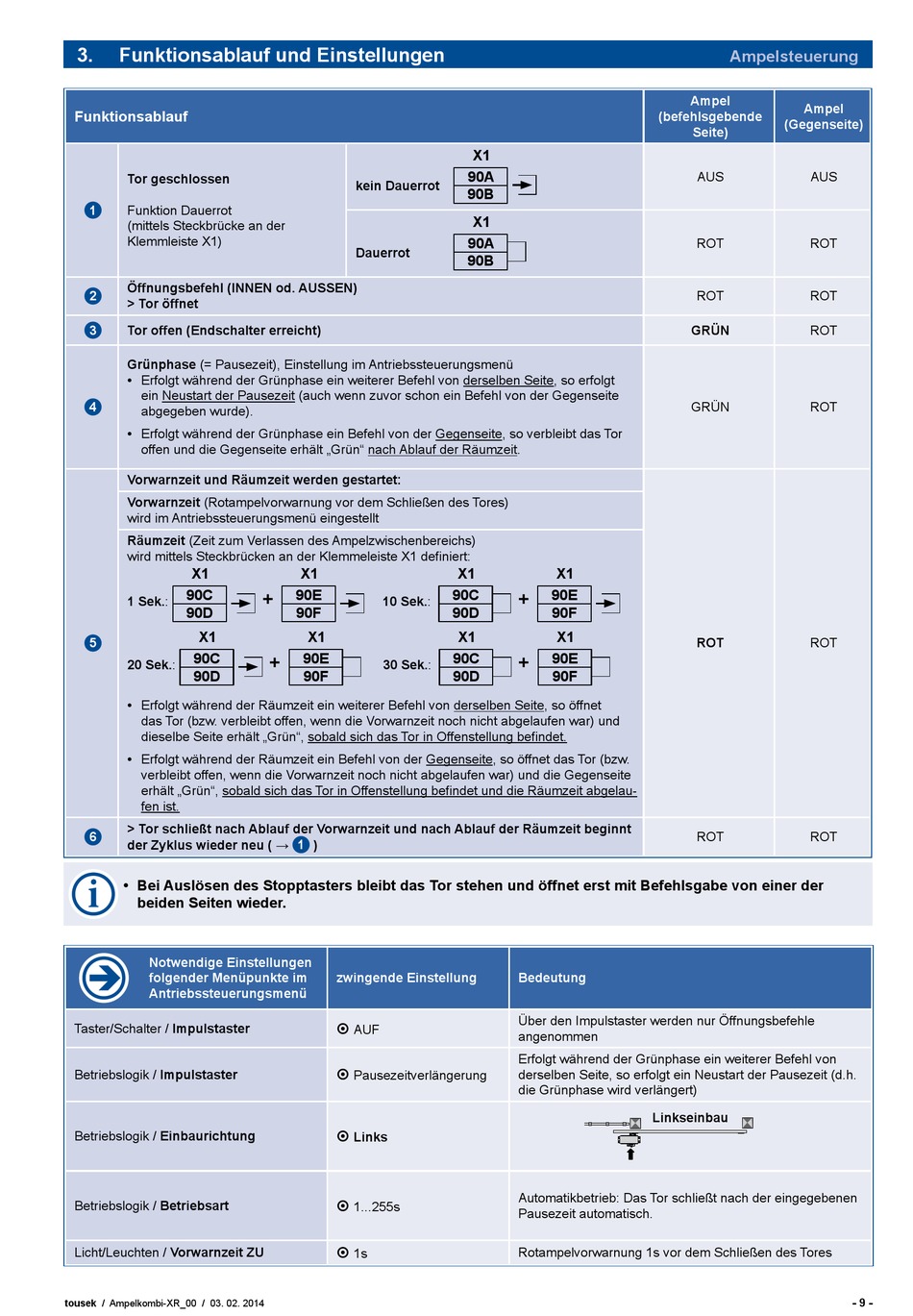

Funktionsablauf und Einstellungen

Funktionsablauf
Tor geschlossen
1
Funktion Dauerrot
(mittels Steckbrücke an der
Klemmleiste X1)
Öffnungsbefehl (INNEN od. AUSSEN)
2
> Tor öffnet
3 Tor offen (Endschalter erreicht)
Grünphase (= Pausezeit), Einstellung im Antriebssteuerungsmenü
• Erfolgt während der Grünphase ein weiterer Befehl von derselben Seite, so erfolgt
ein Neustart der Pausezeit (auch wenn zuvor schon ein Befehl von der Gegenseite
4
abgegeben wurde).
• Erfolgt während der Grünphase ein Befehl von der Gegenseite, so verbleibt das Tor
offen und die Gegenseite erhält „Grün" nach Ablauf der Räumzeit.
Vorwarnzeit und Räumzeit werden gestartet:
Vorwarnzeit (Rotampelvorwarnung vor dem Schließen des Tores)
wird im Antriebssteuerungsmenü eingestellt
Räumzeit (Zeit zum Verlassen des Ampelzwischenbereichs)
wird mittels Steckbrücken an der Klemmeleiste X1 definiert:
X1
90C
1 Sek.:
90D
X1
5
90C
20 Sek.:
90D
• Erfolgt während der Räumzeit ein weiterer Befehl von derselben Seite, so öffnet
das Tor (bzw. verbleibt offen, wenn die Vorwarnzeit noch nicht abgelaufen war) und
dieselbe Seite erhält „Grün", sobald sich das Tor in Offenstellung befindet.
• Erfolgt während der Räumzeit ein Befehl von der Gegenseite, so öffnet das Tor (bzw.
verbleibt offen, wenn die Vorwarnzeit noch nicht abgelaufen war) und die Gegenseite
erhält „Grün", sobald sich das Tor in Offenstellung befindet und die Räumzeit abgelau-
fen ist.
> Tor schließt nach Ablauf der Vorwarnzeit und nach Ablauf der Räumzeit beginnt
6
der Zyklus wieder neu ( →
• Bei Auslösen des Stopptasters bleibt das Tor stehen und öffnet erst mit Befehlsgabe von einer der
beiden Seiten wieder.
Notwendige Einstellungen
folgender Menüpunkte im
Antriebssteuerungsmenü
Taster/Schalter / Impulstaster
Betriebslogik / Impulstaster
Betriebslogik / Einbaurichtung
Betriebslogik / Betriebsart
Licht/Leuchten / Vorwarnzeit ZU
tousek / Ampelkombi-XR_00 / 03. 02. 2014
kein Dauerrot
Dauerrot
X1
90E
+
10 Sek.:
90F
X1
90E
+
30 Sek.:
90F
1 )
zwingende Einstellung

AUF
 Pausezeitverlängerung
 Links
 1...255s
 1s
X1
90A
90B
X1
90A
90B
X1 X1
90C 90E
+
90D 90F
X1 X1
90C 90E
+
90D 90F
Bedeutung
Über den Impulstaster werden nur Öffnungsbefehle
angenommen
Erfolgt während der Grünphase ein weiterer Befehl von
derselben Seite, so erfolgt ein Neustart der Pausezeit (d.h.
die Grünphase wird verlängert)
Automatikbetrieb: Das Tor schließt nach der eingegebenen
Pausezeit automatisch.
Rotampelvorwarnung 1s vor dem Schließen des Tores
Ampelsteuerung
Ampel
Ampel
(befehlsgebende
(Gegenseite)
Seite)
AUS AUS
ROT ROT
ROT ROT
GRÜN
ROT
GRÜN ROT
ROT ROT
ROT ROT
Linkseinbau
