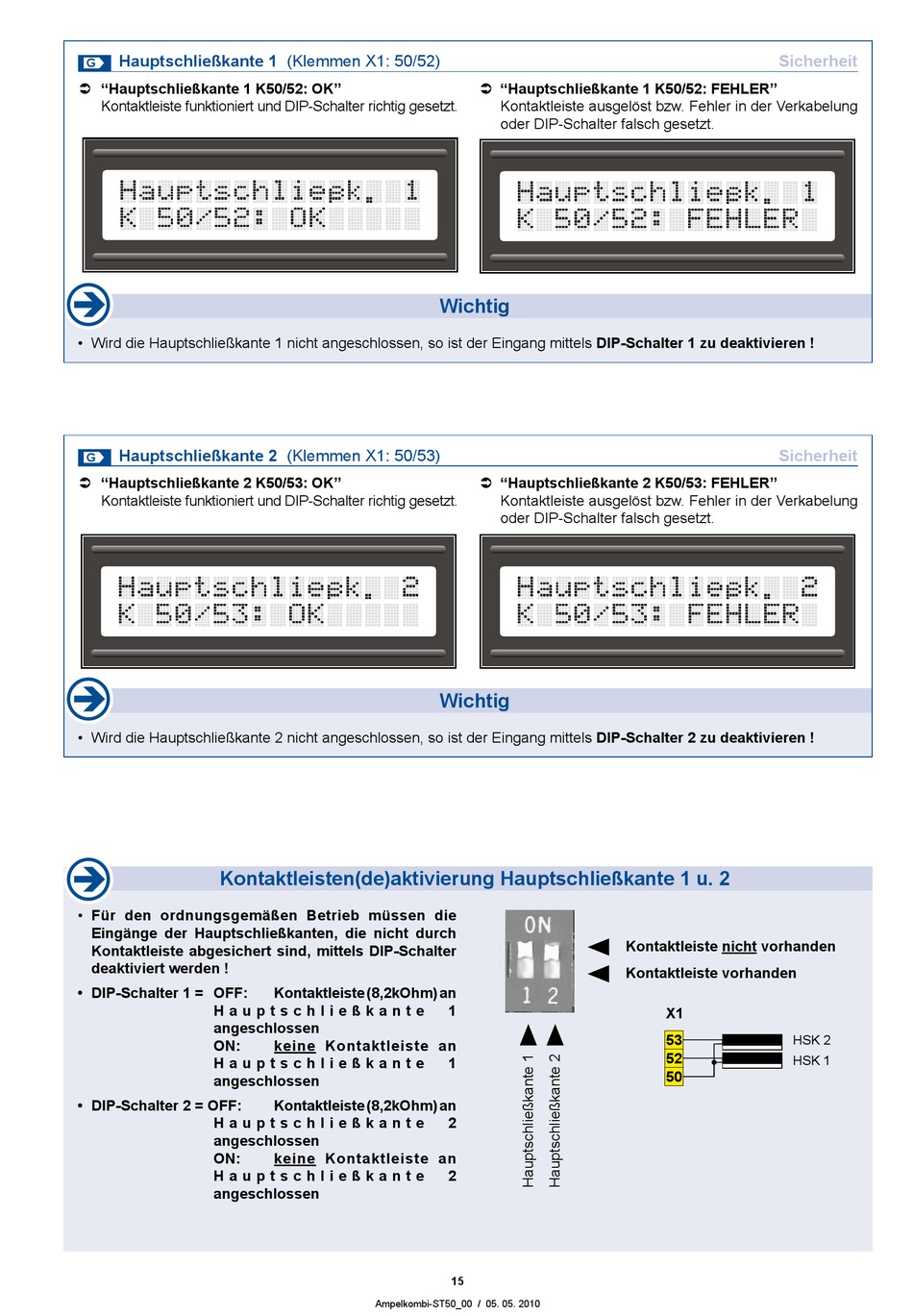

Hauptschließkante 1; Hauptschließkante 2 - tousek ST 50 Betriebsanleitung

Hauptschließkante 1 (Klemmen X1: 50/52)
G
 "Hauptschließkante 1 K50/52: OK"
Kontaktleiste funktioniert und DIP-Schalter richtig gesetzt.
• Wird die Hauptschließkante 1 nicht angeschlossen, so ist der Eingang mittels DIP-Schalter 1 zu deaktivieren !
Hauptschließkante 2 (Klemmen X1: 50/53)
G
 "Hauptschließkante 2 K50/53: OK"
Kontaktleiste funktioniert und DIP-Schalter richtig gesetzt.
• Wird die Hauptschließkante 2 nicht angeschlossen, so ist der Eingang mittels DIP-Schalter 2 zu deaktivieren !
Kontaktleisten(de)aktivierung Hauptschließkante 1 u. 2
• Für den ordnungsgemäßen Betrieb müssen die
Eingänge der Hauptschließkanten, die nicht durch
Kontaktleiste abgesichert sind, mittels DIP-Schalter
deaktiviert werden !
• DIP-Schalter 1 = OFF:
H a u p t s c h l i e ß k a n t e
angeschlossen
ON:
H a u p t s c h l i e ß k a n t e
angeschlossen
• DIP-Schalter 2 = OFF:
H a u p t s c h l i e ß k a n t e
angeschlossen
ON:
H a u p t s c h l i e ß k a n t e
angeschlossen
Wichtig
Wichtig
Kontaktleiste (8,2kOhm) an
keine Kontaktleiste an
Kontaktleiste (8,2kOhm) an
keine Kontaktleiste an
Ampelkombi-ST50_00 / 05. 05. 2010
 "Hauptschließkante 1 K50/52: FEHLER"
Kontaktleiste ausgelöst bzw. Fehler in der Verkabelung
oder DIP-Schalter falsch gesetzt.
 "Hauptschließkante 2 K50/53: FEHLER"
Kontaktleiste ausgelöst bzw. Fehler in der Verkabelung
oder DIP-Schalter falsch gesetzt.
1
1
2
2
15
Sicherheit
Sicherheit
Kontaktleiste nicht vorhanden
Kontaktleiste vorhanden
X1
53
HSK 2
52
HSK 1
50
