Wartung
6.3.
6.3.1
Reinigen
6.3.2
32
Den Sensor warten
A
B
C
D

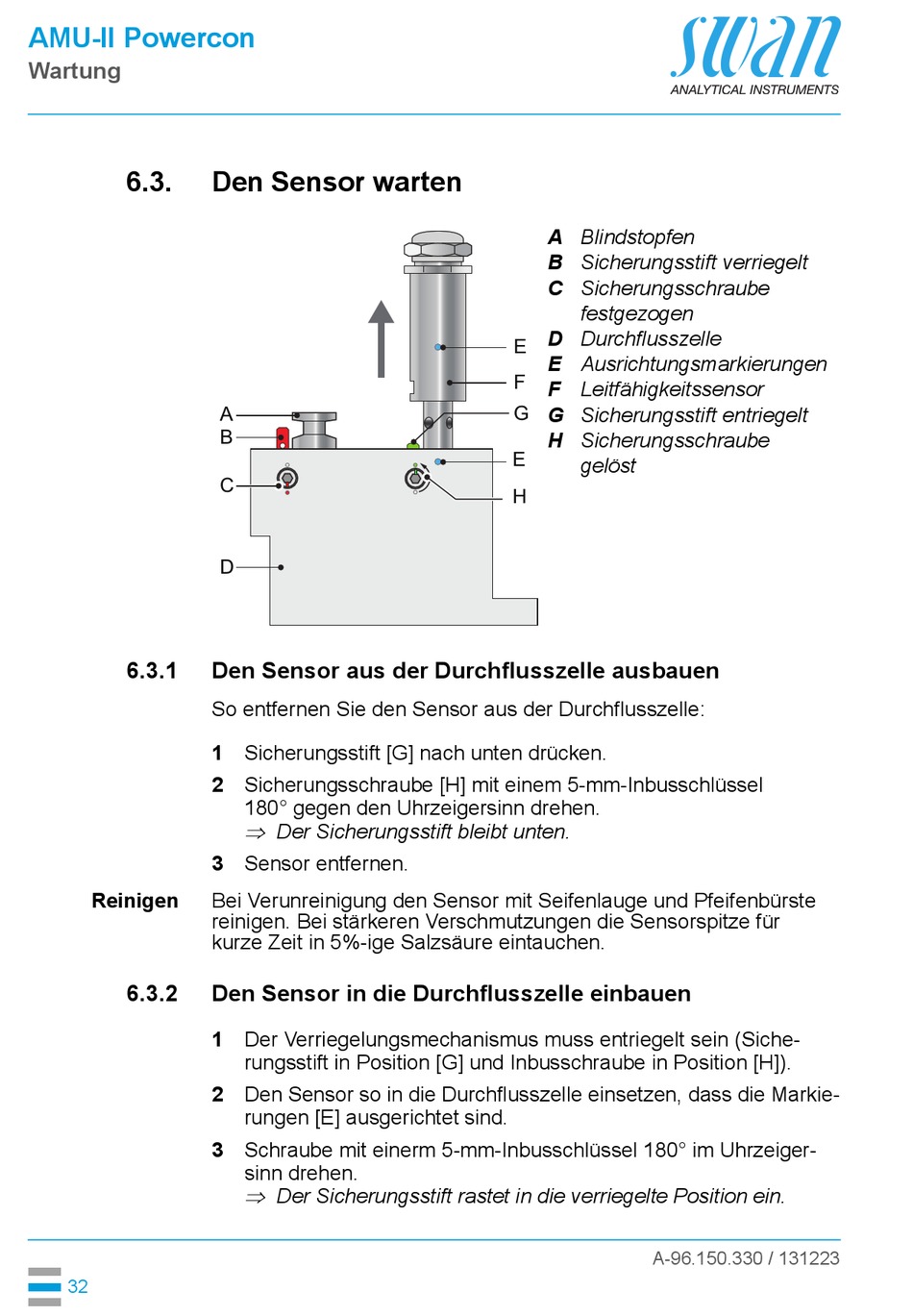

Den Sensor aus der Durchflusszelle ausbauen
So entfernen Sie den Sensor aus der Durchflusszelle:
1 Sicherungsstift [G] nach unten drücken.
2 Sicherungsschraube [H] mit einem 5-mm-Inbusschlüssel
180° gegen den Uhrzeigersinn drehen.
 Der Sicherungsstift bleibt unten.
3 Sensor entfernen.
Bei Verunreinigung den Sensor mit Seifenlauge und Pfeifenbürste
reinigen. Bei stärkeren Verschmutzungen die Sensorspitze für
kurze Zeit in 5%-ige Salzsäure eintauchen.
Den Sensor in die Durchflusszelle einbauen
1 Der Verriegelungsmechanismus muss entriegelt sein (Siche-
rungsstift in Position [G] und Inbusschraube in Position [H]).
2 Den Sensor so in die Durchflusszelle einsetzen, dass die Markie-
rungen [E] ausgerichtet sind.
3 Schraube mit einerm 5-mm-Inbusschlüssel 180° im Uhrzeiger-
sinn drehen.
 Der Sicherungsstift rastet in die verriegelte Position ein.
A Blindstopfen
B
Sicherungsstift verriegelt
C Sicherungsschraube
festgezogen
D
Durchflusszelle
E
E Ausrichtungsmarkierungen
F
F
Leitfähigkeitssensor
G G Sicherungsstift entriegelt
H
Sicherungsschraube
E
gelöst
H
