AMU-II Powercon
Installation
Connector
field
A-96.150.330 / 131223
Bei der Installation einer Schnittstellenoption wie folgt vorgehen:
1 Die Stromversorgung ausschalten.
2 Die vier Schrauben auf der Rückseite des AMU-II Messumfor-
mers lösen und die Rückwand entfernen.
3 Die Haupplatine [B] vollständig aus dem Gehäuse herausziehen.
4 Die Schnittstellenoption auf die Stifte [D] auf der Hauptplatine
stecken.
5 Die Hauptplatine wieder in das Gehäuse einsetzen und dabei da-
rauf achten, dass beide Platinen in die richtigen Führungsnuten
eingesetzt werden.
Hauptplatine:
Schnittstellenoption:
6 Die Hauptplatine [B] vorsichtig gegen die Displayplatine [C]
drücken, bis sie einrastet.
1 2 3 4 5 6 7 8
L/+ N/-
9 10
11 12 13 14 15 16
E

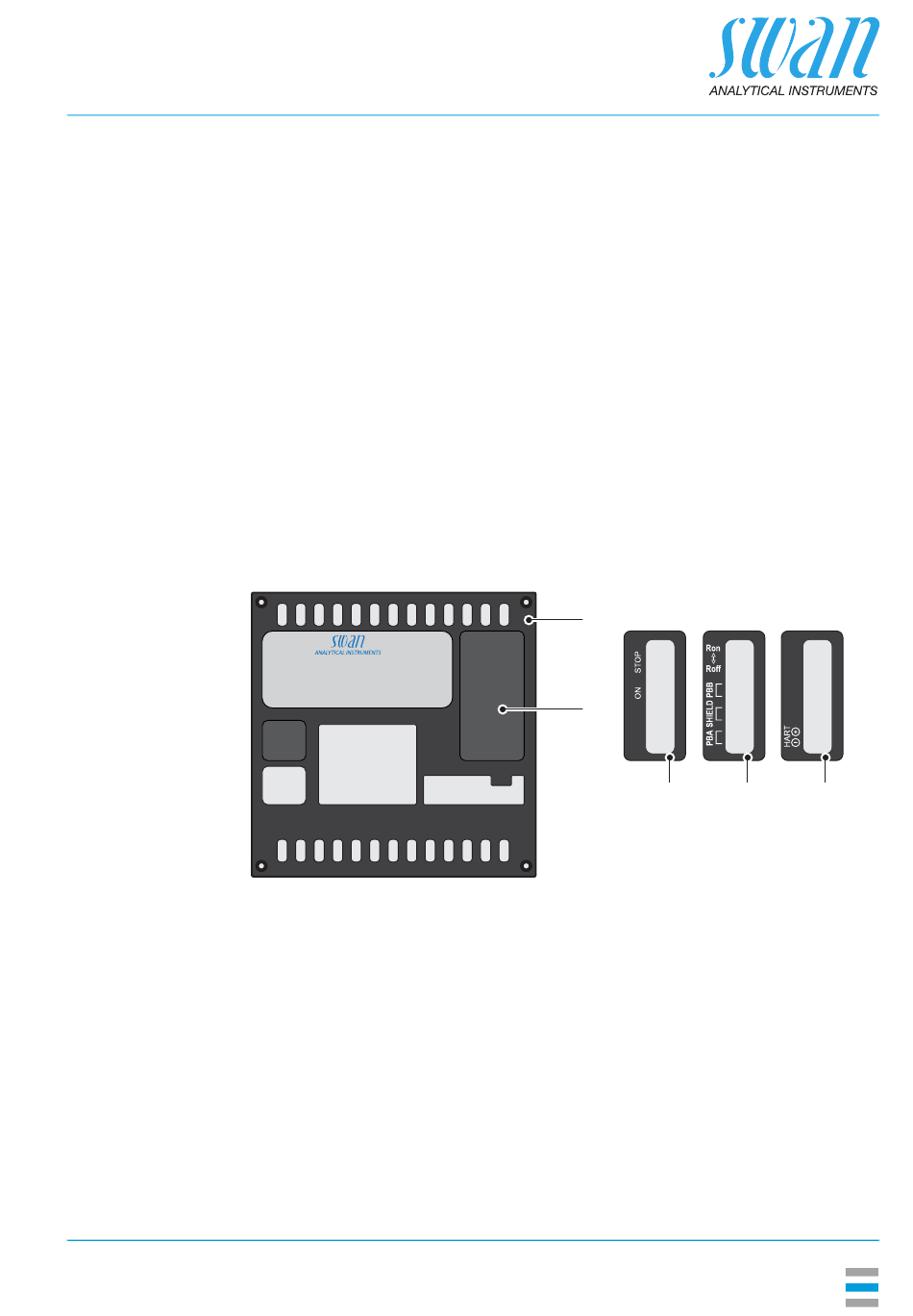

Rückwand
F
Verdecktes Anschlussfeld
(Auslieferungszustand)
7 Die Abdeckung [F] vom Anschlussfeld entfernen.
8 Den mitgelieferten Aufkleber [G], [H] oder [I] auf dem Anschluss-
feld anbringen.
9 Die Rückwand [E] wieder am Gehäuse anbringen.
Vierte Führungsnut von unten
Erste Führungsnut von rechts
E
F
17 18 19 20 21
COM
G
Beschriftung für USB-Option
H
Beschriftung für RS485-Option
I
Beschriftung für HART-Option
G
H
I
21
