Swan Analytical Instruments AMU-II Powercon Betriebsanleitung Seite 28

AMU-II Powercon
Betrieb
5.2.
28

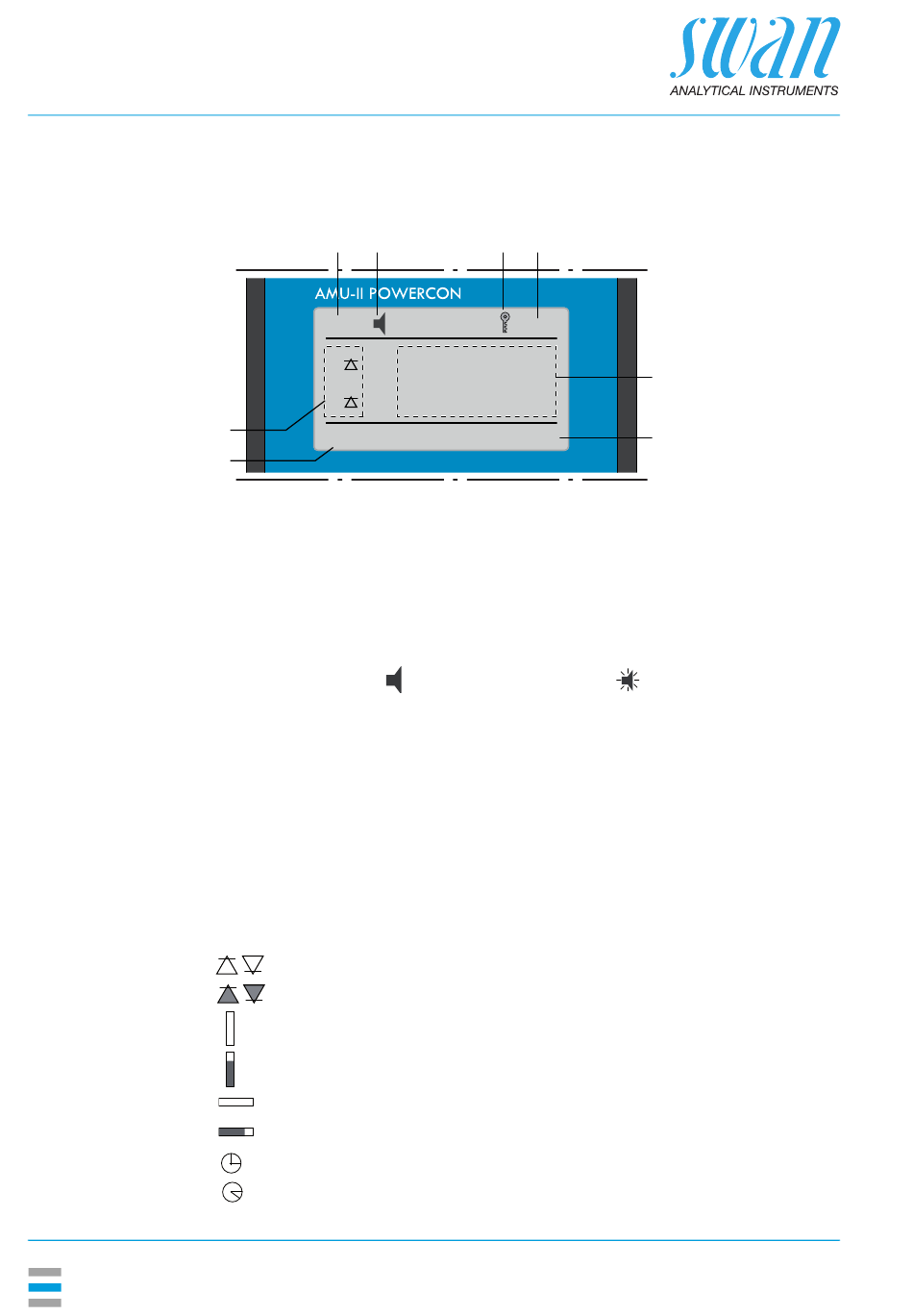

Display
A B
RUN
R1
R2
H
9.5 l/h
G
A RUN Normalbetrieb
HOLD Schalteingang geschlossen oder Kal. Verzög.: Regler/
Grenzwert unterbrochen (zeigt Status der Signalaus-
gänge)
OFF Schalteingang geschlossen: Regler/Grenzwert unter-
brochen (zeigt Status der Signalausgänge).
B Fehler
C Tastatur gesperrt, Messumformer-Kontrolle via Profibus
D Zeit
E
Prozesswerte am Display
F Probentemperatur
G Probenfluss
H
Relaisstatus
Relaisstatus, Symbole
Oberer/unterer Grenzwert noch nicht erreicht
Oberer/unterer Grenzwert erreicht
Regler aufw./abw.: keine Aktion
Regler aufw./abw.: aktiv, dunkler Balken zeigt die Reglerintensität
Stellmotor geschlossen
Stellmotor: offen, dunkler Balken steht für ungefähre Position
Zeitschaltuhr
Zeitschaltuhr: Zeitschaltuhr aktiv (drehender Zeiger)
C D
15:20:18
0.178
µS
21.8°C
Fehler
E
F
Schwerwiegender
Fehler
A-96.150.330 / 131223
