AMU-II Powercon
Wartung
Beispiel
40

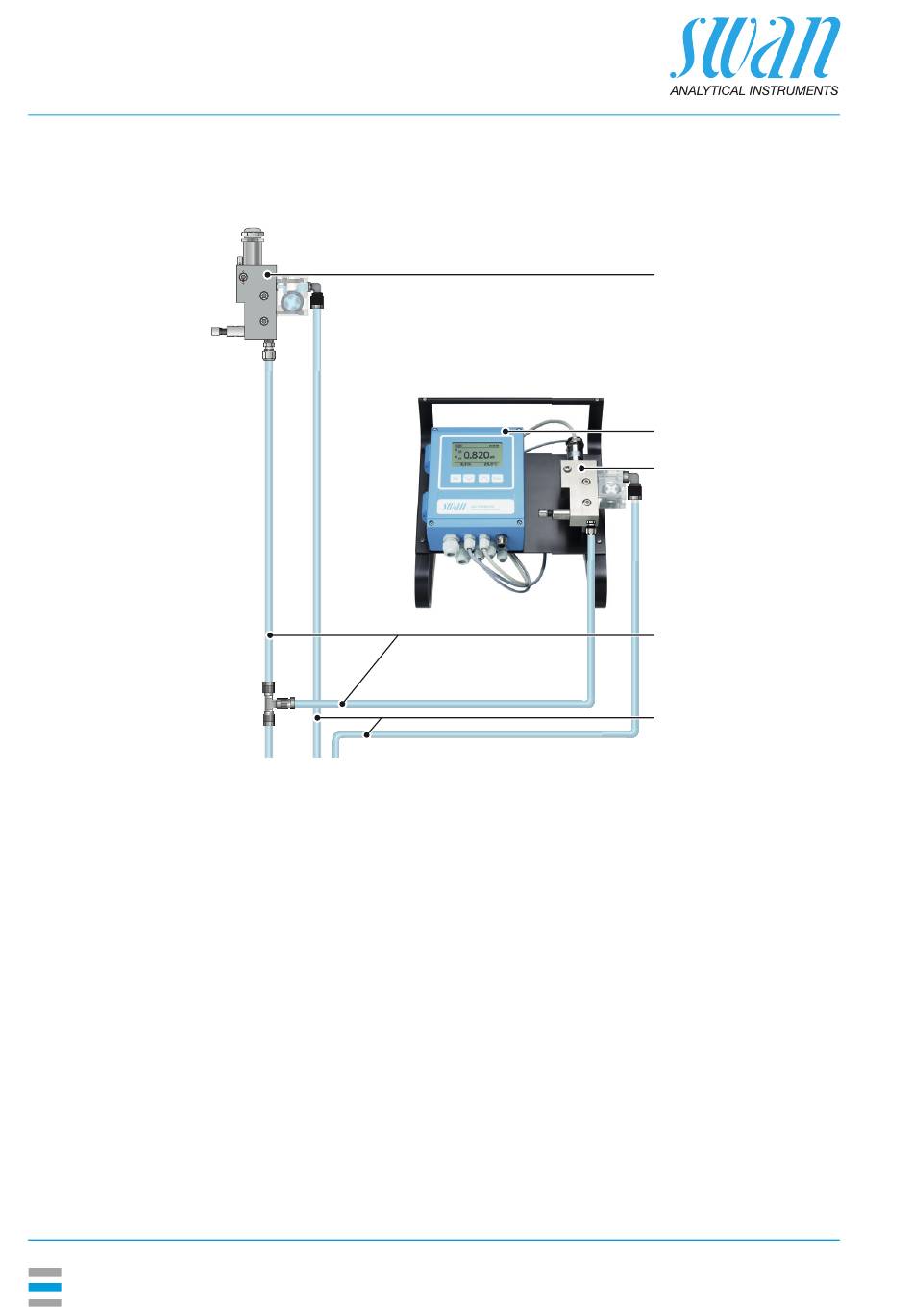

Die folgende Abbildung zeigt beispielhaft den Anschluss des Refe-
renzinstruments an den Prozessmonitor über ein T-Stück.
A
Durchflusszelle des Online-
Instruments
B
AMI Inspector Conductivity
C Durchflusszelle des
Referenzinstruments
1 Probenfluss zu der Online-Durchflusszelle durch Schliessen des
entsprechenden Ventils stoppen.
2 Probenleitung der Online-Durchflusszelle mit dem Probeneinlass
des AMI Inspector Conductivity verbinden. Mitgeliefertes FEP-
Rohr verwenden
3 Probenauslass des AMI Inspector Conductivity mit dem Proben-
auslasstrichter des Online-Instruments verbinden
4 Den AMI Inspector Conductivity einschalten. Durchflussregulier-
ventil öffnen und den Probenfluss auf 5-10 l/h einstellen. Die
Durchflussrate wird auf dem Messumformer angezeigt.
A
B
C
D
E
D
Probeneinlässe mit T-Stück
E Probenauslässe
A-96.150.330 / 131223
